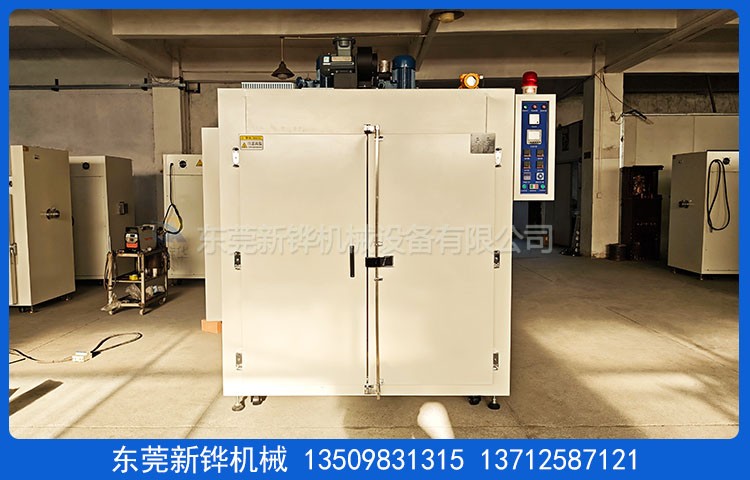

设备名称:粉末烤箱

设备型号:XHMO-9A

机台电源:AC380V  3φ  50HZ   20KVA

内箱尺寸:宽1500㎜×深1000㎜×高 1500㎜

外箱尺寸:宽1760㎜×深1000㎜×高 2250㎜（以实物为准）

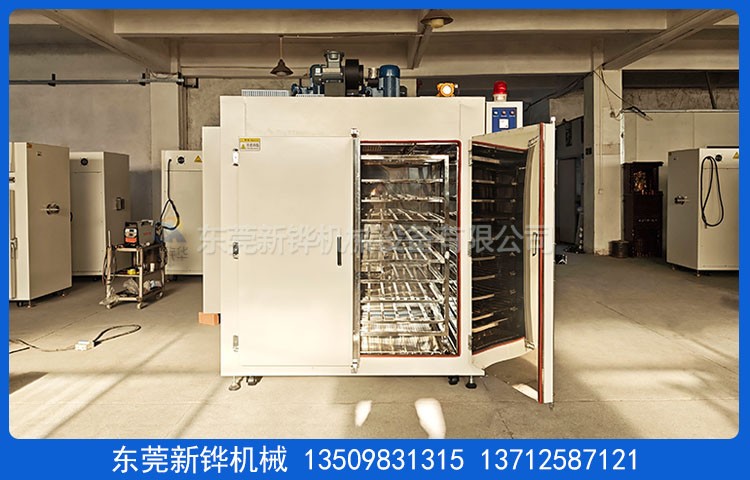

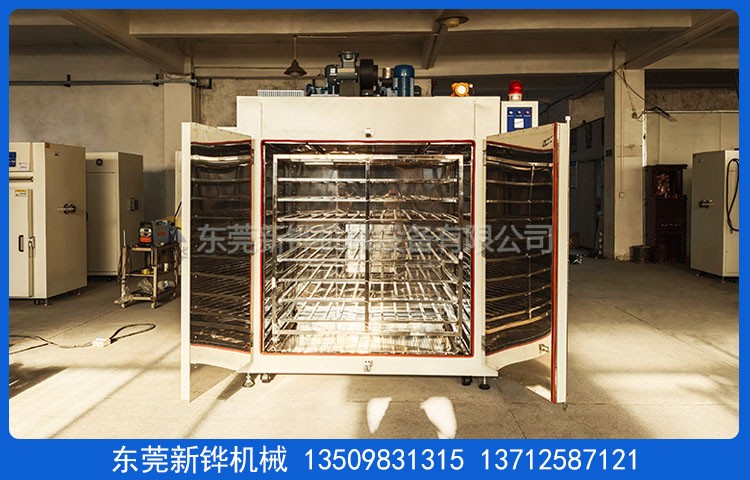

机台结构:双开门、防爆门扣、防爆门、操作电箱置左侧方，右侧安装浓度检测报警装置，方便检修及清洁保养；箱体背面防爆安全窗:450X450mm；底部安装脚轮与脚杯、炉内台车轨道、方便台车进出。

内箱材质:T1.2mm厚SUS430#不锈钢板密封满焊、保证炉内清洁。

外箱材质:T1.5mm 厚SS41#冷轧钢板折弯加工制作。

台车材质:T1.2*30*30*mm 不锈钢方通焊接成型，底部安装V型铁轮。

烤盘材质:规格宽1350*深900mm，托盘用20*20不锈钢方通（每层承重35KG）；

推车材质:无

机台颜色:粉末烤箱经防锈处理后静电高温粉体涂装，整机为邹纹灰2622。

保温结构:保温棉:采用优质白色硅酸铝棉，保温厚度100mm，加空气层隔热保温。

箱门密封条:采用₵20mm耐高硅胶密封条密封处理，美观无污染。

高温标识:设备高温部分加贴高温警示标识。

温度范围:室温~MAX180℃，常用80-150℃，常温升至150℃大约25分钟。

温度控制器:主温度控制器欧姆龙，（4个AK-6温度控制器显示温度），数字设定，LED显示，PID自动演算，配合SSR输出控制，K型热电偶检测温度。

温度均匀度:空炉90℃恒温15min后温差±5℃ 。

运风方式:马达由顶部经过风道分散后从左右两侧送风吹向产品，中间回风，循环运风设计，均匀性佳。

运风电机:长轴型防爆烤箱专用马达及强力型多翼式镀锌风轮+变频器调速。

烘烤过程中进排气方式:370W防爆电机进新风， 370W防爆电机换气+变频器调速。

加热系统:加热器:SUS304电热管，安装烤箱顶部外部接线方式。

加热功率:15KW, 恒温状态功率:7.5KW.

升温速率:空炉常温～150℃约需时间25-30分钟。

控制方式:

1.开机启动运风电机、进风、排风电机运行5-10min分钟后，启动加热系统开始加热；

2.烘烤过程中检测到箱内酒精浓度超标时声光警启动，同时断开加热-进/排风电机强排风换气；

3.烘烤完成后加热断开，运风电机、进风、排风电机持续通风5-10min；恒温到达自动计时，计时完成声光警报装置。

计时范围:99H99分（以小时+分钟计时）。

安全保护:超温停止加热并大号报警灯装置；马达、电热过电流保护；控制回路短路及过载保护；漏电断路器、电源逆向防止器等…合乎国际安全标准。

防护标识:所有带电外露部位加装绝缘保护罩，危险处贴有警示标识，电柜防护等级IP54。

使用条件:主电源采用AC 220V/380V/ 50Hz 三相五线制；环境相对湿度40%-50%,温度为20-30摄氏度。

参考标准:炉温均匀度按GB9452-1988,或JB/T6049-1992执行；电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行；JB/T7629－94《耐火纤维炉衬的设计和安装规范》；JB/DQ5071－92《筑炉守则》；GB10067.1－88《电热设备基本技术条件  通用部分》；GB10067.4－88《电热设备基本技术条件  间接电阻炉》；GB9452－88《热处理炉有效加热区测定方法》

售后服務:本公司设备自送货之日起,质保期为1年；质保期内发生任何非人为质量问题，免费提供维修,如设备问题接到电话4-8小时内赶到设备安装地点,特殊原因不能到达,接到甲方电话24-36小时内到达；全年制免费提供日常技术咨询和故障处理服务, 并不定期对设备使用状况进行质量跟踪。

验收标淮:设备安装调试完毕后，现场实际操作培训；免费提供设备的程序编写及输入、故障模拟及排除、操作、日常维护及保养方面的培训内容；质保期外,设备故障,损耗造成的配件本公司酌情收取工本费。
