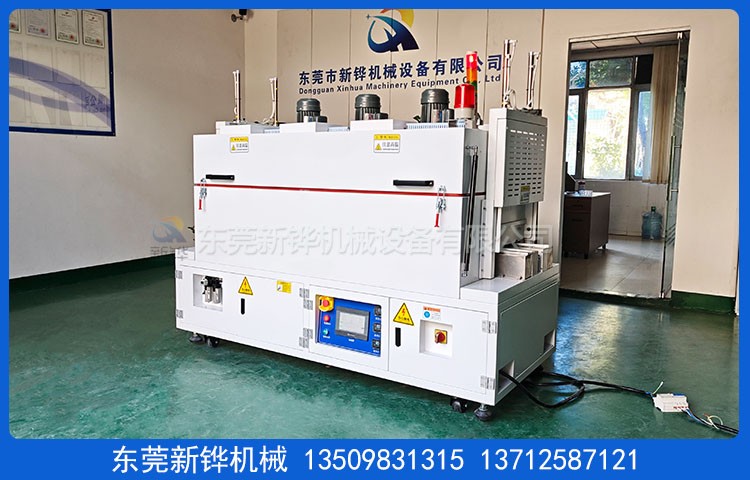

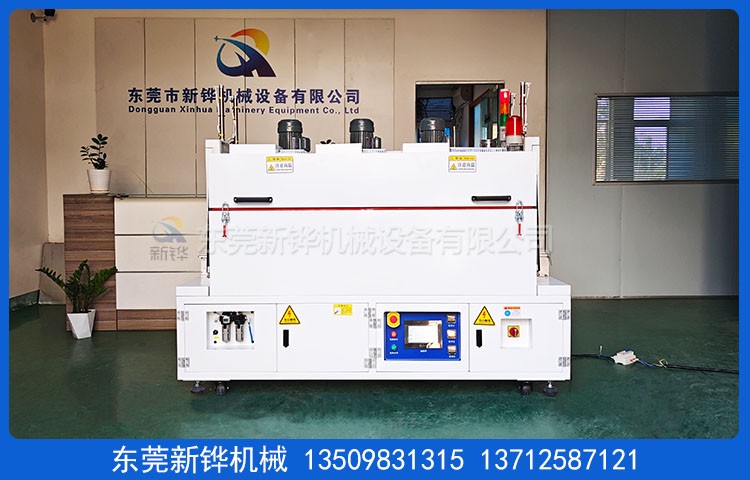

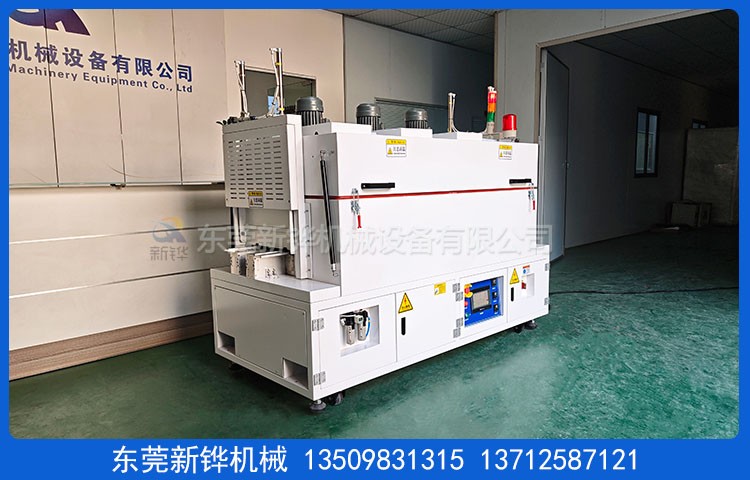

设备名称:小型无尘隧道炉

机台型号:XHSOL-2-05-2R

设备电源:三相380V  50HZ  18KVA士10%

外箱尺寸:长2050 × 宽950 × 高2000mm（以实物为准）

机台结构:上料段:150mm；加热段:1700mm（3组加热控制）；下料段:150mm。

炉盖检修:气弹簧撑杆掀开+手动保险撑杆。

气动门:前后气动自动开门装置。

内箱材质:T1.5mm厚SUS304#不锈钢板， 用氬弧焊接加工製作。

外箱材质:T1.5mm 厚SS41#冷轧钢板折弯加工製作。

机架材质:T2.0*40*40mm 铁方通焊接成型，机架四面封板，

脚轮脚杯:底部安裝承重20mm腳杯，3寸腳轮方便設備的固定和對接。

机台颜色:经防锈处理后靜電高溫粉體塗裝，皱纹粉体颜色RAL9003。

保温结构:保温棉:采用优质白色硅酸铝棉，保温厚度100mm，加空气层隔热保温。

密封条:采用₵20mm耐高硅胶密封条密封处理，美觀無污染。

防护标签:设备高温部分加贴高温警示标识。

温度范围:常用温度100℃,最高温度:常温～MAX150℃可调。

温控方式:采用温度模块配合SSR固态继电器控制温度，温度通讯至触摸屏。

温度均匀度:关门恒温25分钟空炉无产品测温静态100℃±5℃（进出料除外）。

超温保护:双重报警保护，超过正常工作温度14℃时，加热器停止加热并报警；加热超过正常工作温度28℃时，报警切断加热电源并报警提示，此时需人工检查后手动复位启动设备。

运风方式:馬達由顶部从上往下吹向产品，循环运风設計，安装高温高效过滤器。

运风电机:加热段顶部安装多组組長軸馬達配多翼式镀锌風輪。

排风方式:自然排气，直径90mm。

加热系统:加热器:不锈钢加热管，安装顶部加热。

加热功率:14KW。

升温速率:空炉常温～100℃约需时间20分钟。

输送链条:2.5不锈钢倍速链+阻挡。

输送速度:30-300mm/min《变频调速)。

输送动力:400W减速机配合变频器调。

输送高度:小型无尘隧道炉输送面距离地面高度750士30mm，地面距离机架内部高度预留200*100mm高度线槽位*2组。

输送线体:输送可调240-300mm。

冷却方式:无。

安全保护:紧急停机时停止加热并警报装置；超温停止加热并警报装置；马达、电热过电流保护；控制回路短路及过载保护；漏电断路器、电源逆向防止器；操作面板急停开关；三色信号指示灯（红色故障，黄色待机指示，绿色运行指示）；圆形报警灯用于超温报警。

防护标识:所有带电外露部位加装绝缘保护罩，危险处贴有警示标识，电柜防护等级IP54。

使用条件:主電源采用AC 220V/380V/ 50Hz 三相五線制；环境相对湿度40%-50%,温度为20-30摄氏度；气管负载压缩空气压力大于5bar。

注意事项:烘烤的产品不能含有高濃度易燃、易爆挥发性氣體或溶剂.。

参考标准:炉温均匀度按GB9452-1988或JB/T6049-1992执行；电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行；JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》；GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部分》

售后服務:設備自送貨之日起质保期为1年，质保期内发生非人为质量问题免费维修；质保期外设备配件损耗造成的故障本公司酌情收取工本費；免费提供设备的程式編寫及输入、故障排除、操作、日常維護等培训內容；免费提供日常技術咨詢和故障處理服務,不定期对设备使用状况进行质量跟踪。

验收标淮:设备调试完成3天内为验收时间，以双方签定的技术协议书为标淮；设备交付时附设备说明书、操作手册、主要部件说明书、软件备份各1份。
