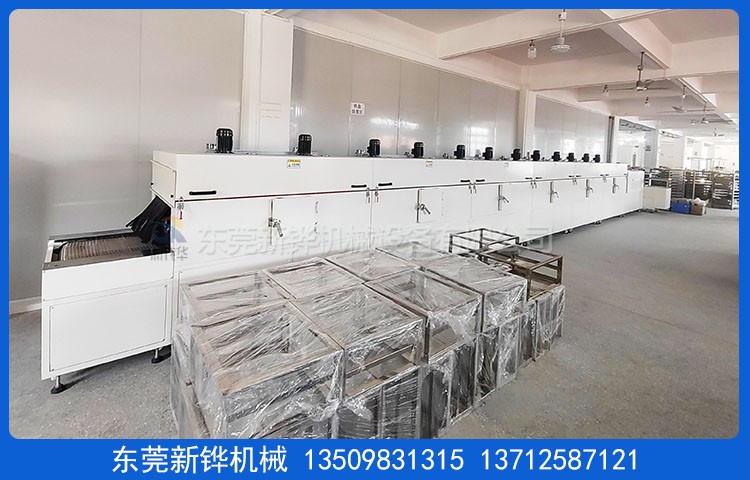

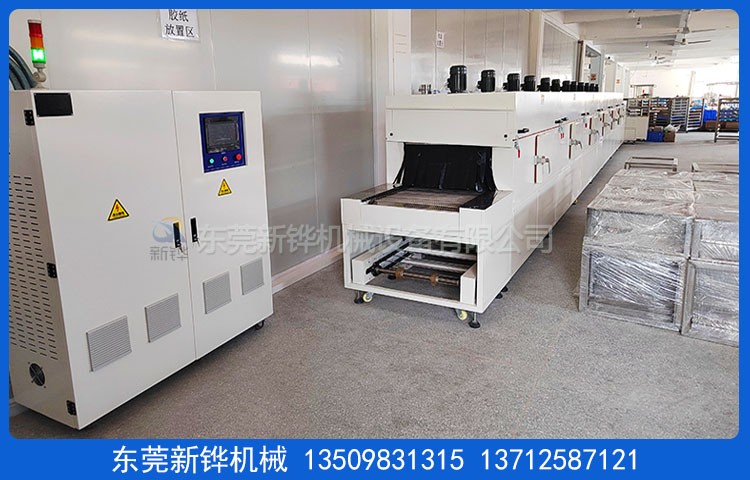

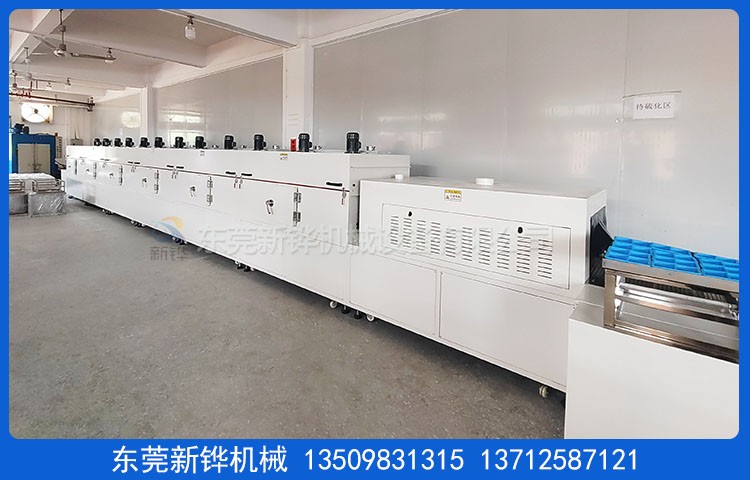

设备名称:硅胶硫化隧道炉

设备型号:XHSO-15-07-2T-7R

设备电源:AC380V  3φ  50HZ  90KVA

烘烤尺寸:长12000 × 宽700 × 高400mm

外形尺寸:长15500 × 宽1150 × 高1650mm（以实物为准）

机台结构:尺寸分布:炉口高度:400mm；进料段:750mm（高温帘）；烘烤段:12000mm（6节*2米）；冷却段:2000mm；出料段:750mm（高温帘）。

机台检修:炉体2米一节单侧开400*400mm检修窗口，9节拼接。

内箱材质:T1.2mmSUS201#不锈钢密封满焊加工。

外箱材质:T1.5mm S41#冷板折弯焊接加工制作。

机架材质:T2.0*40*40mm 铁方通焊接成型，机架封板。

机台定位:安装承重M20脚杯， 3寸脚轮方便设备的固定和对接。

机台颜色:经防锈处理后静电高温粉体涂装，整机为邹纹灰白色。

保温材料:高密度白色硅酸铝保温棉，保温层厚度100mm。

密封条:₵20mm耐高硅胶密封条密封处理，美观无污染。

防护标签:设备高温部分加贴高温警示标识。

温度范围:常用温度200℃,最高温度:常温～MAX250℃可调;

操作方式:智能温度模块具备PID自动整定温度功能。

输入模式:精密 K型热电偶配合固态调整器控制加热。

温度均匀度:恒温15分钟空炉单点测温200℃±5℃%

运风方式:经过风道分散后顶部左右循环运风设计。

运风电机:长轴型高温马达多组配强力型多翼式风轮。

进风口:￠90mm调节风盘，排风口:￠90mm可调节风阀。

加热元件:不锈钢电热管，加热功率:82KW，恒温功率:50KW.

升温速率:空炉常温～200℃约需时间40分钟

上层输送:宽700mmC2062碳链条+8厘串杆+不锈钢网带。

输送速度:烘干时间2小时，常用0.05-0.15m/min任意调节。

下层输送:宽700mmC2062碳链条+8厘串杆。

输送动力:减速电机配易能变频器调速。

冷却方式:多组高速冷却风扇送风降温。

安全保护:超温停止加热并警报装置、马达、电热过电流保护、控制回路短路及过载保护、漏电断路器、电源逆向防止器、三色指示灯等…合乎国际安全标准。

所有带电外露部位加装绝缘保护罩，危险处贴有警示标识，电柜防护等级IP54。

使用条件:主电源采用AC 220V/380V/ 50Hz 三相五线制；环境相对湿度40%-50%,温度为20-30摄氏度；气管负载压缩空气压力大于5bar。

使用条件:烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂.。

参考标准:炉温均匀度按GB9452-1988或JB/T6049-1992执行；电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行；JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》；GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部分》

售后服务:设备自送货之日起质保期为1年，质保期内发生非人为质量问题免费维修；质保期外设备配件损耗造成的故障本公司酌情收取工本费；免费提供设备的程序编写及输入、故障排除、操作、日常维护等培训内容；免费提供日常技术咨询和故障处理服务,不定期对设备使用状况进行质量跟踪。

验收标淮:本机台不含供电电源线，排风管及排风管安装费用；设备调试完成3天内为验收时间，以双方签定的技术协议书为标淮；设备交付时附设备说明书、操作手册、主要部件说明书、软件备份各1份。

交货日期:签定合同收到订金之日起45天完成；安装调试时间为货到工厂之日 5 个工作日内完成。
