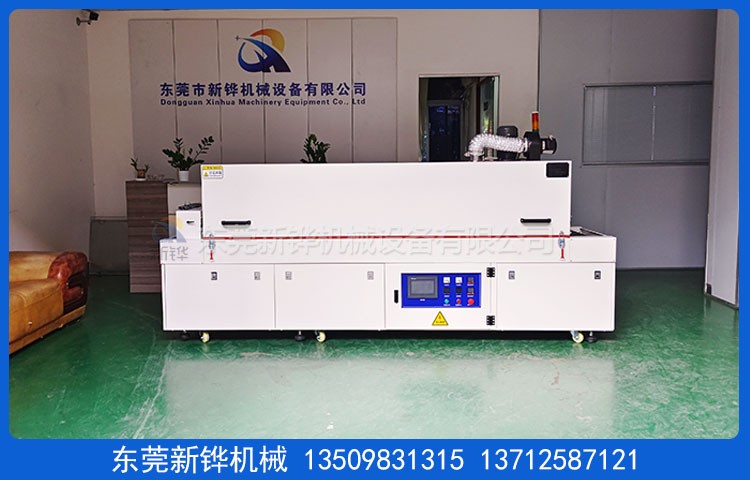

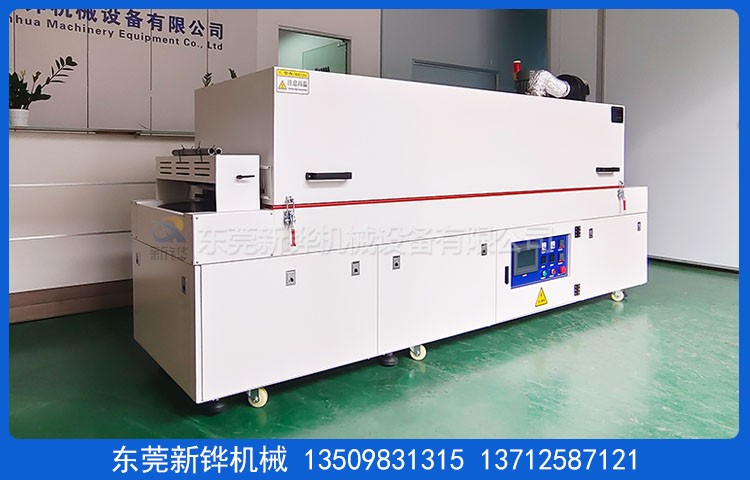

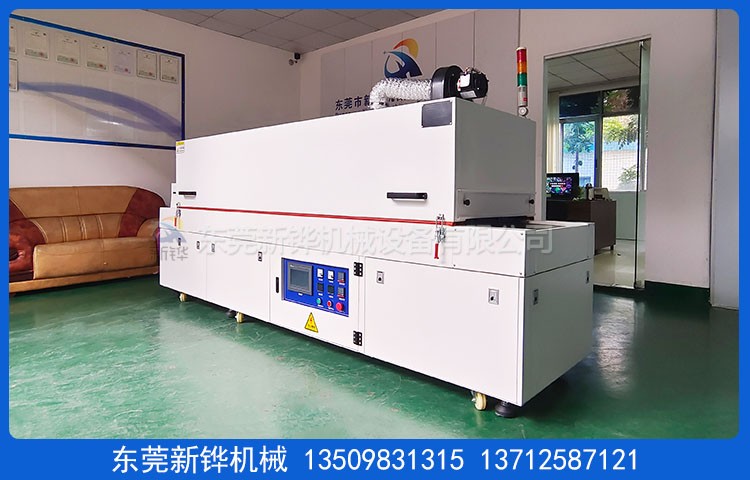

设备名称:硅胶压延隧道炉
设备型号:XHSO-560-2R
机台电源:AC380V 3φ 50HZ 13KVA
烘烤尺寸:长2500mm×宽560mm×高80mm(烘干区)
输送尺寸:长3100mm×宽790mm×高1750mm(以实物为准)
机台结构:入料口高度:0-80mm,入料段长300mm;加热段长2500mm(2段加热); 出料段长300mm
安装定位:底部安装承重3寸脚轮、M18脚杯高度可调+50mm.
气动门:进出料安装气动门,光电检测来料后自动开关.
检修方式:炉盖电动推杆掀开+手动撑杆保护检修方式设计.
内箱材质:SUS304#T1.2mm厚SUS430#不锈钢板加工制作,氩弧焊接,保证炉内清洁,无灰尘产生。
外箱材质:SS304#T1.5mm厚SS41#冷轧钢板加工制作。
机架材质:T2.0*40*40mm40*40*1.5mm 厚方通焊接成型,底部安装承重3寸脚杯, 脚杯高度可调,方便设备的固定和对接.
机台颜色:机台焊接处焊接牢固、打磨平整;经防锈处理后静电高温粉体涂装,整机为邹纹灰白色.
机台结构:加热段采用手动撑杆掀开式设计,方便检修及清洁保养。
保温结构:硅胶压延隧道炉采用120K高密度保温棉,保温厚度100mm,加空气层隔热保温,加热炉盖采用耐高温硅胶迫紧,密封处理,美观无污染,设备高温部分加贴高温警示标识.
密封条:采用₵20mm耐高温双硅胶密封条密封处理,美观无污染.
温度范围:室温~MAX180℃,常用温度120℃.
操作方式:10.4寸触讯显示器+松下可编程控制器+扫码功能.
温度控制系统:台达PLC及日本欧姆龙温控器+阳明SSR进行温度控制, 炉内分前、后二段进行分别控温,输入模式为台湾(华菱)精密 K型热电偶;具备自动整定和PID参数的自动更正功能; 操作面板:采用7寸台达触摸屏集中控制.
温度均匀度:空炉120℃恒温30min后温差±3℃%.
运风方式:经过风道分散后水平循环运风设计,均匀性佳.
运风电机:长轴型烤箱专用马达4组配强力型多翼式镀锌风轮.
高效过滤器:采用二级过滤,进风口加装初效过滤器,炉内加装耐高温有隔板高效过滤器,双面防护网为不锈钢方格网SUS304;风量:2000m3/h;
加热方式:硅胶压延隧道炉采用不锈钢电热管+热风循环进行加热,加热温度均匀、稳定、温差小.
加热功率:12KW,恒温状态功率:6KW.
升温速率:约4℃/min,空炉常温~120℃约需时间30分钟.
冷却方式:2排可调节角度轴流风扇.
输送网带:采用0.7mm特弗龙布带(黑色),输送网有效宽560㎜.
网带除尘:进料段安装除尘粘滚.
输送速度:41-250mm/min任意调节.
输送高度:输送带表面距离地面750±20mm可调.
输送动力:370W减速电机配合易能变频器调速.
安全保护:漏电断路器、电源逆向防止器、超温停止加热、马达及电热过电流、控制回路短路及过载、三色信号指示灯(红色故障,黄色待机,绿色运行)等保护并警报装置…合乎国际安全标准.
防护标签:所有带电外露部位加装绝缘保护罩,危险处贴有高温,防触电警示标识,电柜防护等级IP54.
机台电源:主电源采用AC220V/380V/50Hz三相五线制.
使用条件:环境相对湿度40%-50%,温度为20-30摄氏度.
注意事项:烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂.
执行标准:炉温均匀度按GB9452-1988或JB/T6049-1992,电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行.
参考标准:JB/T7629-94A/DQ5071-92《耐火纤维炉衬的设计和安装规范/筑炉守则》,GB10067.1/4-88《电热设备/间接电阻炉基本技术条件和通用部分》.
东莞市新铧机械设备有限公司生产:硅胶压延隧道炉,硅胶隧道炉,压延隧道炉,硅胶延压成型炉,硅胶件隧道炉,硅胶加工隧道炉,红外线隧道炉,充氮隧道炉,洁净隧道炉,固化隧道炉,烘烤隧道炉,卷对卷隧道炉,涂布隧道炉,水份烘干隧道炉隧道炉厂家等设备研发制造.
联系方式:蓝生13509831315赖小姐13712587121
生产地址:中国东莞市万江区滘联创富工业园
新铧官网:http://www.dgxhua.com
新铧邮箱:dgxhua@126.com
独特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊,防止机台自身产生灰尘;内部洁净无尘; 双重超温保护,安全更可靠; 内部热风循环,烘烤物件受热均匀; 升温时间快,温度稳定精准; 国内一流的隔热、断热、保温技术,密封效果优; 机体外壳温度低,对室内环境温度影响较小; 多种加热及运风方根据产品设定;节能省电、安全环保。 | 可充氮气气氛保护,达成无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例 客户可以依照色卡指定色彩制作。 |
※根据烘烤产品搭配不同料盘/台车,材质有烤漆、电镀彩锌、不锈钢等,尺寸、规格可非标订制,欢迎来电咨询。 |
温控选购配备
温控器(单段/8段-256段可编程式) | |||
台湾宇电温控表 | ![]() | 日本欧姆龙智能型温控表 | ![]() |
日本进口256段可编程式欧姆龙温控仪 | ![]() | 日本OMRON温控器 | ![]() |
温度记录仪 | |||
进口多通道彩屏无纸记录仪 | ![]() | 进口多通道有纸记录仪 | ![]() |
进口PARTLOW圆图温度记录仪 | ![]() | 进口YOKOGAWA 48通道温度记录仪 | ![]() |
记录组 | |||
手提式温度记录器组 6点 | ![]() | IR 电脑温度记录器组6点~12点 | ![]() |
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。 | |||
电力输出,可按照SSR、SCR、SSPR等电力自动调整器。 | |||
触摸屏+PLC | |||
威伦7寸 | ![]() | Proface | ![]() |
三菱 | ![]() | 西门子 | ![]() |
工控机以太网远程监控 | |||
![]() | |||
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。 | |||
电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 |
风路循环图例
![]() | ![]() | ![]() | ![]() |
单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
![]() | ![]() | ![]() | ![]() |
四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
料盘形式 | |||
冲孔盘 | 筛网盘 | 栅格盘 | |
活动推车 | |||
烤架 | 烤箱推车+托盘 | 子母推车 |
