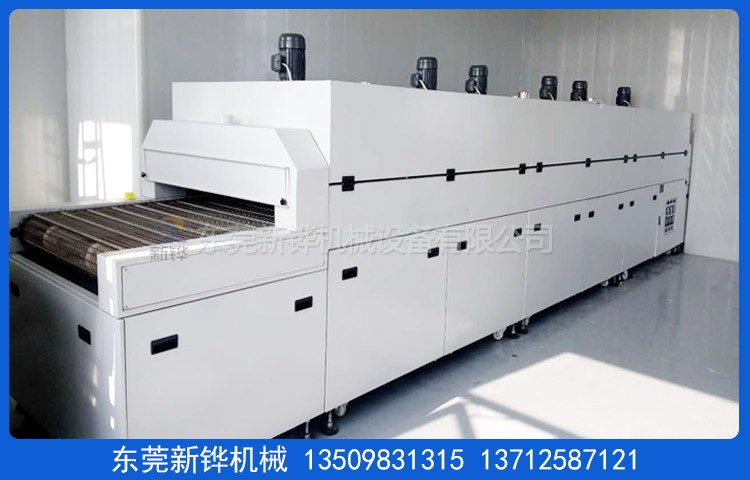

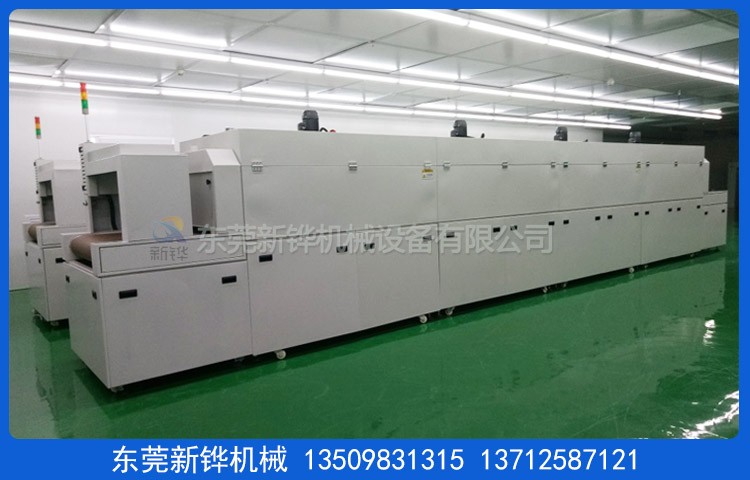

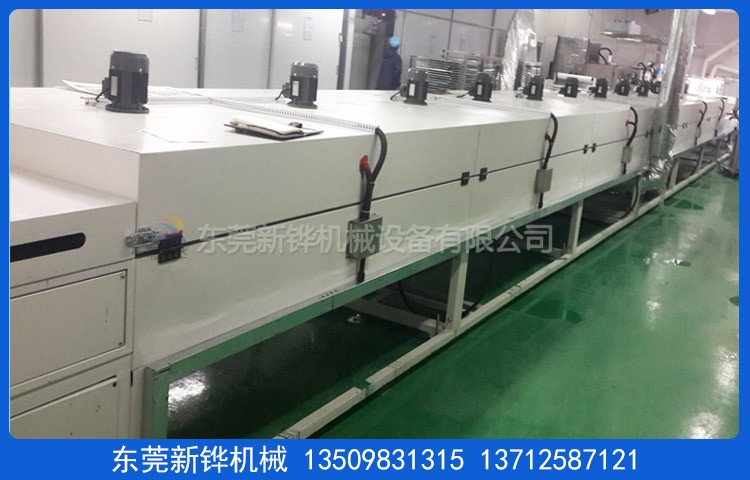

设备名称:硅胶涂布烘烤线
设备型号:XHSO-6-06-3R
机台电源:AC380V 3φ 50HZ 26KVA
烘烤尺寸:长6000×宽650×高100mm
输送尺寸:长8000×宽850×高1550mm
机台结构:入料口高度:0-100mm,进料段:800mm,恒温段:2000mm(3节),出料段:800mm.冷却段:400mm
机台定位:安装承重M20脚杯,3寸脚杯方便设备的固定和多段拼接.
内箱材质:T1.4mm厚SUS304#不锈钢板全密封满焊保证炉内清洁.
外箱材质:T1.5mm厚冷板折弯加工制作.
机架材质:T2.0*50*50mm铁方通焊接成型,机架不封板.
机台颜色:硅胶涂布烘烤线经防锈处理后静电高温粉体涂装,整机为邹纹灰白色.
保温材料:白色硅酸铝保温,保温层厚度100mm
门密封条:₵20mm耐高硅胶密封条密封处理,美观无污染.
温度范围:常用温度150℃,最高温度:常温~MAX200℃可调.
温控系统:智能温控器配合固态调整器控制,具备自动整定和PID参数的自动校正功能,输入模式为精密K型热电偶.
运风方式:经过风道分散后左右运风,循环运风设计,均匀性佳.
运风电机:长轴型高温马达4组配强力型多翼式风轮.
进排风口:进风口:¢90mm调节风盘,排风口:¢90mm可调节风阀
加热器:硅胶涂布烘烤线采用远红外电热管+热风循环.
加热功率:26KW,恒温状态功率:13KW.
升温速率:约7℃/min,空炉常温~150℃约需时间20分钟
输送链板:宽600mm201#T2.0mm不锈钢折弯链板.
输送速度:烘干时间20分钟,常用50-500mm/min任意调节.
输送动力:减速电机配易能变频器调速.
安全保护:超温停止加热并警报装置、马达、电热过电流保护、控制回路短路及过载保护、漏电断路器、电源逆向防止器等…合乎国际安全标准.
防护标识:所有带电外露部位加装绝缘保护罩,危险处贴有警示标识,电柜防护等级IP54.
使用条件:主电源采用AC 220V/380V/50Hz三相五线制,环境相对湿度40%-50%,温度为20-30摄氏度.
东莞新铧烘烤设备厂家生产:硅胶涂布烘烤线,液态硅胶产品隧道炉,硅胶电源盖隧道炉,液态硅胶成型隧道炉,液态硅胶卷材隧道炉,电子硅胶线隧道炉,热风隧道炉,红外线隧道炉,无尘洁净隧道炉,点胶固化隧道炉,丝印烘烤隧道炉,滚涂烘干隧道炉,浸漆固化隧道炉,灌胶隧道烘烤炉,高温隧道炉等设备研发制造.
独特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊,防止机台自身产生灰尘;内部洁净无尘; 双重超温保护,安全更可靠; 内部热风循环,烘烤物件受热均匀; 升温时间快,温度稳定精准; 国内一流的隔热、断热、保温技术,密封效果优; 机体外壳温度低,对室内环境温度影响较小; 多种加热及运风方根据产品设定;节能省电、安全环保。 | 可充氮气气氛保护,达成无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例 客户可以依照色卡指定色彩制作。 |
※根据烘烤产品搭配不同料盘/台车,材质有烤漆、电镀彩锌、不锈钢等,尺寸、规格可非标订制,欢迎来电咨询。 |
温控选购配备
温控器(单段/8段-256段可编程式) | |||
台湾宇电温控表 | ![]() | 日本欧姆龙智能型温控表 | ![]() |
日本进口256段可编程式欧姆龙温控仪 | ![]() | 日本OMRON温控器 | ![]() |
温度记录仪 | |||
进口多通道彩屏无纸记录仪 | ![]() | 进口多通道有纸记录仪 | ![]() |
进口PARTLOW圆图温度记录仪 | ![]() | 进口YOKOGAWA 48通道温度记录仪 | ![]() |
记录组 | |||
手提式温度记录器组 6点 | ![]() | IR 电脑温度记录器组6点~12点 | ![]() |
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。 | |||
电力输出,可按照SSR、SCR、SSPR等电力自动调整器。 | |||
触摸屏+PLC | |||
威伦7寸 | ![]() | Proface | ![]() |
三菱 | ![]() | 西门子 | ![]() |
工控机以太网远程监控 | |||
![]() | |||
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。 | |||
电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 |
风路循环图例
![]() | ![]() | ![]() | ![]() |
单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
![]() | ![]() | ![]() | ![]() |
四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
料盘形式 | |||
冲孔盘 | 筛网盘 | 栅格盘 | |
活动推车 | |||
烤架 | 烤箱推车+托盘 | 子母推车 |
