红外线烘道流水线隧道炉、玻璃盖板表面烘干隧道炉炉、热风循环隧道炉、红外线玻璃隧道炉

来源: 最后更新:2024-11-22 14:15:51 作者:新铧 浏览:2358次

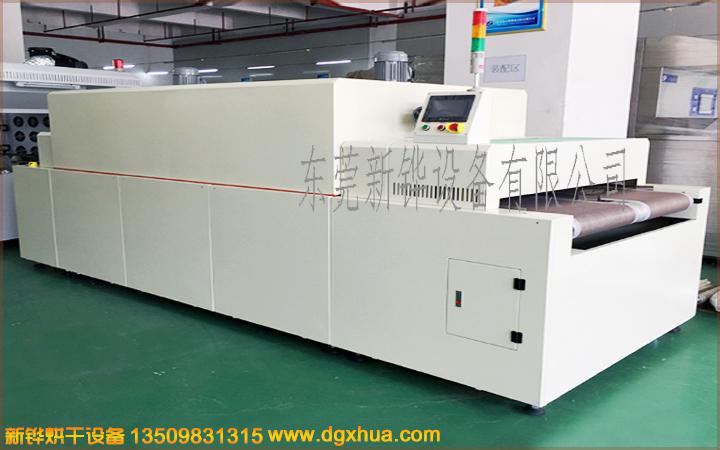

红外线烘道流水线隧道炉、玻璃盖板表面烘隧道炉热风循环隧道炉、红外线玻璃隧道炉

型号:XHSOQ-50-3R

进料口高:0-250mm

进料段长:0-270mm

加热段长:650mm

冷却段长:200.mm

出料段长:270mm

输送宽度:500.mm

升温时间:30min

一、概要

热风循环隧道炉为玻璃、PET等产品表面燥干,以铁氟龙输送带传送经不锈钢加热器外加热风循环。

二、设备能耗

1)电源

AC380V  3 φ  50HZ  50KVA

(2)热排气量

排气量MAX44CMM(客户提供炉外接管)

排气管径∮100MM*4PCS,           ∮150MM*1PCS,∮250MM*1PCS排气温度150℃以下

三、规格参数要求

1)生产速度



输送速度0.1-3M/min可调



2)适用PET-FILM工作物:





网带宽度950MM与输送网带成平行摆放方向放置进板。



3)干燥品质

1.基板通过干燥炉后,印刷面没有气泡及过烤现象。

2.经过传送后的基板没有刮伤、缺角及污损。

4)输送部分

1.搬送时底面接触输送网。

2.搬送过程材料无缺角刮伤现象

3.在炉内顺利输送不会有卡板的现象.

5)机台尺寸

2500*730*1650L*W*H

6)温度范围

RT-200℃300

7溫度均匀度

空爐250恒溫30min后溫差±3%℃(进料段除外)

8)内部材质

内部采用SUS430#1.5t光面不锈钢板

9)外部材质

外部采用SS41#钢板经防锈处理后高温烤漆,底座四周板金封板

10)保温材质

150mm厚高密度岩棉加铝铂隔热

11)温度控制型式

采用台湾宣荣H961型自动温度控制器LED数字显示,PID自动演算,配合台湾宣荣SSR无点电磁开关,精度±0.3%FS×4

12) 加热装置

采用SUS电热器电热Y型三相排列三相平衡输出

13機台結構

加熱段用手动撑杆掀開式設計,方便檢修及清潔保養

14)安全装置

漏电保护,相位错误保护,过载保护,控制保护,紧急停止,超温保护等

15)送风方式

由上往下吹\喷流式设计\出风口排风量1~3cmm

16)送风马达

采用台制烤箱专用长轴马达1HP*4

17)安全保护系统

奥拓克斯超温防止器、台安超载保护、施耐得异常紧急停止及漏电断路器

18)输送系统

采用台湾万鑫马达传动经减速机、变频器、齿轮键条带动组成一完整之传动系统

19输送带规格

304#不锈钢材质输送带宽度95cm
