手动式UV固化机、UV感光性涂料固化机、UV光照表面光亮涂装固化机、表面光亮涂装干燥固化机

手动式UV固化机、UV感光性涂料固化机、UV光照表面光亮涂装固化机、表面光亮涂装干燥固化机

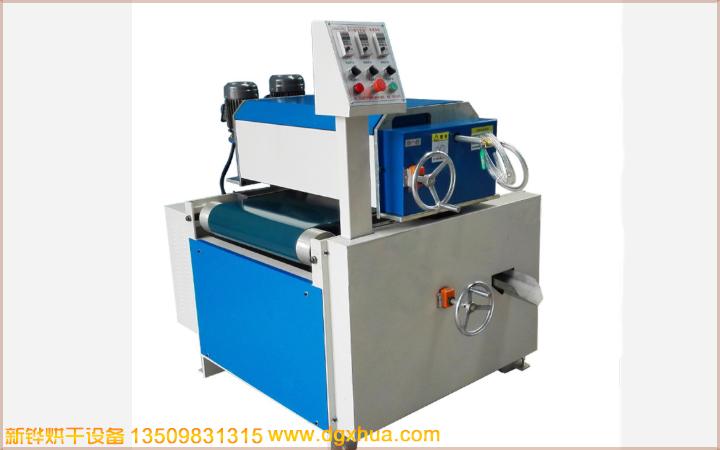

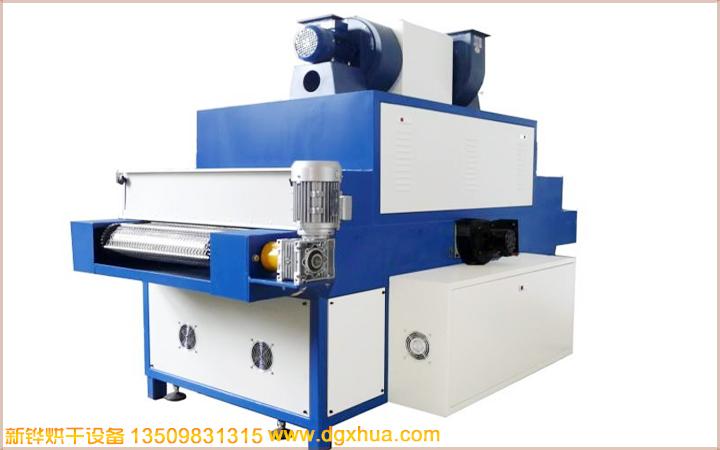

型号：XHUV-302

一．UV概述：

UV感光性涂料、油墨、接着剂、涂装或印刷个种材料表面，经UV光照射产生光化学聚合反应，在瞬间内即硬化干燥完成。

1．涂装：金属电镀、木材表面光亮涂装、纸面上光、塑胶地砖、PU合成皮上光、光纤表面涂装家俱、汽车内饰件、钓竿、真空电镀、球杆等。

2．印刷：网版印刷、平版印刷、凸版印刷、自粘商标、金属铝板、软硬PC、PVC、ABS、PS压克力、特多龙、玻璃、皮革、鞋材、电子零件、电路板等。

3．接着：电路板CHIP零件之接着、玻璃之接着、各种电子零件、PCB、LED、LCD液晶片、端子封胶接着。

4注型：装饰用彩盒器具、装饰用配戴品、纽扣、胸针、发夹等。

二．UV特点

1瞬间干燥，高科技环保产品。

2省时省电省空间、生产效应高。

3采用UV干燥后使加工物达到高硬度、高光泽、耐磨擦、耐溶剂的效果。

4输送带采用优质特佛龙网或不锈钢网带、利用变频器无极调速。

5输送带两边设有防偏移装置、保证输送顺畅。

6.选用优质高效灯管、灯室强制式排热、延长灯管寿命、保证干燥物品不会受变形。

7．每只灯管自成系统、单独控制。

8. 机体表面静电烤漆处理、美观大方、耐腐蚀。

三．主要技术指标：

1.、传送网材质：不锈钢（或铁佛龙）

2、.传送网尺寸：3200×350mm

3、传输网速度：0-8m/min、无极可调

4、固化光源；优质光敏高压汞灯3kw×2支

5、入出料段：650×300mm

6、传动减速电机：AC三相220V25W、1:40、减速机

7、冷却风机：排风320W1台、

8、电 源：AC380V、50HZ、（三相五线制）

9、XHUV-302型光固化机总功率：UV灯3KW×2支/冷却0.32KW、P总=6.36KW

10、外形尺寸：1600×550×1350（L×W×H）

11、主机配有超温保护装UV固化机 紫外线UV机 置

四．主要机构及作用：

1、机体结构：机体坚固、结构合理、表面喷涂烤漆、美观大方、

耐腐蚀。

2、固化光源：该机采用优质光敏高压汞灯为光源，可确保固化质量，灯管上面

配有精密铝质灯罩作镜面反射器，可提高30%紫外光，使紫外光反射均匀。

3、传动系统：本机采用交流电机驱动网带，速度可在0-8m/min范围内任意调节，传动平稳、可靠、噪音小、传动网及链条松紧可调、操作方便。

4、冷却系统：冷却系统采用低噪音轴流风机，低耗高效，保证灯管和工作有一

个合适的工作温度、防止产品变形。

5．UV机内部灯管摆放位置：顶部2支均向下照射。

6．UV灯管寿命：保证800-1000小时，超过寿命要求更换新灯管。

8．UV机在正常工作时，突然停电或跳闸时，重新开机，需先开风机5-8分钟等灯管表面温度降下来后、重新启动灯管。

五．设备安装及调试

1、机械部分：

a、该机要求安放场所通风干燥、无腐蚀性介质。

b、传动网的松紧可调节进出料端传动轴的调节螺栓使之松紧适宜

2、电气部分：

a本机安装时，调试人员必须认真检查各电器元件是否松动、脱落，接线是否正确紧固，发现问题及时纠正。

b、安装灯管：操作者在装灯前，应戴上清洁的细纱手套，用脱脂棉99%的工业酒精擦净灯管表面和反射器表面。、灯管安装完毕后、调好灯管照射物的zui佳距离12-20CM。

c、外接电源：该机采用AC380V、50HZ

六、操作步骤：

1.开机顺序：

打开总电源→打开调速器（利用变频器调整所需速度）按下启动按钮→依次打开UV灯管开关→3分钟后正常工作。

2、UV关机顺序：

依次关掉UV灯管→5-8分钟后自动关闭散热风机→自动关闭调速器及整机电源

七、维护与保养：

1、灯管及反射照，每月用酒精擦拭一次，保持其清洁。

2、变速箱、齿轮及链条要定期加注润滑油。

3、前后辊轴、导轮和传动网的咬合部分不允许加注任何润滑油。

4、机内电气线路不得随意改动。

5、出现故障，及时检修。机内有高压，非专业维修人员不得擅自拆换。

6、机器长时间不用时，关闭总电源。

八、注意事项：

1、机器应平放，严禁倒置、侧置、摔卸及强烈震动。

2、忌潮湿，应注意防水，保持干燥。

3、拆箱时应轻拆轻放，谨防损坏机壳及构件。

4、机器运行中，任意部位非正常断电，立即关闭总电源，故障排除后，再行开机。

5、本机必须采用本公司的灯管，如采用其他厂商品牌的灯管参数不符，造成设备事故及人身伤害事故，本公司概不负责。

性能特点：· 瞬间干燥，节省时间，生产效率高； · 能使印件表面达到高光泽，耐磨擦、耐溶剂的效果； · 进口铁氟龙网带，输送速度平衡可调，可方便的与生产线及其它设备联接； · 每套UV系统独立控制，依生产开启灯管数量； · 采用特殊的铝镁合金灯罩，聚光型设计，生产效率高； ·UV灯管的工作电流可通过外示表针控制，有效掌握UV系统的工作状态； · 配备合理的散热系统，防止工作腔室的温度过高导致纸张变形；热量通过排热系统可排出室外，同时有效保护生产工作环境。
