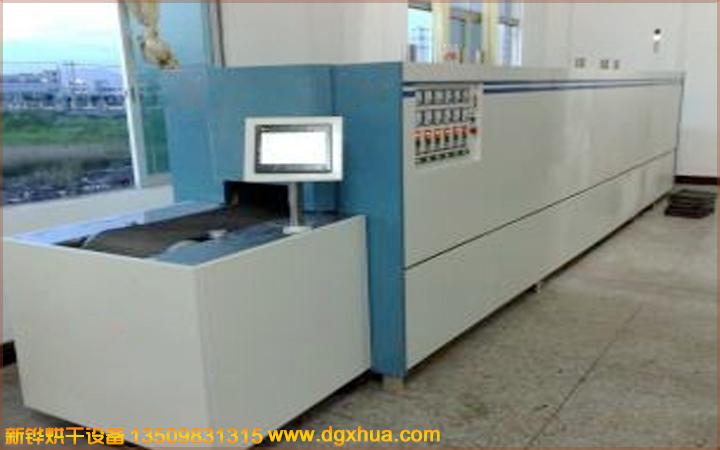

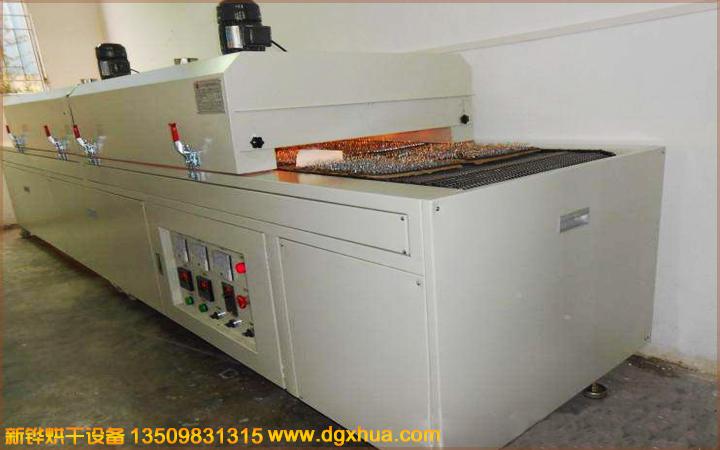

丝印烤漆隧道炉、五金烤漆丝印生产线隧道炉、五金丝印隧道炉、工业五金烤漆丝印隧道炉

丝印烤漆隧道炉、五金烤漆丝印生产线隧道炉、五金丝印隧道炉、工业五金烤漆丝印隧道炉

型号：XHSOQ-50-3R

内箱尺寸L*W*H:2000*530*100

外箱尺寸L*W*H：2500*730*1650

进料口高：0-250mm

进料段长：0-270mm

加热段长：650mm

冷却段长：200.mm

出料段长：270mm

输送宽度：500.mm

输送方法：铁弗龙网带或铁弗龙布带

温度范围：RT-200℃（300℃）

升温时间：30min

送风方式：单面水平送风/垂直送风

加热方式：SUS#304电热器+热风循环.IR+热风循环

电力：AC380V/18KVA     AC380V/48KVA      AC380V/63KVA

溫控系統：

溫度範圍：室溫~300℃，常用250℃，常温升至250℃大约30分钟

溫度控制器：.采用台湾“威纶”牌7寸触摸屏、日本“三菱”PLC、温度控制模组5组PID   自动演算，数字设定，配合台湾SSR控制，K型热电偶检测温度。

溫度均匀度：空爐250℃恒溫30min后溫差±3%℃（进料段除外）。

結構設計

內外材質：內箱採用SUS430＃不鏽鋼板，四周氬焊密封加工（防污染）

加热系统：采用电加热，内罝于风道循环运风风轮送风．此加热更耐用，使四周达到温度均匀恒温，温度为0-300度可调。

外箱採用：SS41＃鋼板經防鏽後靜電高溫粉體塗裝，颜色为波纹白，蓝色，绿色等按客户要求。

保溫材質：採用高級保溫棉，保溫厚度100㎜加空氣隔熱保溫。採用耐高溫矽膠迫緊，美觀無污染

機台結構：加熱段用手动撑杆掀開式設計，方便檢修及清潔保養。

产品说明：

1、外尺寸：全机用1.2 mm冷板折弯而成，整机喷塑（非普通喷油）不脱漆、耐腐蚀，易清洗。

2、 烘干部分：烘干部分长度为18米，炉内净高0.2米，内胆采用1.2mm镀锌板制作，以免生锈、氧化；，炉腔三面铺50 mm高温隔热层；大梁中间铺50 mm厚隔热层。

3、 电器部分：电源380V，三相五线制，采用5HP变频调速电机、转动速度5-10米/分钟任意可调；炉腔配控制电箱，采用RKC温控器，温度室温至150℃任意可调，功能有PID自整、自动恒温，漏电保护等功能；其他控制电路电器均采用正泰电器控制；炉腔顶部配运风马达18台，功率1HP，配八寸运风风轮。

传动部分：PVC网带，机头机尾设有主动被动调节滚筒，防止网带跑边。

广泛应用于电子、五金、塑胶、地板、纺织、涂装、电镀、薄膜、化工、皮革、木工、烘干、纸品、制鞋、药品、印刷、手机组装、半导体等行业的生产，取代传统热风循环式烤箱。
