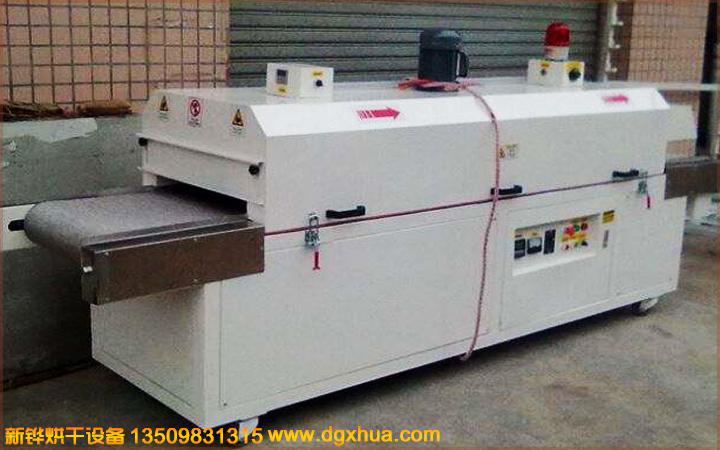

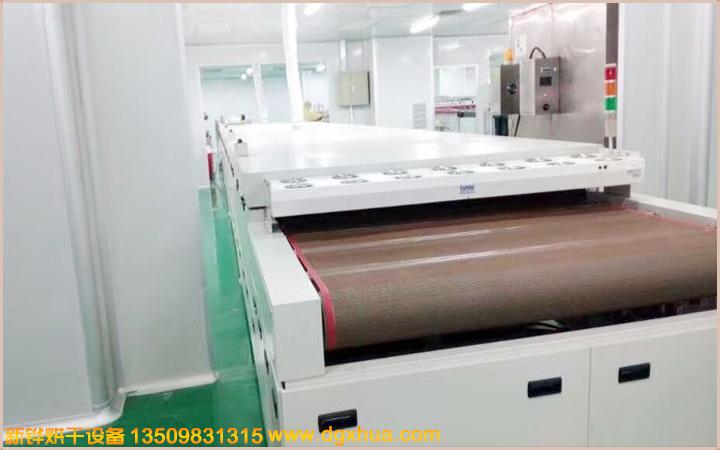

热风循环隧道炉、耐腐蚀IR热风循环烘干隧道炉、IR热风循环烘干隧道炉、工业热风流水线式隧道炉

热风循环隧道炉、耐腐蚀IR热风循环烘干隧道炉、IR热风循环烘干隧道炉、工业热风流水线式隧道炉

型号：XHSO-100-4R

内箱尺寸：8000*1050*150（ 长L*宽W*高H）

外箱尺寸：10000*1250*1650（ 长L*宽W*高H）

进料口高：850mm

进料段长：800mm

加热段长：4*2000mm

冷却段长：400.mm

出料段长：800mm

输送宽度：1000.mm

输送方法：铁弗龙网带或铁弗龙布带

温度范围：RT-200℃（300℃）

升温时间：30min

送风方式：单面水平送风/垂直送风

加热方式：SUS#304电热器+热风循环.IR+热风循环

(1) 外形尺寸：总长8米,外宽1.0米,内宽0.8米,进料部分长1.6米,出料部分长2.0米,烘干部分8.0米,可拆装,方便维修发热管.外壳采用2mm冷板折弯而成, ,整机外壳高温静电喷塑(非普通油漆)耐腐蚀易清洗. 机架用40×80㎜方通焊接而成，配16㎜调节脚杯.

(2) 烘干部分：共分4段炉腔，每段炉腔总长2米.内胆材质采用1.2㎜厚镀锌板制作,设可调节档板,中间100㎜厚高温硅酸隔热岩棉,网带底部配有高温隔热层。使炉体外部不烫手.顶部配有进气口和排气口阀门,可调节炉内排出空气流量.

(3) 电器部分:电源380V，84A，三相五线制,功率42KW，采用2P台湾爱德利变频器调速器调速，配台湾爱德利传动马达1.5KW1台，速度为0.5-5米/分钟任意可调,配有独立的控制电箱.每段都配有电流显示表,可监控发热管的工作情况,每段分一段二路控制（当到达设定温度时可任意关掉其中几段发热管，降低加热功率，）。

炉腔均采用双温控器控制(设有超温上限温控器,防止因主温控器失控而损坏其产品,并配有独立的超温报警系统指示灯,显示炉内的工作情况和故障)采用日本RKC智能型数显温控器，温度室温至300℃任意可调,功能有PID自整定微积分控制、自动恒温、超温断电报警、漏电保护、电机过载保护等功能,内部温差±3度；其它控制电路电器均采用进口三菱和日本富士电器控制；每段炉腔顶部配台湾东元牌运风马达二台，配八寸半运风风轮，左右循环运风风,共计8台运风马达，每台0.37KW.使炉内温度更加均匀；炉腔内装有进口台湾产不锈钢散热片发热管，均匀分布在配在炉腔内部,底部配有隔热层，使炉外温度不烫手(温度在50度以下)，炉腔配独立的控制电箱和温控系统.方便设置不同的温度. 前后设有紧急停机按钮.确保安全。

(4) 传动部分：采用PVC防静电皮带传送,机头机尾配可调节的主动滚筒,防止皮带跑边底部和上部配有拖动道轨。
