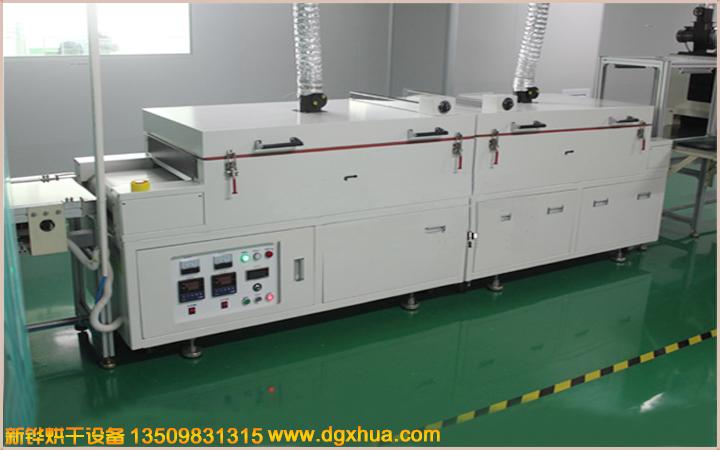

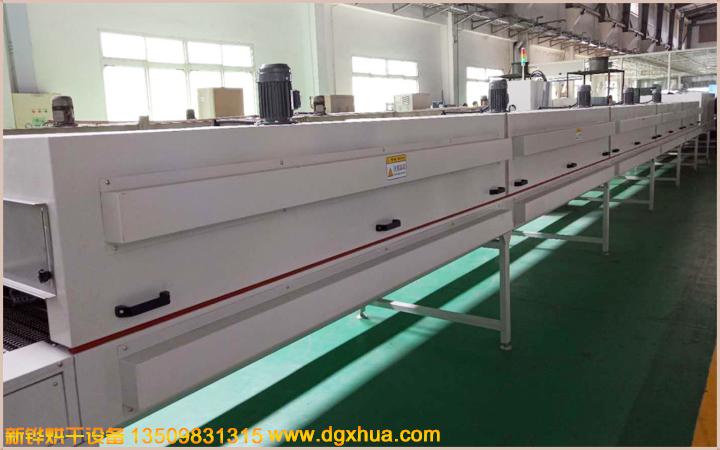

隔热式离心风机红外线隧道炉、工业加热烘干机0~200度可调式隧道炉、红外线隧道炉

隔热式离心风机红外线隧道炉、工业加热烘干机0~200度可调式隧道炉、红外线隧道炉

型号：XHSOQ-50-3R

内箱尺寸L*W*H:2000*530*100

外箱尺寸L*W*H：2500*730*1650

进料口高：0-250mm

进料段长：0-270mm

加热段长：650mm

冷却段长：200.mm

出料段长：270mm

输送宽度：500.mm

输送方法：铁弗龙网带或铁弗龙布带

温度范围：RT-200℃（300℃）

升温时间：30min

送风方式：单面水平送风/垂直送风

☆制作材质

①热红外线隧道炉：

红外线隧道炉：80mm保温板（保温棉，内板为不锈钢板，外板为1.4mm冷轧板）

② 轴臂及底座：1.4mm冷轧板

③内胆：1.2mm不锈钢板

☆加热光源：220V   1000W  18盏   红外加热管

  单根发热长度：900mm

  加热总功率：18KW

  加热系统分为1组控制、控温及显示温度。

  加热温度要求：室温-180度（可调）

  相对温差：正负2度  （保证加热温度均匀）

  控温精准度：正负1度

热风循环：380V   370W  隔热式离心风机       1台

☆传动系统：380V  400W   变频调速马达-特氟龙网传送（台湾/成邦）

380V  400W   变频器      （台湾/海利普）调速范围：1-5m/min。

 ☆IR加热系统：

①2组控制单元控制开/关。

③2组温控器控制并显示温度。

☆传动系统：单独控制开关，变频器速度调节。

☆热风循环：单独控制开关

☆表面处理：用环氧树脂含锌做底漆，表面喷面漆铁灰或需方指定。

☆溫控系統：

☆溫度範圍：室溫~300℃，常用250℃，常温升至250℃大约30分钟

☆溫度控制器：.采用台湾“威纶”牌7寸触摸屏、日本“三菱”PLC、温☆度控制模组5组PID   自动演算，数字设定，配合台湾SSR控制，K型热电偶检测温度。

☆溫度均匀度：空爐250℃恒溫30min后溫差±3%℃（进料段除外）。

☆結構設計

☆內外材質：內箱採用SUS430＃不鏽鋼板，四周氬焊密封加工（防污染）

☆加热系统：采用电加热，内罝于风道循环运风风轮送风．此加热更耐用，使四周达到温度均匀恒温，温度为0-300度可调。

☆外箱採用：SS41＃鋼板經防鏽後靜電高溫粉體塗裝，颜色为波纹白，蓝色，绿色等按客户要求。

☆保溫材質：採用高級保溫棉，保溫厚度100㎜加空氣隔熱保溫。採用耐高溫矽膠迫緊，美觀無污染

☆機台結構：加熱段用手动撑杆掀開式設計，方便檢修及清潔保養。

☆东莞市新铧机械设备有限公司是一家集光热固化设备的科研开发、生产制造、销售服务于一体的全方位、多功能新型科技型企业。

☆广泛应用于电子、五金、塑胶、地板、纺织、食品、涂装、电镀、薄膜、化工、皮革、木工、烘干、纸品、制鞋、药品、印刷、手机组装、半导体等行业的生产，取代传统热风循环式烤箱。

☆主营产品：触摸屏无尘隧道炉、IR隧道炉、防氧化隧道炉、无尘烤箱、无尘UV固化机、防氧化烤箱、PCB专用烤箱、紫外线干燥设备、防静电流水线、IC/LED专用烤箱、真空/充氮烤箱、高低温干燥等相关设备；在PCB、FPD、LCD、LCM、TP、PV、LED、EL、MLCC、IC封装、CMOS、SMT、电脑键盘、薄膜开关、矽胶按键、光学镜片、光伏玻璃、线圈、化工、运动鞋、商标印刷、纸张印刷、汽车配件、塑胶等领域建立了良好的客戶使用网络。
