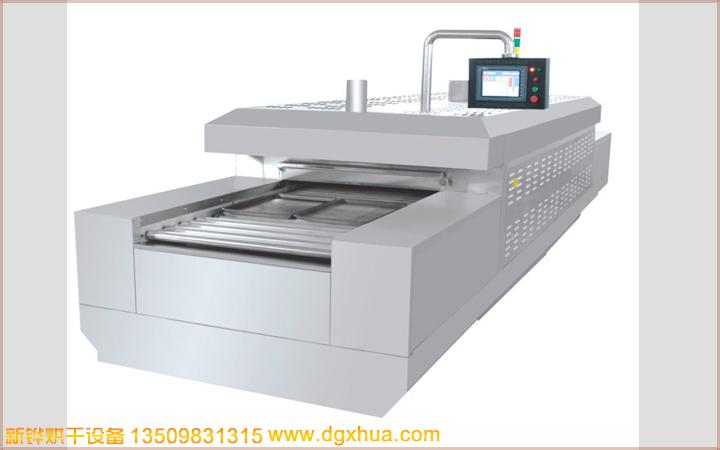

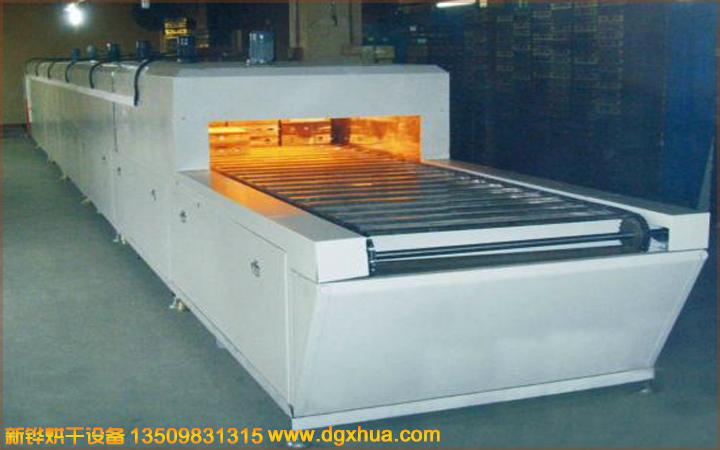

隧道式烘干炉设备、高温无尘隧道炉、无尘隧道炉、高温烘干设备隧道炉

隧道式烘干炉设备、高温无尘隧道炉、无尘隧道炉、高温烘干设备隧道炉

型号：XHSOQ-50-3R

内箱尺寸L*W*H:2000*530*100

外箱尺寸L*W*H：2500*730*1650

进料口高：0-250mm

进料段长：0-270mm

加热段长：650mm

冷却段长：200.mm

出料段长：270mm

输送宽度：500.mm

输送方法：铁弗龙网带或铁弗龙布带

温度范围：RT-200℃（300℃）

升温时间：30min

送风方式：单面水平送风/垂直送风

加热方式：SUS#304电热器+热风循环.IR+热风循环

电力：AC380V/18KVA     AC380V/48KVA      AC380V/63KVA

溫控系統：

溫度範圍：室溫~300℃，常用250℃，常温升至250℃大约30分钟。

溫度均匀度：空爐250℃恒溫30min后溫差±3%℃（进料段除外）。

加热系统：采用电加热，内罝于风道循环运风风轮送风．此加热更耐用，使四周达到温度均匀恒温，温度为0-300度可调。

保溫材質：採用高級保溫棉，保溫厚度100㎜加空氣隔熱保溫。採用耐高溫矽膠迫緊，美觀無污染

機台結構：加熱段用手动撑杆掀開式設計，方便檢修及清潔保養。

一、本机特点

（1）机械传动采用变频无级调速，运行平稳、无间隙、无爬行现象。

（2）采用工业电脑控制，全自动控制，自动化程度高，可方便根据不同产品随意的设定工作条件，调整工艺和产量，可靠的保证产品质量。触控屏输入和显示，可以方便监控生产线的工作情况和修改工艺参数，可以全面协调生产线的工作。

（3）采用集中供热方式，根据烘道加热特点合理布置风道。电脑PID控温和固态继电器调压，可以降低温度波动。

二、网链输送系统组成

本机使用专用不锈钢网，采用链条输送系统，运行阻力小，承载能力大，转弯灵活，能更好地利用场地空间，配合地面的生产设施，可完成不同程序的工艺操作，机械传动采用变频无级调速，运行平稳、无间隙、无爬行现象。

三、排废气系统

控制废气外溢，平衡进风气流，改善了工人的劳动条件。独特的引风设计，引风气流平稳均匀，即保证了良好的排气效果。

四、微电脑控制系统

微电脑控制系统、液晶屏显示，变频无级调速，自动化程度高，烘干过程自动完成,无需人工操作，使用简单方便，可方便根据不同产品随意的设定工作条件，调整工艺和产量，可靠的保证产品质量。

五、烘道体

內外材質：內箱採用SUS430＃不鏽鋼板，四周氬焊密封加工（防污染）、外箱採用：SS41＃鋼板經防鏽後靜電高溫粉體塗裝，颜色为波纹白，蓝色，绿色等按客户要求、烘道体外形美观大方，操作简单易行，使用方便。材料选用则考虑了便于强度与保温，并坚固耐用。

重要的机械部件及所有控制元件，采用优质名牌元件，保证设备的可靠进行。大大减轻工作强度，提高了工作效率。

六、平面直线皮带传输线

运送过程中速度正确平稳，可确保的同步运送；选用特定的冷板型材做成的，装置起来很便当，便于和烘道形成一体。结构简练，外观精巧，有用且无噪音；高自动化，多功用。
