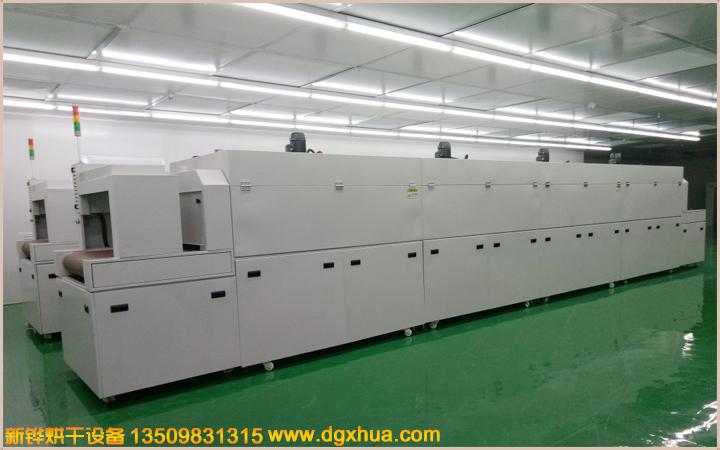

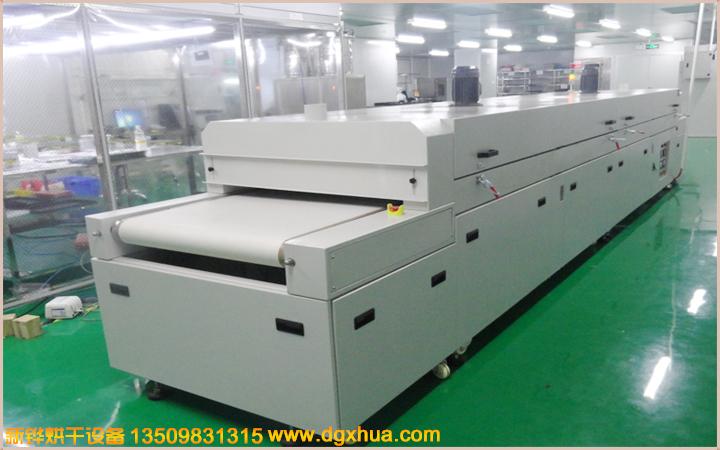

无尘热风隧道炉、红外线无尘热风隧道炉、远红外线无尘热风隧道炉、无尘热风烘干式隧道炉

无尘热风隧道炉、红外线无尘热风隧道炉、远红外线无尘热风隧道炉、无尘热风烘干式隧道炉

 型号：XHSOL-6-2IR

一、隧道式烘干线简介

1、烘干炉部分外形尺寸：长9.5米，外宽0.89米。

2、网带宽0.65米总高1.61米。

3、出料部分长1.0米。

4、烘干部分长7.5米。

5、进料部分长1.0米。

6、加装有防尘罩，线体大梁和箱体外壳采用2.0㎜厚冷板折弯而成，整机外壳高温静电喷塑（非普通油漆）耐腐蚀易清洗

7、机架用40×80㎜方通焊接而成，配16㎜调节脚杯。

8、内胆共三段炉盖，每段2.5米，炉盖总长7.5米。
二、内胆材质采用1.5㎜厚304#镜面不锈钢板制作。

1、炉盖总高0.6米

2、进料口净高度0.3米设可调节档板，中间100㎜厚高温硅酸隔热岩棉，网带底部配有高温隔热层。使炉体外部不烫手。
3、电器部分：电源380V，50A，三相五线制，功率27KW，采用1.5KW台湾爱德利变频器变频调速， 配台湾万鑫2HP调速电机一台，速比为1:60,配传动齿轮和传动链条，传动速度0.1至6米/分钟任意可调

烘干部分配控制电箱。

3、每相都配有电流显示表，可监控发热管的工作情况， 分三段六路控制（当到达设定温度时可任意关掉其中几段发热管，降低加热功率，其达到省电效果）。

4、采用日本RKC智能型数显温控器，温度室温至250℃任意可调，功能有PID自整定微积分控制、自动恒温、超温断电报警、漏电保护、电机过载保护等功能，内部温差±3度；
5、其它控制电路电器均采用国内正泰和进口三菱电器控制；每段炉腔配台湾爱德力牌运风马达二台，配八寸半运风风轮，三面循环左右运风，左右两边配有运风槽，共计：6台运风马达，每台0.75KW.使炉内温度更加均匀；每段炉腔内装有远红外线石英发热管12条，共计36条，每条500W均匀分布在配在炉腔内部，配独立的控制系统。
5、采用不锈钢链板式传送带，链板采用1.5mm厚304#不锈钢板折弯而成，采用固定螺丝均匀的固定在左右两边。

三、东莞市新铧机械设备有限公司是一家集光热固化设备的科研开发、生产制造、销售服务于一体的全方位、多功能新型科技型企业。

四、广泛应用于电子、五金、塑胶、地板、纺织、食品、涂装、电镀、薄膜、化工、皮革、木工、烘干、纸品、制鞋、药品、印刷、手机组装、半导体等行业的生产，取代传统热风循环式烤箱。

五、主营产品：触摸屏无尘隧道炉、IR隧道炉、防氧化隧道炉、无尘烤箱、无尘UV固化机、防氧化烤箱、PCB专用烤箱、紫外线干燥设备、防静电流水线、IC/LED专用烤箱、真空/充氮烤箱、高低温干燥等相关设备；在PCB、FPD、LCD、LCM、TP、PV、LED、EL、MLCC、IC封装、CMOS、SMT、电脑键盘、薄膜开关、矽胶按键、光学镜片、光伏玻璃、线圈、化工、运动鞋、商标印刷、纸张印刷、汽车配件、塑胶等领域建立了良好的客戶使用网络。
