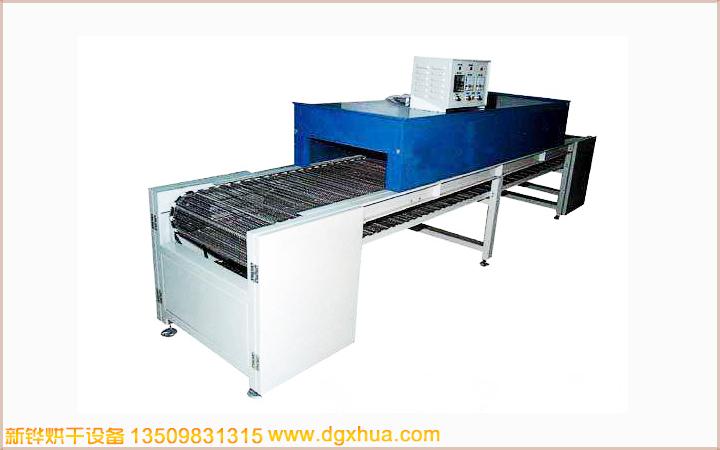

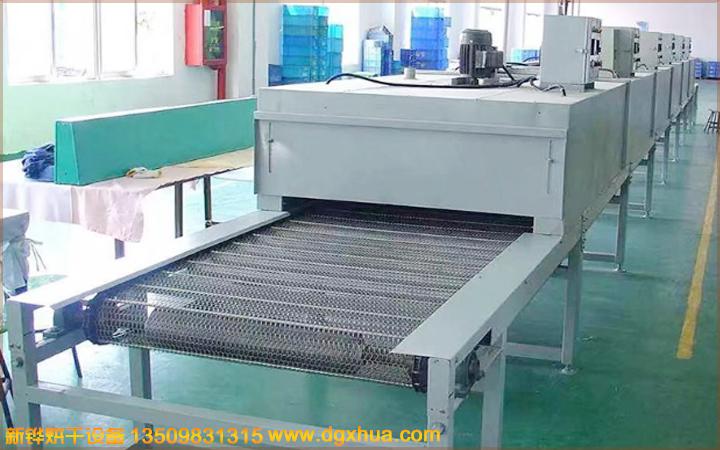

无尘隧道炉 工业高温无尘隧道炉、无尘洁净隧道炉、高温无尘隧道炉

无尘隧道炉 工业高温无尘隧道炉、无尘洁净隧道炉、高温无尘隧道炉

一、型号：XHSOQ-50-3R

内箱尺寸L*W*H:2000*530*100

外箱尺寸L*W*H：2500*730*1650

进料口高：0-250mm

进料段长：0-270mm

加热段长：650mm

冷却段长：200.mm

出料段长：270mm

输送宽度：500.mm

输送方法：铁弗龙网带或铁弗龙布带

温度范围：RT-200℃（300℃）

升温时间：30min

送风方式：单面水平送风/垂直送风

加热方式：SUS#304电热器+热风循环.IR+热风循环

电力：AC380V/18KVA     AC380V/48KVA      AC380V/63KVA

溫度均匀度：空爐250℃恒溫30min后溫差±3%℃（进料段除外）。

二、 结构及输送方式

1、为了适合各度行业的要求，输送方式可设计成：

●不锈钢网带+机链     ●机链穿不锈钢支    ●铁弗龙高温纤维带   ●PVC带

結構設計

2、內外材質：內箱採用SUS430＃不鏽鋼板，四周氬焊密封加工（防污染）

3、加热系统：采用电加热，内罝于风道循环运风风轮送风．此加热更耐用，使四周达到温度均匀恒温，温度为0-300度可调。

4、外箱採用：SS41＃鋼板經防鏽後靜電高溫粉體塗裝，颜色为波纹白，蓝色，绿色等按客户要求。

5、保溫材質：採用高級保溫棉，保溫厚度100㎜加空氣隔熱保溫。採用耐高溫矽膠迫緊，美觀無污染

6、機台結構：加熱段用手动撑杆掀開式設計，方便檢修及清潔保養。

溫控系統：

三、温控系统：

1、溫度範圍：室溫~300℃，常用250℃，常温升至250℃大约30分钟。

2、溫度控制器：.采用台湾“威纶”牌7寸触摸屏、日本“三菱”PLC、温度控制模组5组PID   自动演算，数字设定，配合台湾SSR控制，K型热电偶检测温度。

3、温度器精度：±1%℃

4、温度均匀度：±3℃（加热空炉上中下测试）

四、东莞市新铧机械设备有限公司是一家集光热固化设备的科研开发、生产制造、销售服务于一体的全方位、多功能新型科技型企业。

五、广泛应用于电子、五金、塑胶、地板、纺织、食品、涂装、电镀、薄膜、化工、皮革、木工、烘干、纸品、制鞋、药品、印刷、手机组装、半导体等行业的生产，取代传统热风循环式烤箱。

六、主营产品：触摸屏无尘隧道炉、IR隧道炉、防氧化隧道炉、无尘烤箱、无尘UV固化机、防氧化烤箱、PCB专用烤箱、紫外线干燥设备、防静电流水线、IC/LED专用烤箱、真空/充氮烤箱、高低温干燥等相关设备；在PCB、FPD、LCD、LCM、TP、PV、LED、EL、MLCC、IC封装、CMOS、SMT、电脑键盘、薄膜开关、矽胶按键、光学镜片、光伏玻璃、线圈、化工、运动鞋、商标印刷、纸张印刷、汽车配件、塑胶等领域建立了良好的客戶使用网络。
