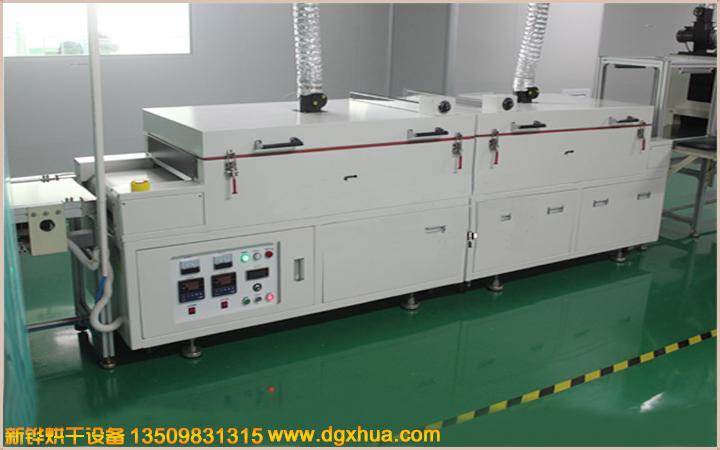

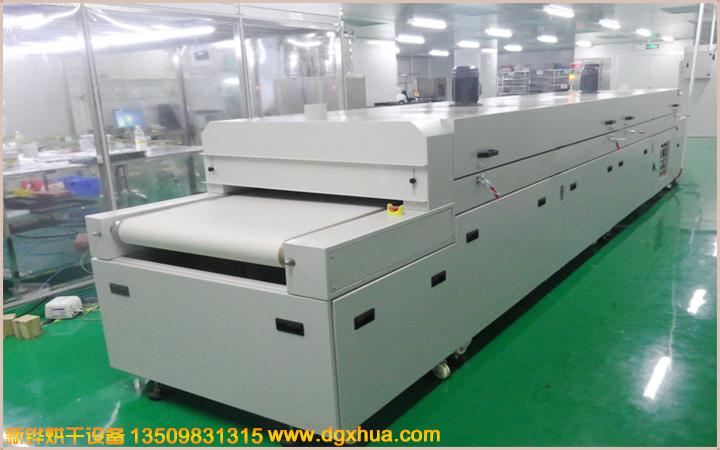

小型带式远红外隧道炉烤箱 高温远红外隧道炉、工业高温小型带式隧道炉

小型带式远红外隧道炉烤箱 高温远红外隧道炉、工业高温小型带式隧道炉

型号：XH-SOL-GF-002

内箱尺寸L*W*H:1500*430*100

外箱尺寸L*W*H：2000*630*1550

进料口高：0-100mm

进料段长：3*500.mm

加热段长：2*1200.mm

冷却段长：200.mm

出料段长：260mm

输送宽度：400.mm

输送方法：铁弗龙网带或铁弗龙布带

温度范围：RT-200℃（300℃）

升温时间：30min

送风方式：单面水平送风/垂直送风

加热方式：SUS#304电热器+热风循环.IR+热风循环

电力：AC380V/18KVA     AC380V/48KVA      AC380V/63KVA

溫控系統：

溫度範圍：室溫~300℃，常用200℃，常温升至200℃大约25~30分钟；

溫度控制器：.采用台湾“威纶”牌7寸触摸屏、日本“三菱”PLC、温度控制模组5组PID   自动演算，数字设定，配合台湾SSR控制，K型热电偶检测温度;

溫度均匀度：空爐200℃恒溫30min后溫差±3%℃（进料段除外）；

結構設計

內外材質：內箱採用SUS430＃不鏽鋼板，四周氬焊密封加工（防污染），；外箱採用：SS41＃鋼板經防鏽後靜電高溫粉體塗裝，皺紋白;

保溫材質：採用高級保溫棉，保溫厚度100㎜加空氣隔熱保溫。採用耐高溫矽膠迫緊，美觀無污染。

機台結構：加熱段用手动撑杆掀開式設計，方便檢修及清潔保養;

东莞市新铧机械设备有限公司是一家集光热固化设备的科研开发、生产制造、销售服务于一体的全方位、多功能新型科技型企业。

一、远红外隧道炉技术参数：

1、流水线导轨：采用3.0mm钢板或者铝合金型材加工制作。
2、流水线支架：采用40*40mm碳钢方管或铝型材加工制作。

3、调节脚杯：采用M12*150mm螺杆，配￠40脚垫（表面镀锌）

4、输送网带：采用不锈钢穿杆式网带制作；PVC皮带；不锈钢链板。

5、动力电机：采用CPG晟邦调速电机 （台湾品牌）。

6、变频调速器：采用TECO台安变频器 (台湾品牌)。

7、隧道炉外壳：采用1.2mm冷板折弯，焊接制作（表面喷塑）。

8、炉体内膛：采用1.2mm钢板折弯焊接制作（表面镀锌）。
9、保温层：采用西格尔岩棉制作，厚度80-150mm（根据温度来制作）。

10、运风风轮：采用10.5寸猪笼式风轮（表面镀锌）。

11、进出口挡板：采用1.2mm冷板精密加工制作（表面喷塑）。

12、运风风机：采用小型异步电机（380V  0.37KW/台）

13、电加热器：采用SUS304不锈钢翅片式加热管 0.5-2KW/支。
14、探温棒：采用K型（或PT100）热电偶；线长2米。
15、数显温控器：采用数显温控表；诺海品牌。

16、控制柜：采用德力西品牌。
17、控制继电器：采用正泰品牌。

主营产品：触摸屏无尘隧道炉、IR隧道炉、防氧化隧道炉、无尘烤箱、无尘UV固化机、防氧化烤箱、PCB专用烤箱、紫外线干燥设备、防静电流水线、IC/LED专用烤箱、真空/充氮烤箱、高低温干燥等相关设备；在PCB、FPD、LCD、LCM、TP、PV、LED、EL、MLCC、IC封装、CMOS、SMT、电脑键盘、薄膜开关、矽胶按键、光学镜片、光伏玻璃、线圈、化工、运动鞋、商标印刷、纸张印刷、汽车配件、塑胶等领域建立了良好的客戶使用网络。

广泛应用于电子、五金、塑胶、地板、纺织、食品、涂装、电镀、薄膜、化工、皮革、木工、烘干、纸品、制鞋、药品、印刷、手机组装、半导体等行业的生产，取代传统热风循环式烤箱。
