薄膜下吸风隧道炉、工业薄膜隧道炉、薄膜隧道炉、新铧薄膜隧道炉

薄膜下吸风隧道炉、工业薄膜隧道炉、、厂家薄膜隧道炉、新铧薄膜隧道炉

型号：XHSOL-ASAD

内箱尺寸L*W*H:2400*1000*500

外箱尺寸L*W*H：3600*1050*1650

进料口高：0-50mm

进料段长：500.mm

加热段长：2*1200.mm

冷却段长：200.mm

出料段长：500mm

输送宽度：1000.mm

输送方法：铁弗龙网带或铁弗龙布带

温度范围：RT-200℃（250℃）

升温时间：30min

送风方式：单面水平送风/垂直送风

加热方式：SUS#304电热器+热风循环.IR+热风循环

（以下实例说明仅供参考）

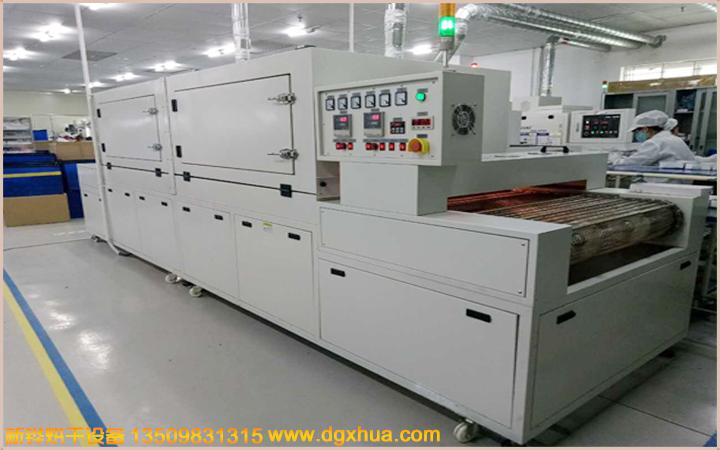

1．  隧道炉部分外形尺寸:线体总长10米，隧道炉网带宽1米，隧道炉总高1.6米，隧道炉出料部分1米，隧道炉烘干部分长8米,分为4段，进料部分长1米 ,线体大梁采用1.5厚方通，隧道炉箱体外壳采用1.5㎜厚冷板折弯而成，隧道炉整机外壳高温静电喷塑(非普通油漆)耐腐蚀易清洗，隧道炉机架用50×50㎜方通焊接而成，配16㎜调节脚杯.

2．  隧道炉内胆共2段炉腔，隧道炉每段2米,炉腔总长4米.内胆材质采用1.2㎜厚镀锌板制作,炉腔总高0.35米,进料口净高度0.05米,设可调节档板,中间100㎜厚高温硅酸隔热岩棉,网带底部配有高温隔热层。使隧道炉炉体外部不烫手.顶部配有排气口阀门,可调节室内空气流量,便温度更加均匀.每段炉盖均可独立翻起打开.便于炉内的清洁
3．  隧道炉 电器部分:电源三相    AC380V，120A，三相五线制,功率24KW，隧道炉采用1HP台湾爱德利变频器变频调速,    配台湾力象0.75KW调速电机一台,奥克力牌80型减速牙箱，速比为1:70,配传动齿轮和传动链条,传动速度0.5至6米/分钟任意可调,配独立的控制系统，隧道炉每段炉腔配力象牌运风马达1台，配八寸半运风风轮，炉盖发热管内置风槽内,隧道炉 共计：2台运风马达，每台0.37KW.使炉内温度更加均匀；隧道炉每段炉腔内装有红外线发热管6条，共计12条,每条2000W均匀分布在配在炉腔内部,隧道炉传输带底部配有隔热层，厚度为50mm,使炉外温度不烫手(温度在50度以下)，隧道炉每段炉腔配独立的控制电箱和温控系统.方便设置不同的温度.  隧道炉

4. 溫度範圍：室溫~230℃，常用200℃，常温升至200℃大约25~30分钟；

溫度控制器：.采用台湾“威纶”牌7寸触摸屏、日本“三菱”PLC、温度控制模组5组PID   自动演算，数字设定，配合台湾SSR控制，K型热电偶检测温度;

溫度均匀度：空爐200℃恒溫30min后溫差±3%℃（进料段除外）；

5. 結構設計

內外材質：內箱採用SUS430＃不鏽鋼板，四周氬焊密封加工（防污染），；外箱採用：SS41＃鋼板經防鏽後靜電高溫粉體塗裝，皺紋白;

保溫材質：採用高級保溫棉，保溫厚度100㎜加空氣隔熱保溫。採用耐高溫矽膠迫緊，美觀無污染;

機台結構：加熱段用手动撑杆掀開式設計，方便檢修及清潔保養;

东莞市新铧机械设备有限公司是一家集光热固化设备的科研开发、生产制造、销售服务于一体的全方位、多功能新型科技型企业。主营产品：触摸屏无尘隧道炉、IR隧道炉、防氧化隧道炉、无尘烤箱、无尘UV固化机、防氧化烤箱、PCB专用烤箱、紫外线干燥设备、防静电流水线、IC/LED专用烤箱、真空/充氮烤箱、高低温干燥等相关设备；在PCB、FPD、LCD、LCM、TP、PV、LED、EL、MLCC、IC封装、CMOS、SMT、电脑键盘、薄膜开关、矽胶按键、光学镜片、光伏玻璃、线圈、化工、运动鞋、商标印刷、纸张印刷、汽车配件、塑胶等领域建立了良好的客戶使用网络。

6. 广泛应用于电子、五金、塑胶、地板、纺织、食品、涂装、电镀、薄膜、化工、皮革、木工、烘干、纸品、制鞋、药品、印刷、手机组装、半导体等行业的生产，取代传统热风循环式烤箱。
