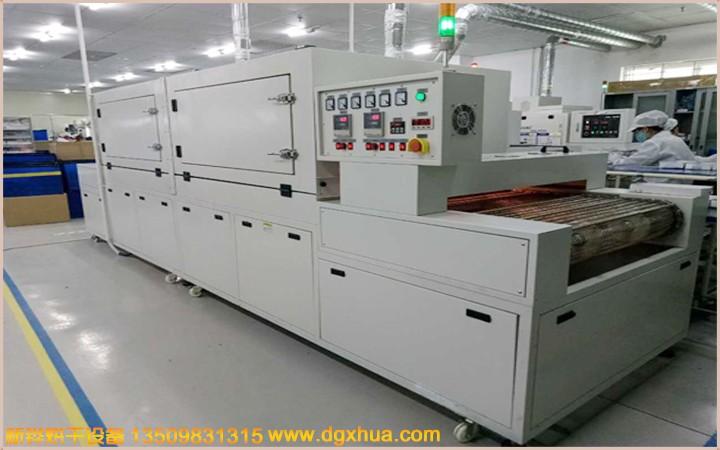

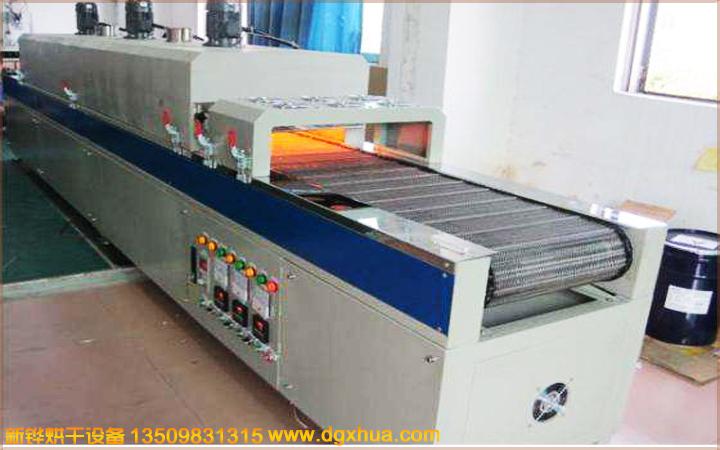

红外线隧道炉、远红外线隧道炉、IR红外线隧道炉、转子红外线隧道炉

新铧红外线隧道炉、远红外线隧道炉、IR红外线隧道炉、转子红外线隧道炉

型号：XHSOL-ASD1

内箱尺寸L*W*H:2400*1000*500

外箱尺寸L*W*H：3600*1050*1650

进料口高：0-50mm

进料段长：500.mm

加热段长：2*1200.mm

冷却段长：200.mm

出料段长：500mm

输送宽度：1000.mm

输送方法：铁弗龙网带或铁弗龙布带

温度范围：RT-200℃（250℃）

升温时间：30min

送风方式：单面水平送风/垂直送风

加热方式：SUS#304电热器+热风循环.IR+热风循环

电力：AC380V/18KVA     AC380V/48KVA      AC380V/63KVA

溫控系統：

溫度範圍：室溫~230℃，常用200℃，常温升至200℃大约25~30分钟；

溫度控制器：.采用台湾“威纶”牌7寸触摸屏、日本“三菱”PLC、温度控制模组5组PID   自动演算，数字设定，配合台湾SSR控制，K型热电偶检测温度;

溫度均匀度：空爐200℃恒溫30min后溫差±3%℃（进料段除外）；

結構設計

內外材質：內箱採用SUS430＃不鏽鋼板，四周氬焊密封加工（防污染），；外箱採用：SS41＃鋼板經防鏽後靜電高溫粉體塗裝，皺紋白;

保溫材質：採用高級保溫棉，保溫厚度100㎜加空氣隔熱保溫。採用耐高溫矽膠迫緊，美觀無污染;

機台結構：加熱段用手动撑杆掀開式設計，方便檢修及清潔保養;

东莞市新铧机械设备有限公司是一家集光热固化设备的科研开发、生产制造、销售服务于一体的全方位、多功能新型科技型企业.

1、红外线隧道炉使用红外定向热辐射，热能转化率为97%，具有高节能性的隧道炉产品；
2、利用合理的运风原理，炉内温度均匀且综合考核较传统的烘干方式节能60%以上；
3、红外辐射渗透性强，"表里如一”的加热方式式，在烘烤过程中让油漆、涂层里的水分和溶剂蒸发掉，产品外表面不会产生气泡和小孔，能有效地提高油漆表面质量，增强涂层固化度及附着力；
4、运用PLC控制技术，快速响应的控制方式，使得温度控制更精准；
5、先进的结构设计及保温隔热技术，可使烘干设备的表面温度几乎接近于环境温度；
6、优质可靠的防尘技术，促进产品的可靠稳定性和成品率；
7、方便快捷的安装方式，可节省安装时间，积木搭配式的结构，可根据工艺的需要， 加减烘区长度 ， 以满足生产工艺的需求。

红外线隧道炉也称IR隧道炉，利用红外辐射源发出的红外光被产品以分子/原子共振的形式吸收，以达到对产品进行加热的目的！红外线加热方式的隧道炉具有高穿透力，可以对产品进行深度加热，是一种安全、高效、节能、环保的加热、烘干工艺！

隧道炉的高端配置：

（1）外表面采用高温冷板烤漆制作；

（2）双边配有链条传动，解决运输过程中跑偏的现象；

（3）炉体分段式加热，独立控制、操作方便；

（4）结构主要由输送机系统与烘干炉两大部分组成；

（5）采用日本进口的温控器，多段独立PID温度控制，炉内温度均匀；

（6）输送速度变频 调速，调节自如，运行平稳，生产效率高。

2、隧道炉的应用领域：

隧道炉是通用的烘干设备，应用领域广泛，如：食品行业、医药行业、触摸屏行业、电子行业、五金行业、模具行业、PCB/LED/LCD行业各大领域！

3、隧道炉的特点优势：

（1）适宜于需要长时间干燥物料，充分利用有效空间，处理量大；

（2）干燥介质在不同干燥区间水平，上下交互变换，循环利用，热效率高；

（3）排湿，温度可根据干燥物料特性分区间分别设置，工艺适应性广；

(4）自动化操作，可根据情况设计成全自动或半自动，更加省力。
