型号：XHSOL-ASD-00252

内箱尺寸L*W*H:2400*1000*500

外箱尺寸L*W*H：3600*1050*1650

进料口高：0-50mm

进料段长：500.mm

加热段长：2*1200.mm

冷却段长：200.mm

出料段长：500mm

输送宽度：1000.mm

输送方法：铁弗龙网带或铁弗龙布带

温度范围：RT-200℃（250℃）

升温时间：30min

送风方式：单面水平送风/垂直送风

加热方式：SUS#304电热器+热风循环.IR+热风循环

电力：AC380V/18KVA     AC380V/48KVA      AC380V/63KVA

溫控系統：

溫度範圍：室溫~230℃，常用200℃，常温升至200℃大约25~30分钟；

溫度控制器：.采用台湾“威纶”牌7寸触摸屏、日本“三菱”PLC、温度控制模组5组PID   自动演算，数字设定，配合台湾SSR控制，K型热电偶检测温度;

溫度均匀度：空爐200℃恒溫30min后溫差±3%℃（进料段除外）；

結構設計

內外材質：內箱採用SUS430＃不鏽鋼板，四周氬焊密封加工（防污染），；外箱採用：SS41＃鋼板經防鏽後靜電高溫粉體塗裝，皺紋白;

保溫材質：採用高級保溫棉，保溫厚度100㎜加空氣隔熱保溫。採用耐高溫矽膠迫緊，美觀無污染;

機台結構：加熱段用手动撑杆掀開式設計，方便檢修及清潔保養;

东莞市新铧机械设备有限公司是一家集光热固化设备的科研开发、生产制造、销售服务于一体的全方位、多功能新型科技型企业。主营产品：触摸屏无尘隧道炉、IR隧道炉、防氧化隧道炉、无尘烤箱、无尘UV固化机、防氧化烤箱、PCB专用烤箱、紫外线干燥设备、防静电流水线、IC/LED专用烤箱、真空/充氮烤箱、高低温干燥等相关设备；在PCB、FPD、LCD、LCM、TP、PV、LED、EL、MLCC、IC封装、CMOS、SMT、电脑键盘、薄膜开关、矽胶按键、光学镜片、光伏玻璃、线圈、化工、运动鞋、商标印刷、纸张印刷、汽车配件、塑胶等领域建立了良好的客戶使用网络。

箱体设计设计

产品配置：线体大梁和箱体外壳采用1.5㎜厚冷板折弯而成，整机外壳高温喷塑(非普通油漆)耐腐蚀易清洗，机架用40×80㎜方通焊接而成，配14㎜调节脚杯,可调节入料口的高度,中间100㎜厚耐高温硅酸隔热岩棉，底部配有高温隔热层。使炉体外部不烫手.

其它控制电路电器均采用国内正泰电器控制；每段炉腔各配运风马达1台，配10寸运风风轮，水平运风，加热区采用1P运风马达.计6台,加装1台废气排风马达,功率为1.5P,风量为2500m3/H,冷却部分加装冷却风扇4台,每台50W,使炉内温度更加均匀；每段炉腔内均匀装有台湾产散热片式不锈钢发热管,每段配9条不锈钢发热管，每条800W均匀分布在配在炉腔内部，分6段12路控制（达到设定温度时会自动关掉其中几段发热管，降低加热功率，其达到省电效果）。整机器采用独立的电器控制柜来控制,每段采用双温控器控制,内部温差控制在±3度.配有温度监测检测点,数字显示输送带的速度,和温度,增加运输带卡死报警停机功能.

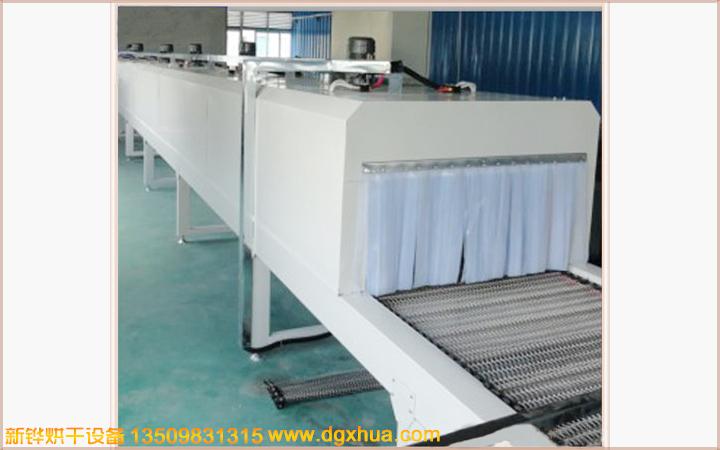

传动部分：采用加强型链条式不锈钢网带,中间配有链条式拖动道轨和小滚筒.机头机尾配可调节的主动滚筒,防止网带跑边.网带中间每隔8 mm穿有10厘不锈钢圆钢作为网带加强筋来支撑烘烤物品的重量.
