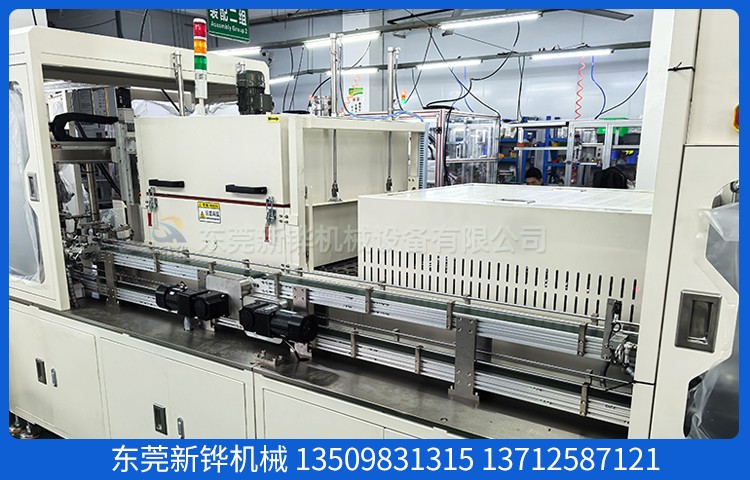

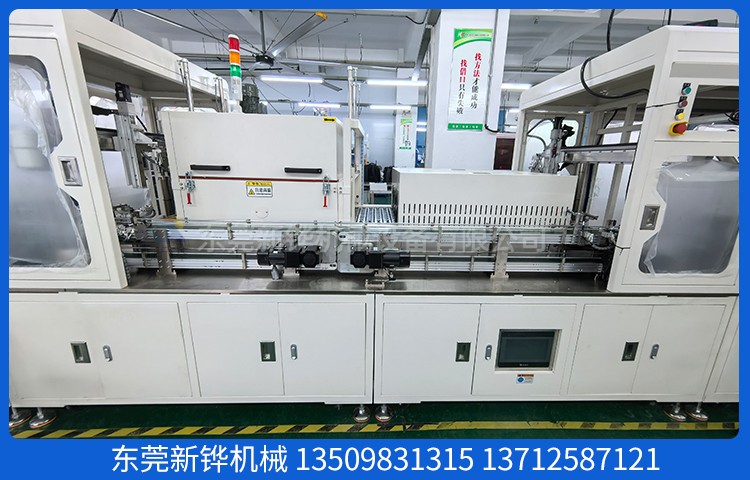

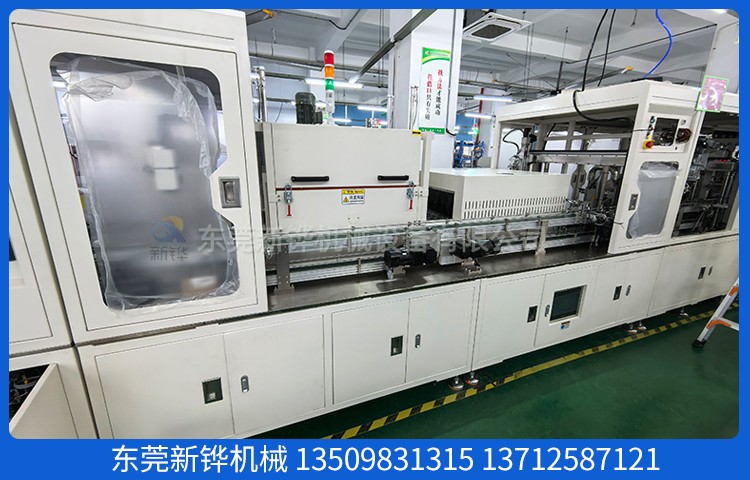

铁芯绝缘固化对温度均匀性、停留时间和冷却稳定性要求较高。本设备烘烤温度可在室温至200℃范围内调节，常用工艺温度约110℃±10℃，适合对绝缘层、粘接层进行中低温固化；输送速度采用1000-3000mm/min变频调速，可根据12S/个的生产节拍灵活匹配，使产品在烘烤区、自然冷却区、轴流风冷区分别获得约25分钟、10分钟、30分钟的工艺停留时间。

风冷区通过合理风道与可调式风门控制风量风压，冷却后产品温度可控制在35℃以内，波动不超过“±10℃”，有利于降低出炉温差，减少后续搬运、检测或装配过程中的热变形风险。

核心卖点

l 三段式连续固化：烘烤、自然冷却、轴流风冷一次完成，减少工序转移，适合流水线连续作业。

l PID精准温控：每个温区至少配置3个温度探头，控温精度±10℃，提升炉内温度一致性。

l 变频输送匹配节拍：输送速度1000-3000mm/min可调，便于根据铁芯规格和固化曲线优化产能。

l 智能监控报警：具备加热管电流监控功能，异常时可自动报警并定位损坏位置，降低停机排查时间。

l 便于运输安装：单段尺寸不超过2200×1300mm，现场拼接方便，适合厂房空间受限场景。

l 检修友好：炉盖采用电动撑杆掀开，每段侧面设置检修窗口，便于更换加热管及日常维护。

主要技术参数

项目	参数
烘烤温度	室温-200℃可调，常用110℃±10℃
控温方式	PID控制，每区≥3个温度探头，精度±10℃
生产节拍	约12S/个
工艺时间	恒温25分钟，自然冷却10分钟，风扇冷却30分钟
输送速度	1000-3000mm/min，变频调速
输送高度	900±30mm
烘烤宽度	580mm净宽
物料进出高度	210mm可调节
加热方式	螺纹加热管循环加热系统
风冷噪音	≤75分贝@1米
电源	380AC三相平衡接法

结构与材质

外形尺寸：长3600×宽1300×高1720mm

烘箱外尺寸：长2800×宽900×高1000mm

烘箱内尺寸：长2800×宽930×高530mm

自然冷却尺寸：长300×宽930×高530mm

轴流风冷尺寸：长930×宽930×高530mm

内胆材质：T1.2mm不锈钢

外胆材质：T1.5mm镀锌板烤粉

机架材质：40×40×3.0mm方通

密封处理：烘箱盖衔接处密封处理，减少热量散失

表面安全：箱体表面温度不超过40℃，操作更安全

操作与维护

设备支持各段温度独立显示，历史温度曲线可自定义缩放查看，便于工艺工程师核对升温、恒温及冷却过程。加热系统具备电流监控与异常报警功能，可快速判断加热管状态。炉盖电动开启、侧面检修窗口设计，使日常点检、清洁和部件更换更加便捷。

售后服务

整机保修一年，提供专业安装与技术支持，可根据客户铁芯规格、产线节拍和厂房布局进行适配调整。

标准规格型号选配项目产品视频根据客户要求设计，非标定制不同规格


产品介绍

独特性能

客户可选配置

内胆全不锈钢氩弧焊满焊，防止机台自身产生灰尘；内部洁净无尘；

双重超温保护,安全更可靠；

内部热风循环，烘烤物件受热均匀；

升温时间快,温度稳定精准；

国内一流的隔热、断热、保温技术，密封效果优；

机体外壳温度低，对室内环境温度影响较小；

多种加热及运风方根据产品设定；节能省电、安全环保。

可充氮气气氛保护,达成无氧化烘烤环境。

控制系统、料盘、推车可依客户需要选择配备。

颜色选择图例

客户可以依照色卡指定色彩制作。

※根据烘烤产品搭配不同料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。

温控选购配备

温控器（单段/8段-256段可编程式）
台湾宇电温控表		日本欧姆龙智能型温控表
日本进口256段可编程式欧姆龙温控仪		日本OMRON温控器
温度记录仪
进口多通道彩屏无纸记录仪		进口多通道有纸记录仪
进口PARTLOW圆图温度记录仪		进口YOKOGAWA 48通道温度记录仪
记录组
手提式温度记录器组 6点		IR 电脑温度记录器组6点~12点
计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。
电力输出，可按照SSR、SCR、SSPR等电力自动调整器。

触摸屏+PLC
威伦7寸		Proface
三菱		西门子
工控机以太网远程监控

计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。
电力输出可安装SSR、SCR、SSPR等电力自动调整器。
