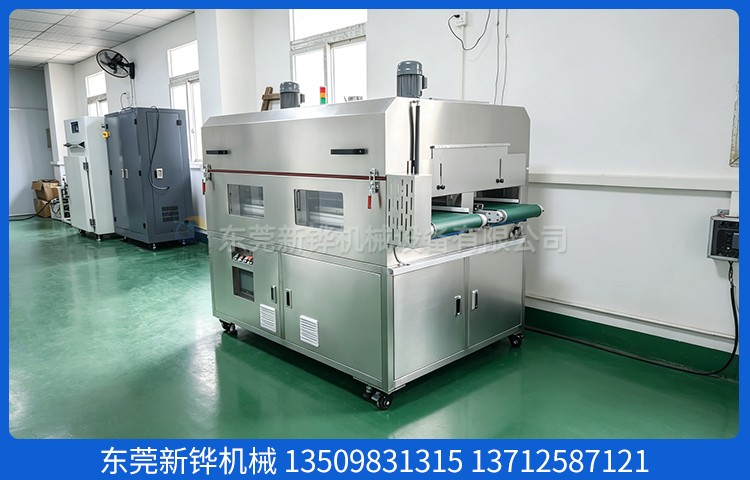

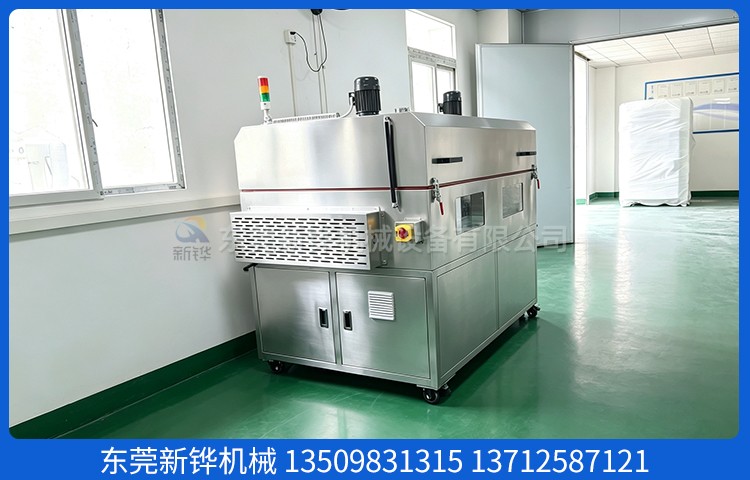

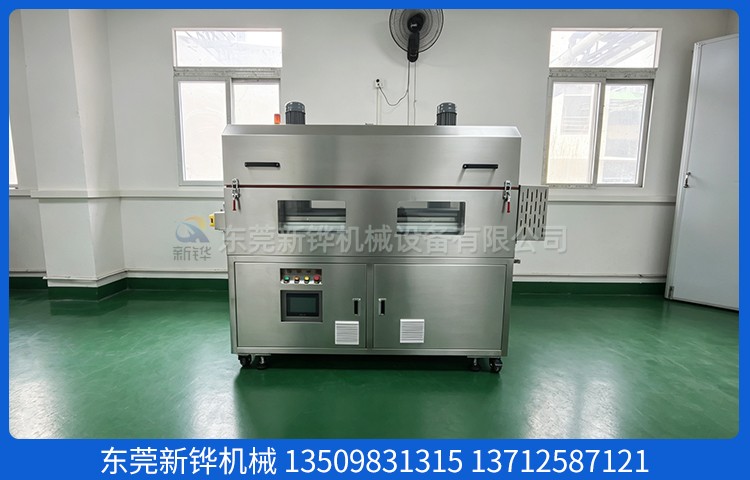

设备名称:环形烘干隧道炉

设备型号:XHSO-1.6-03-4R-2T

设备电源:AC380V  3φ  50HZ  10KVA

烘烤尺寸:长1500 × 宽350 × 高100mm *2条

外形尺寸:长1600 × 宽1100× 高1650mm（以实物为准）

机台结构:进料长度:100mm；加热长度:1500mm；

进炉高度:产品进炉口有效高度100mm。

中心距离:两条输送皮带中心距离550mm.

观察窗口:炉体两侧和移动模组开5个带观察窗检修门,炉子内部装耐高温防爆照明。

机台定位:整机3寸脚轮、M18腳杯。

内箱材质:T1.2mmSUS304#不锈钢。

外箱材质:T1.5mmSUS304#不锈钢。

机架材质:T2.0*40*40mm 304#方通加封板。

机台颜色:不锈钢本色,表面纹路一致。

保温材料:高密度白色硅酸铝棉100mm。

外部温度:内部90度情况下,外部温度小于30度。

防护标签:设备高温部分加贴高温警示标识。

温度范围:常温～MAX120℃可调。

温度均匀:恒温后空炉90℃单点测温±5℃（进出料段除外）

温控方式:欧姆龙智能温控器PID自动整定控温功能（有485通讯功能）

人机界面:7寸威伦触摸屏+信捷/汇川PLC可编程控制器。

参数功能:速度、风机、加热、温度、温度曲线等设定。

运风电机:長軸型高温馬達4組370W配強力型多翼式風輪。

进风方式:进风口安装耐高温不锈钢网过滤装置。

排风方式:￠90mm可调节风阀。

加热元件:环形烘干隧道炉采用不锈钢电热管,加热功率:8KW。

升温速率:空炉常温～75℃约需时间20分钟.

输送方式:宽350mm墨绿色PU皮带（摩擦力小）,

清洁装置: 皮带下方安装快拆除尘粘滚。

输送速度:精研调速电机配电子调速器10-30分钟可调。

输送高度:环形隧道炉输送带表面距离地面750+30mm可调。

平移机构:亚德克气缸模组推动平移产口载具。

安全保护:超溫停止加熱並警報裝置；馬達、電熱過電流保護；控制回路短路及過載保護；漏電斷路器；電源逆向防止器；控制面板急停开关、三色指示灯（红色故障,黄色待机,绿色运行）为施耐德品牌。

防护标识:所有带电外露部位加装绝缘保护罩,危险处贴有警示标识,电柜防护等级IP54。

使用条件:主電源采用AC 220V/380V/ 50Hz 三相五線制；环境相对湿度40%-50%,温度为20-30摄氏度；气管负载压缩空气压力大于5bar。

注意事项:烘烤的产品不能含有高濃度易燃、易爆挥发性氣體或溶剂.。
