涂料UV固化机（XHUV-702A）产品说明

品牌：东莞市新铧机械设备有限公司

关键词：涂料UV固化机,UV固化机,UV固化设备

产品简介

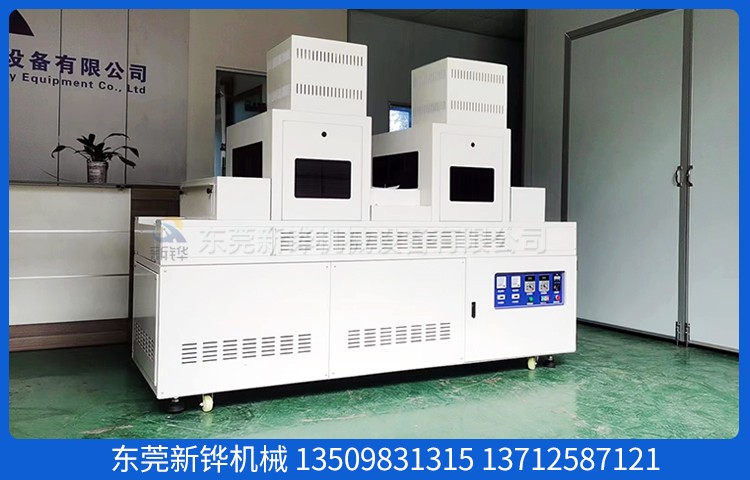

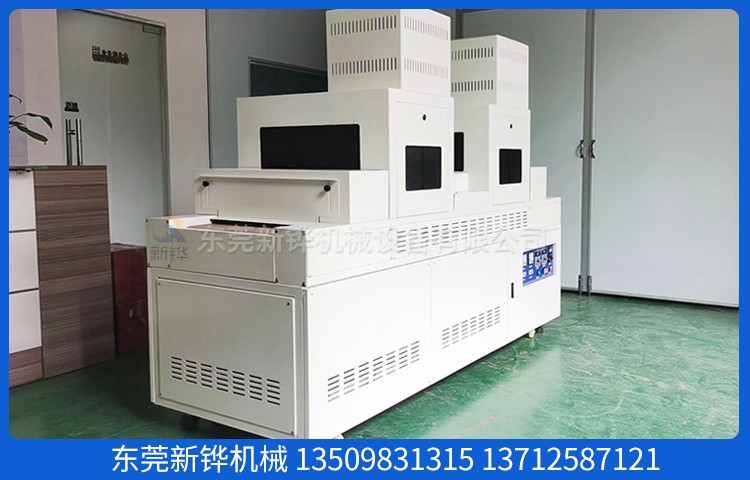

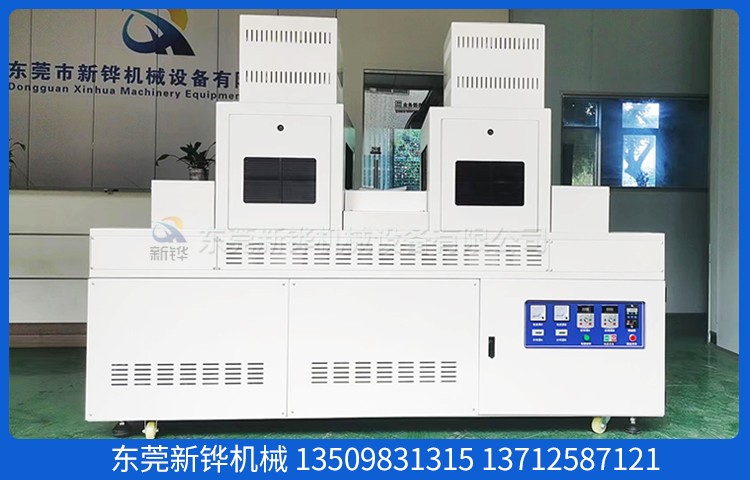

XHUV-702A涂料UV固化机是隧道式连续UV固化设备，专为各类UV涂料涂装后快速光固化开发。利用365nm紫外光激发涂料光化学反应，几秒内完成涂层固化，固化膜层附着力强、硬度均匀，可对接流水线自动化生产，广泛用于各类工件表面UV涂料连续固化加工。东莞市新铧机械设备有限公司可按需配套产线方案，稳定适用于工厂大批量涂装生产。

产品核心优势

1.大功率双灯照射，固化效果稳定：配置2支7KW水银灯管，365nm主波长，搭载无极强弱光调节+点灯累计计时功能，可根据涂料厚度、材质调节UV能量，保证涂层固化一致。铝合金反射灯罩搭配光学隔热玻璃，提升紫外利用率，减少热量传导。

2.可调式照射结构，适配多规格工件：UV灯罩手动调节高度0200mm，网带输送宽度600mm，输送速度16m/min电子调速，LED数字显示速度，满足不同工件、不同涂料工艺参数切换。

3.整机扎实耐用，散热排风系统完善：机架采用T2.0mm铁方通焊接，外箱T1.2mm冷板、内箱SUS430不锈钢灯罩；顶部离心风机送风+双层排风结构，带洁净过滤器，及时排出固化产生热气，降低机内温度。两侧闭式回风百叶活动门，检修维护便捷。

4.多重安全保护，工业生产可靠：配备马达过流保护、短路过载保护、漏电断路器、电源逆向防止器；电柜IP54防护等级，带电部位绝缘护罩，危险区域警示标识，符合工业安全标准。

5.安装灵活，适配车间布局：底部配置3寸承重脚轮+M18可调脚杯，高度可调范围+50mm，方便移位、定位调平。整机采用皱纹灰白色静电粉体涂装，防锈耐腐蚀。

设备结构参数

l 机器型号：XHUV-702A

l 机台电源：AC380V 3φ 50HZ 17KVA；主电源AC 220V/380V/50Hz三相五线制

l 固化尺寸：长1500×宽560×高200mm

l 输送尺寸：长2500×宽800×高1950mm（以实物为准）

l 分段结构：入料口高度100mm；进料段500mm（含遮光罩250mm）；光固段1500mm；出料段500mm（含遮光罩250mm）

l 光源配置：2支*7KW水银灯管，总长584mm，有效发光450mm，波长365nm；无极调光电子电源，点灯累计计时

l 输送系统：600mm宽4*4网格咖啡色特氟龙网带，带导条纠偏；电子调速电机，速度1~6M/min，LED速度数显

l 送风排风：顶部高速离心风机双风咀送风，配洁净过滤器；顶部离心排风+底部两侧排风

l 材质：机架T2.04040铁方通；外箱T1.2mm冷板折弯；内箱灯罩T1.2mm SUS430不锈钢；整机静电粉体皱纹灰白色涂装

l 安装：3寸承重脚轮+M18可调脚杯，高度可调+50mm；两侧闭式回风百叶活动门，便于检修

l 使用环境：环境相对湿度40%-50%，环境温度20-30℃

l 安全配置：马达过电流保护、控制回路短路及过载保护、漏电断路器、电源逆向防止器；带电部位绝缘保护罩，危险警示标签，电柜防护等级IP54

适用场景

各类平面工件UV涂料、UV面漆连续固化作业，可接入涂装流水线，实现喷涂后即时UV固化。

⚠️ 使用注意事项：待烘烤固化产品不可含有高浓度易燃、易爆挥发性气体或溶剂。

售后与培训服务

1.质保：设备送货起质保1年；灯管保固1000小时。质保期内非人为质量问题免费维修；质保期满后配件损耗故障，仅酌情收取配件工本费。

2.培训：免费提供设备操作、日常维护、程序设置、故障排除培训；长期提供免费技术咨询、远程故障处理；定期回访跟踪设备使用状况。
