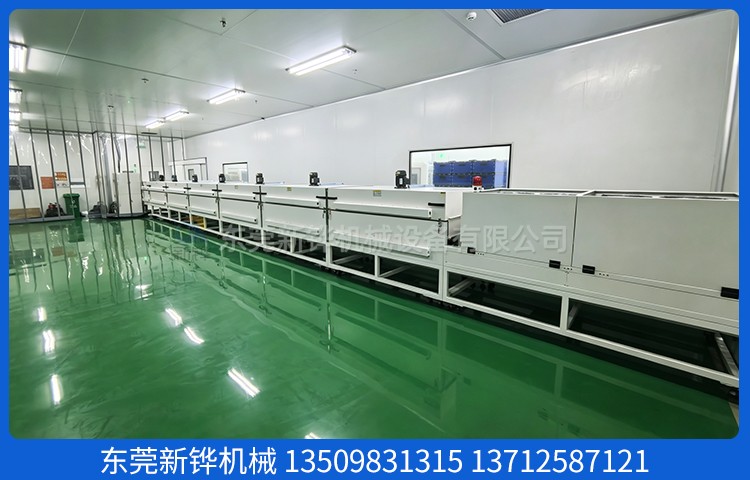

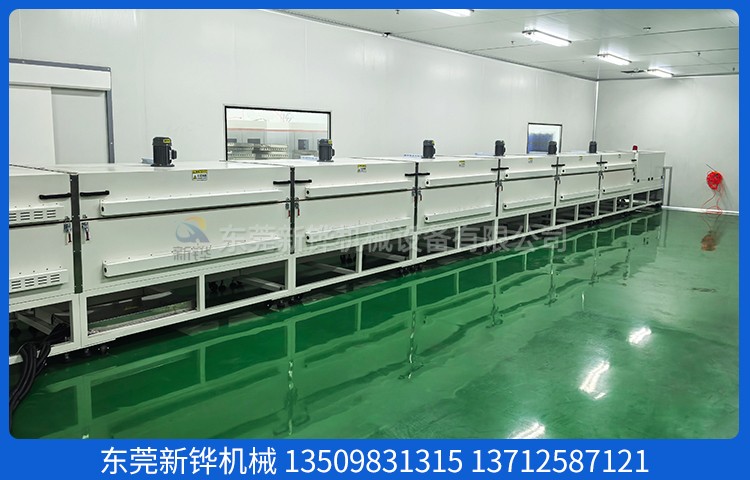

设备名称:隧道烘烤线

设备型号:XHSO-19.5-09-7R

机台电源:AC380V  3φ  50HZ   180KW±10%

烘烤尺寸:长13000 × 宽900 × 高250mm

输送尺寸:长19500 × 宽1150 × 高1600mm（以实物为准）

机台结构:入料口高度:20-250mm，进料段:500mm，恒温段:13000mm（7节），冷却段:4700mm，出料段:1300mm

检修方式:手动撑杆保护设计，方便检修及清洁保养。

机台定位:安裝承重M20腳杯， 3寸腳杯方便設備的固定和多段拼接。

内箱材质:T1.2mm不锈钢板折弯加强焊接加工。

外箱材质:T1.5mm 厚冷板折弯加强焊接加工，打磨防锈。

机架材质:T2.0*40*40mm 铁方通焊接成型，机架四面不封板。

机台颜色:隧道烘烤线经防锈处理后靜電高溫粉體塗裝，整机为邹纹灰白色。

保温材料:100K硅酸铝石棉保温，保温层厚度80-100mm。

门密封条:₵20mm耐高硅胶密封条密封处理，美觀無污染。

温度范围:常用温度250℃,最高温度:常温～MAX200℃可调，空爐200℃恆溫30min後溫差±5℃%（不含进出料段）。

温控系统:智能温度控制器配合SSR控制, 具备PID自整定参数平衡调温校正功能，輸入模式為 K型熱电偶，屏内设置温度曲线，保存时间3个月。

运风电机:長軸型高温馬達多組配強力型多翼式風輪，经过搅拌循环运风設計，均勻性佳。

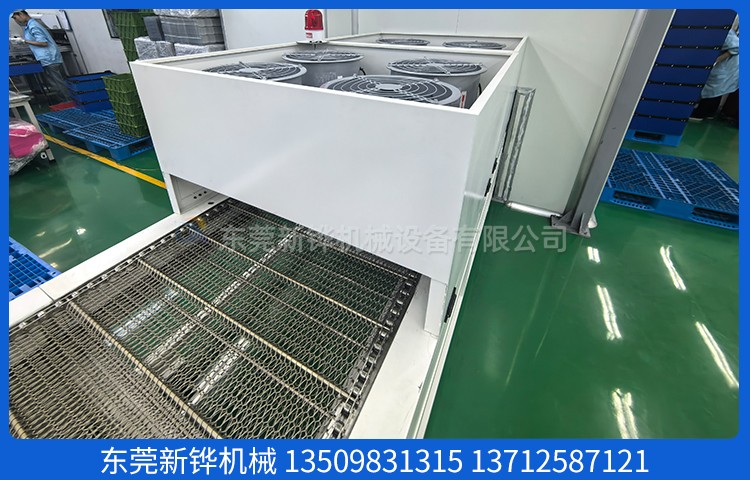

冷却区:4组冷却风机共16个冷却风机。

加热功率:隧道烘烤线采用不锈钢电热管，加热功率:170KW。

输送网带:宽900mm，SUS201#不銹鋼鏈條配節距190mm1支12厘SUS201#不銹鋼串杆+SUS201#不銹鋼輸送網

输送速度:常用0.2-2m/min任意调节。

输送动力:马达、减速机、链轮、链条传动带动链网运行，变频器调节速度，温度未达到设定温度内输送带不会运行。

安全保护:超溫停止加熱並警報裝置、馬達、電熱過電流保護、控制回路短路及過載保護、漏電斷路器、電源逆向防止器等…合乎國際安全標準。

防护标识:所有带电外露部位加装绝缘保护罩，危险处贴有警示标识，电柜防护等级IP54。

使用条件:主電源采用AC 220V/380V/ 50Hz 三相五線制，环境相对湿度40%-50%,温度为20-30摄氏度。

注意事项:烘烤的产品不能含有高濃度易燃、易爆挥发性氣體或溶剂。

售后服務:設備自送貨之日起质保期为壹年，质保期内发生非人为质量问题免费维修。

培训服務:免费提供日常維護、技術咨詢、故障處理等培训內容,不定期对设备使用状况进行质量跟。

验收标淮:本机台不含供电电源线、排风管道，以双方签定的技术协议书为标淮。

随机资料:设备交付时附设备使用说明书、主要部件说明书、软件备份各1份。

交货日期 簽定合同收到訂金之日起20个工作日完成。
