一、产品概述

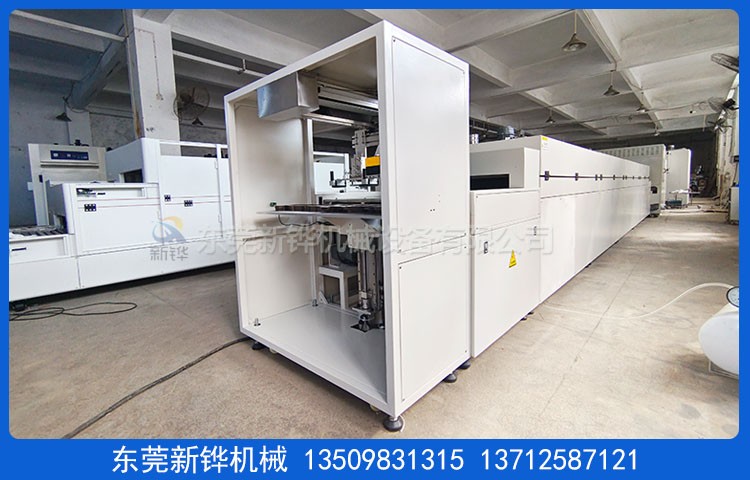

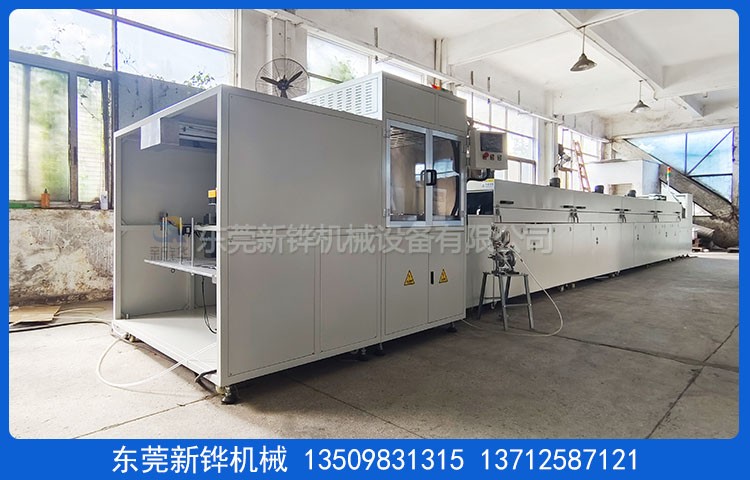

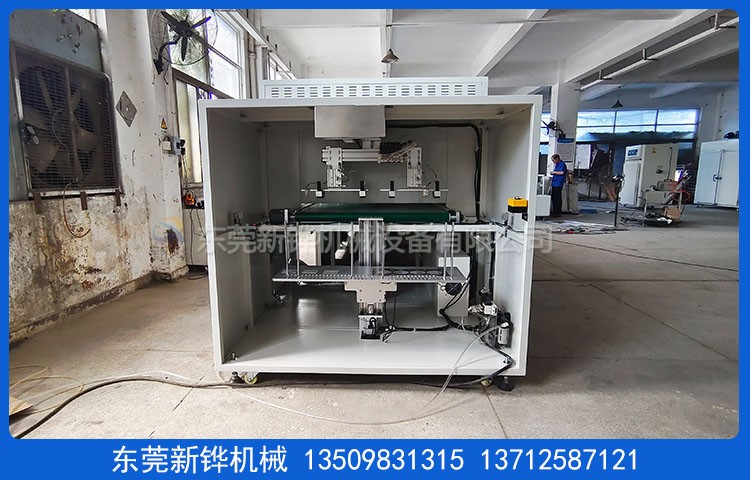

东莞市新铧机械设备有限公司专业研发制造的五金喷涂隧道炉，是一款专为五金件表面涂装工艺打造的高效连续式固化设备。该设备广泛应用于五金喷涂、防粘剂喷涂及各类涂料的快速固化烘干工序。设备采用先进的红外线加热技术与智能PLC控制系统，确保工件在输送过程中受热均匀、固化彻底，有效提升产品表面质量与生产效率。

二、核心技术参数

机台型号：XHSO-14-09-4IR-1T

外形尺寸：L10000 × W1260 × H1550 mm（以最终设计为准）

内箱尺寸：L8000 × W960 × H100 mm（以最终设计为准）

设备电源：AC380V±5%，50Hz，三相五线制

加热功率：红外线加热总功率28KW，恒温功率14KW

温度范围：常温～80℃可调，常用工作温度120℃

输送系统：900mm宽特氟龙防粘网带，输送速度1-4m/min无级可调，输送高度900±30mm

三、结构与材质配置

内箱材质：采用T1.0mm SUS201#不锈钢板精工制作，耐高温、耐腐蚀，易于清洁维护。

外箱材质：T1.4mm SS41#冷轧钢板折弯成型，表面经防锈处理后静电高温粉体涂装，整机呈邹纹灰白色，美观耐用。

机架结构：T2.0×40×40mm铁方通焊接，四面封板加固，确保设备运行平稳。

机台定位：2米一节模块化设计，底部安装可调脚轮脚杯，高度灵活调节，适应不同厂房布局。

保温系统：100mm高密度岩棉隔热保温层，有效降低热量散失，节能省电，外壳温度低，改善车间工作环境。

四、智能控制系统

人机界面：触摸屏+PLC可编程控制器+4路温度模块，操作直观便捷。

温控系统：采用精密K型热电偶输入，具备PID参数自动校正与温度自动整定功能，控温精准稳定，确保固化工艺一致性。

运风系统：长轴型烤箱马达搭配多翼式镀锌风轮，多组循环热风设计，炉内温度均匀性优异。

五、产品核心优势

高效固化：红外线加热升温迅速，恒温功率仅14KW，节能效果显著，大幅缩短固化时间。

防粘设计：特氟龙网带有效防止涂料粘连，保障五金件表面光洁度，减少不良率。

智能控温：PLC+触摸屏双控系统，支持多段温度设定与实时监控，工艺参数可追溯、可优化。

灵活适配：输送速度无级可调，模块化机台设计便于扩展与搬迁，满足多品种、小批量及大批量生产需求。

安全环保：高密度保温+低温外壳设计，降低能耗与烫伤风险；整机静电粉体涂装，无挥发性有机物排放。

六、应用领域

五金件喷涂固化（如门窗五金、家具五金、汽车配件等）

防粘剂喷涂烘干（如模具脱模剂、不粘锅涂层等）

各类溶剂型/水性涂料的快速干燥与固化

电子元器件、塑胶件表面涂装烘干

七、品牌与服务保障

东莞市新铧机械设备有限公司专注工业烘烤设备研发制造15年，提供从方案设计、生产制造、安装调试到售后培训的全流程服务。设备整机质保1年，核心部件质保2年，终身提供技术支持与备件供应。支持非标定制，可根据客户产能、工艺及厂房条件量身打造专属喷涂隧道炉解决方案。

八、关键词覆盖

五金喷涂隧道炉、防粘剂喷涂隧道炉、喷涂隧道炉、红外线固化炉、PLC控温隧道炉、特氟龙网带烘干线、五金件固化设备、连续式喷涂烘干线

东莞市新铧机械设备有限公司
地址：广东省东莞市万江区滘联路70号
联系人：蓝经理 135-0983-1315 / 赖经理 137-1258-7121
电话：0769-82983077
邮箱：dgxhua@126.com
官网：www.dgxhua.com

注：产品参数以实际设计图纸及合同约定为准，欢迎来电咨询定制方案。
