一、产品概述

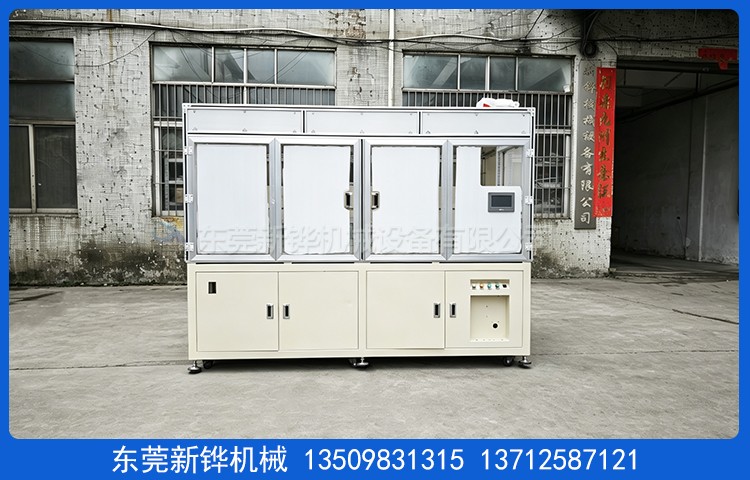

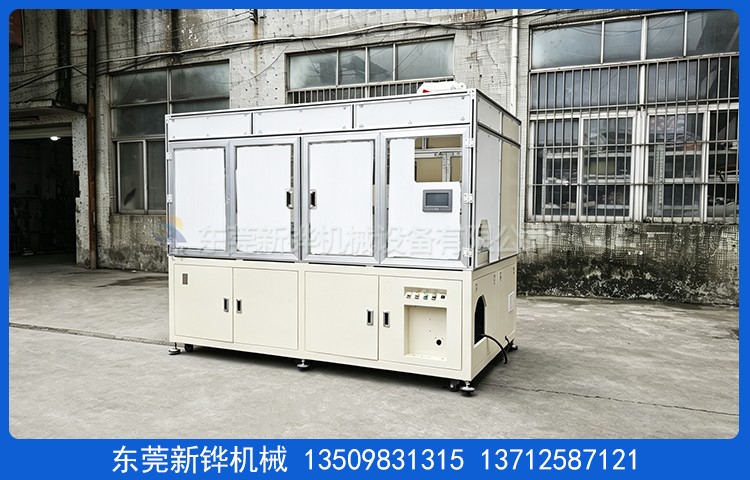

东莞市新铧机械设备有限公司专业研发制造的XHMO-5Y-280T型转子固化冷却炉（又称转子焗胶固化冷却机），是一款集高效固化与快速冷却功能于一体的自动化热处理设备。本机专为转子生产工艺设计，采用“左进右出”的连续式输送结构，实现从烘烤到冷却的一体化作业。设备具备精准温控、均匀运风、安全节能等核心优势，广泛适用于电机转子、电子元器件等行业的胶水固化及冷却定型工序，有效提升产品品质与生产效率。

二、核心技术参数

设备型号：XHMO-5Y-280T

电源规格：AC380V 3φ 50HZ，总功率15KVA

输送尺寸：长2610 × 宽1500 × 高1900mm（以实物为准）

温度范围：常用120–150℃，可调范围室温+10℃至180℃

升温速率：空炉常温升至150℃约10分钟

输送节拍：22秒/个，08B加长销链条，配280个铝质治具杯

烘烤产能：约170个/小时（烘烤区），冷却区约100个/35分钟

出料温度：35–40℃，确保产品安全取出

三、结构与材质设计

内箱材质：T1.2mm SUS430#不锈钢板，全密封满焊工艺，确保炉内洁净无污染。

外箱材质：T1.5mm冷板折弯加强焊接，经打磨防锈处理，坚固耐用。

机架结构：T3.05050mm铁方通焊接成型，整体封板设计；台面10厘水平加工，治具杯底面离地高度850±10mm，符合人体工学操作。

保温系统：80mm厚白色硅酸铝保温层，有效减少热量散失，节能高效。

密封设计：₵20mm耐高硅胶双密封条，美观且防止热气外泄。

表面处理：整机经防锈处理后静电高温粉体涂装，颜色RAL9010（可按客户色板定制）。

四、温控与运风系统

温控配置：采用欧姆龙温控器+SCR控制中波红外线电热管，具备PID自整定功能，控温精准稳定。

温度记录：配备六点温度记录仪，实时监测炉内温度分布。

运风方式：顶部马达+风轮垂直循环运风设计，经风道均匀分散，确保炉内温度一致性。

进排风系统：排风口配￠90mm可调节风阀，灵活控制炉内气流与湿度。

五、输送与操作设计

输送动力：松下伺服电机+减速电机，速度无级可调，运行平稳精准。

上下料方式：人工手动放/取料，配备光电检测装置，自动记录烘烤区与冷却区产品数量。

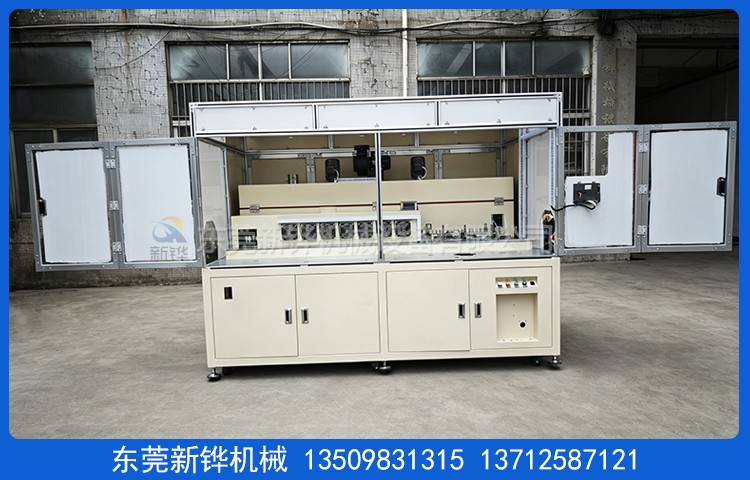

检修设计：加热段采用气弹簧撑杆掀开+手动撑杆保护，便于日常清洁与维护。

移动定位：安装3寸M20承重脚杯，方便设备移动与固定，适应不同产线布局。

防护罩：国标40402.0mm型材+5.0mm透明亚克力罩，可视操作，安全美观。

六、安全保护系统

多重安全防护：超温自动断电报警、马达与电热过电流保护、控制回路短路及过载保护、漏电断路器、电源逆向防止器等，全面符合国际安全标准。

电气防护：所有带电外露部位加装绝缘保护罩，危险区域贴有警示标识，电柜防护等级IP54，确保操作安全。

七、使用条件与注意事项

电源要求：AC 220V/380V/50Hz三相五线制

环境条件：温度20–30℃，相对湿度40%–50%

安全警示：严禁烘烤含高浓度易燃、易爆挥发性气体或溶剂的产品，避免安全隐患。

八、应用价值

XHMO-5Y-280T转子固化冷却炉以高精度温控、均匀热场分布、高效连续输送及完善的安全系统，为转子生产提供稳定可靠的固化冷却解决方案。设备操作简便、维护便捷、节能环保，显著提升产品固化质量与产线自动化水平，是电机制造、精密电子等行业理想的热处理设备选择。

东莞市新铧机械设备有限公司——专注热处理设备研发制造，为您提供专业、高效、安全的转子固化冷却炉整体解决方案。
