出品厂家：东莞市新铧机械设备有限公司

核心关键词：铜网烧结隧道炉、均热板高温隧道炉、VC真空烧结炉、高真空钎焊炉

一、产品概述

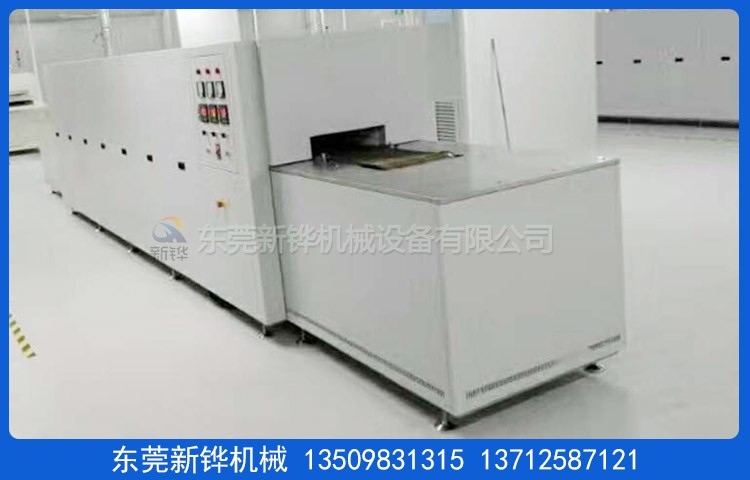

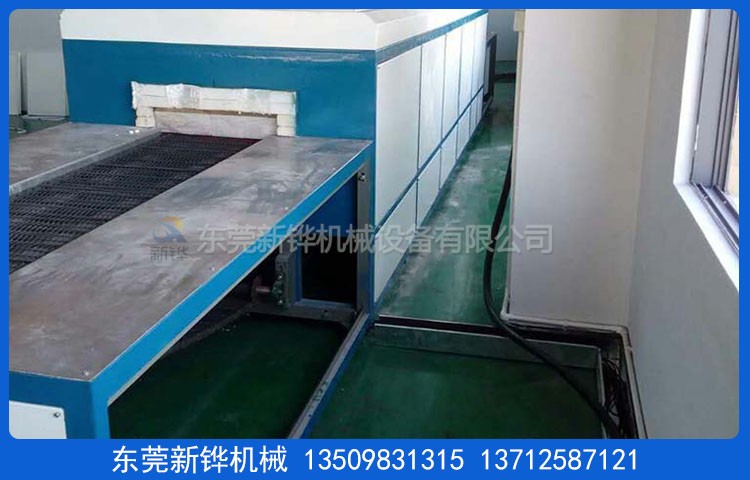

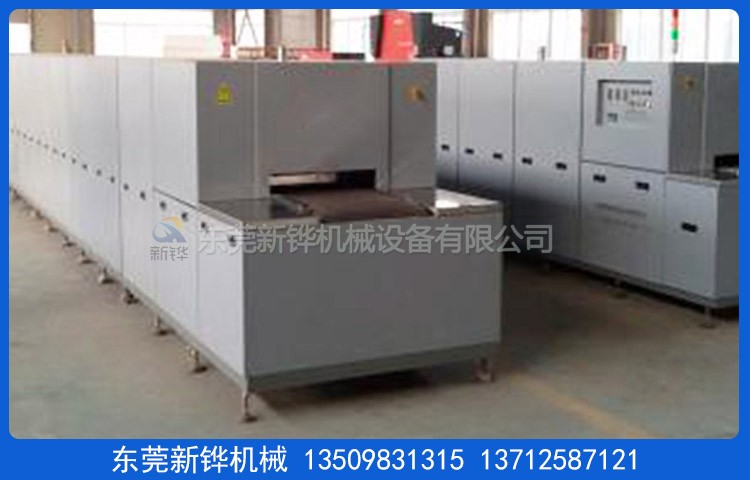

铜网烧结隧道炉是东莞市新铧机械设备有限公司针对粉末冶金、电子元件及新能源散热材料等领域研发的高效连续式热处理设备。该设备专为高精度烧结工艺设计，采用水平送风系统与进口耐高温网带输送，确保炉内温度均匀性与产品烧结一致性，广泛应用于VC均热板、高频铁氧体、金属粉末还原等核心工艺环节。

二、核心设备参数

1.设备型号：XHSJ-500-8R

2.有效内箱尺寸：L9500×W530×H120mm

3.整机外箱尺寸：L11500×W1600×H1550mm

4.加热分区：8区独立控温，分段升温保温精准可控

5.额定加热功率：210KW

6.炉温均匀度：±2%（国标空载检测标准）

7.送风结构：全域水平循环送风，无局部温差、工件受热均衡

8.输送载体：进口SUS314耐高温金属网带，抗高温蠕变、不易断裂、使用寿命长

9.工作温度区间：室温RT~1180℃，覆盖绝大多数金属烧结工艺需求

10.保护气氛耗气量：20Nm³/h，气氛稳定、低损耗

11.供电规格：AC380V三相五线工业电源

三、产品核心优势

1.八段分区控温，温场高度均匀

8组独立加热模块分段控温，搭配水平对流循环送风系统，全域温差控制在±2%以内，避免工件局部过烧、欠烧，保证同批次产品密度、硬度、导热性能高度统一，适配VC均热板、磁芯、粉末冶金件等高一致性要求产品烧结。

2.SUS314进口网带输送，适配长期量产

选用耐高温专用SUS314合金网带，1180℃高温下不易软化变形、抗氧化、耐磨抗拉，连续输送无跑偏卡顿，可承载薄型散热板材、小型粉末压坯、精密电子元件，输送速度无级可调，完美衔接前后冲压、脱脂、检测流水线。

3.宽温域适配，多材料烧结通用

升温区间覆盖室温至1180℃，可灵活匹配低温还原、中温保温、高温致密全工艺，一台设备兼容铁基/铜基粉末、合金、陶瓷磁材、散热铜板等多品类工件生产，减少企业多台设备投入成本。

4.可控气氛系统，杜绝氧化脱碳

标准20Nm³/h稳定气氛供给，炉内密闭气氛隔绝空气，实现金属粉末还原、无氧化烧结，成品无发黄、起皮、氧化斑点，大幅提升含油轴承、VC液冷板、合金电极良品率。

5.一体化长炉体设计，连续高效生产

9.5米有效加热腔，长行程缓升温、恒温、缓降温工艺段，生坯缓慢受热释放内部润滑剂，降低烧结变形、开裂风险；全自动连续走料，替代箱式炉间歇生产，产能提升3倍以上，适配大批量工业化量产。

6.工业整机耐用结构，运维简单

整机加厚钣金密封炉体，隔热层高密度保温棉，热量流失少、能耗可控；模块化加热组件，单区故障可单独检修不影响全线停机；搭配超温、断气、网带跑偏多重安全报警，生产安全有保障。

四、适用行业与烧结品类

（一）粉末冶金领域

铁基、铜基粉末冶金零部件高温烧结；金属粉末还原处理；PM结构件、含油轴承、摩擦材料批量烧结成型。

（二）散热均热板行业

VC液冷板、VC真空均热板高温烧结、管帽封装烧结；超薄散热铜板精密高温处理，对标均热板高温隧道炉、VC真空烧结炉工艺需求。

（三）电极导电材料

电机碳刷、金属导电极高温烧结成型，保证导电性能稳定。

（四）精密电子元件

高频铁氧体电感、磁芯烧结；非晶合金、铍钼合金热处理；TO管座、小型电子金属封装件烧结，适配电子精密零部件洁净高温制程。

对标配套设备场景

可搭配高真空钎焊炉组成完整金属热处理产线，覆盖钎焊、烧结全工序，一站式解决金属精密零部件高温加工需求。

五、厂家服务说明

东莞市新铧机械设备有限公司专注工业高温隧道炉非标定制十余年，XHSJ系列铜网烧结隧道炉支持炉体长度、网带宽度、加热功率、气氛系统、自动化上下料按需改装；提供上门方案勘测、工艺试样、设备安装调试、终身售后维保全流程服务，为粉末冶金、新能源散热、电子制造企业提供稳定、高良品率的连续烧结成套解决方案。
