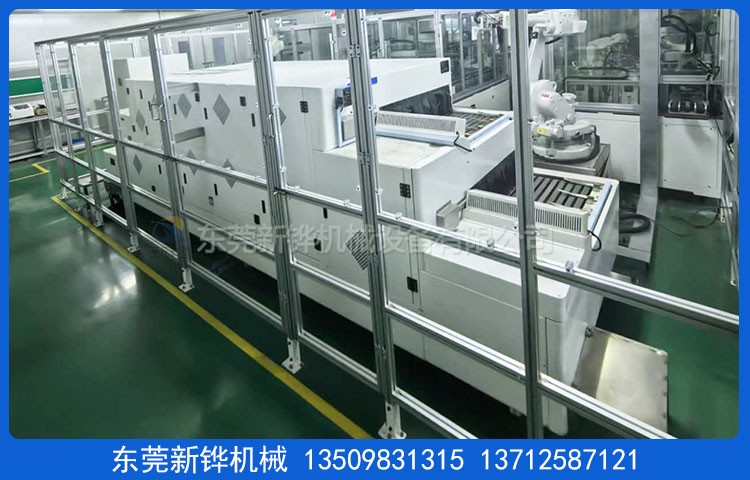

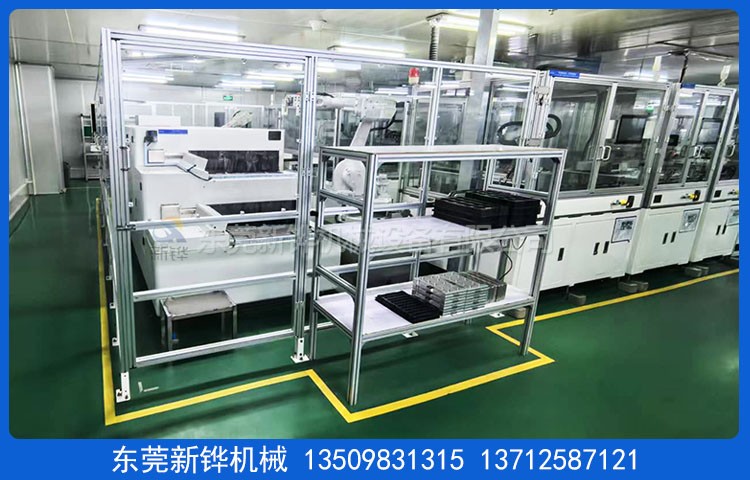

设备名称:两层输送炉
设备型号:XHSO-2.5-07-2T
设备电源:AC380V 3φ 50HZ 12KW
加热尺寸:长1100 × 宽750× 高110mm
外形尺寸:长2500 × 宽940 × 高1620mm（以实物为准）
机台结构:入料高度:110mm；上料区:300mm；加热区:1100mm; 冷却区:700mm下料区:400mm。
检修方式:手动掀开+撑杆保护检修。
机台定位:多段拼接配3寸脚轮、M18腳杯。
内箱材质:T1.2mmSUS201#不锈钢板。
外箱材质:T1.5mmSS41#镀锌钢板。
机架材质:T2.0*40*40mm方通+封板。
机台颜色:靜電高溫粉體塗裝，整机波纹灰白色RAL9010。
保温材料:高密度黄色岩棉厚度100mm。
防护标签:设备高温部分加贴高温警示标识。
温度范围:室温+10℃～150℃可调。
温度均匀:恒温空炉测温100±5℃（进出料口除外）
温度控制:7寸触摸屏+编程控制器+温度模块PID控制。
輸入模式:精密 K型熱电偶配合可控硅控制加热。
运风方式:两层输送炉经过风道分散后循环运风設計。
运风电机:長軸型高温馬達多組配多翼式風輪。
排风方式:￠90mm可调节排风阀门。
加热元件:红外线陶瓷电热管，加热功率:20KW。
升温速率:空炉常温～100℃大约15分钟。
输送方式:总宽730mm不锈钢串杆链条（2层）。
输送速度:按20分钟烘烤时间输送变频器调速。
输送高度:输送带表面距离地面1050+30mm。
冷却方式:冷却风扇:按冷却5分钟，风扇自然风冷
安全保护:超溫停止加熱並警報裝置、馬達、電熱過電流保護、控制回路短路及過載保護、漏電斷路器、電源逆向防止器等…合乎國際安全標準。
防护标识:所有带电外露部位加装绝缘保护罩，危险处贴有警示标识，电柜防护等级IP54。
使用条件:主電源采用AC 220V/380V/ 50Hz 三相五線制；环境相对湿度40%-50%,温度为20-30摄氏度；气管负载压缩空气压力大于5bar。
注意事项:烘烤的产品不能含有高濃度易燃、易爆挥发性氣體或溶剂.。
参考标准:炉温均匀度按GB9452-1988或JB/T6049-1992执行；电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行；JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》；GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部分》
售后服務:設備自送貨之日起质保期为1年，质保期内发生非人为质量问题免费维修；质保期外设备配件损耗造成的故障本公司酌情收取工本費；免费提供日常技術咨詢和故障處理服務,不定期对设备使用状况进行质量跟踪。
验收标淮:本机台不含供电电源线，排风管及排风管安装费用；设备调试完成3天内为验收时间，以双方签定的技术协议书为标淮；设备交付时附设备说明书、操作手册、主要部件说明书、软件备份各1份。
交货日期:簽定合同收到訂金之日起30個工作日。
东莞市新铧机械设备有限公司生产:两层输送炉,双层输送炉,双层输送烘烤炉,两层网带输送炉,两层网带隧道炉,上下两层输送烘干炉等相关设备.
| 独特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊，防止机台自身产生灰尘；内部洁净无尘； 双重超温保护,安全更可靠； 内部热风循环，烘烤物件受热均匀； 升温时间快,温度稳定精准； 国内一流的隔热、断热、保温技术，密封效果优； 机体外壳温度低，对室内环境温度影响较小； 多种加热及运风方根据产品设定；节能省电、安全环保。 | 可充氮气气氛保护,达成无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※根据烘烤产品搭配不同料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可按照SSR、SCR、SSPR等电力自动调整器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
