机壳烘烤炉（机壳烘干焗炉）产品说明文案

品牌：东莞市新铧机械设备有限公司

设备型号：XHSO-9Y-160T

核心定位：全自动流水线式机壳烘烤炉，专为各类机壳烘干、固化、脱水工艺打造，集精准控温、均匀烘烤、快速冷却、稳定输送于一体，适配规模化、标准化量产生产，广泛适配五金机壳、塑胶机壳、电子设备外壳等多品类工件烘烤加工，是工业自动化烘干生产线的核心优选设备。

一、整体结构设计：精工打造，实用易维护

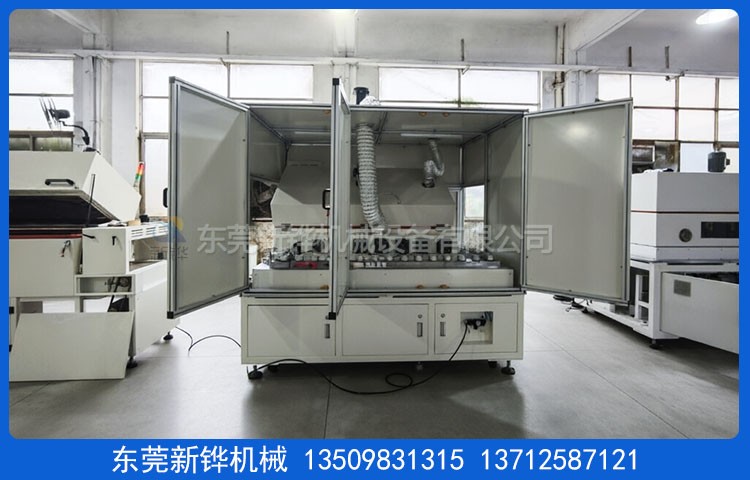

本款机壳烘烤炉采用右侧进炉烘烤、左边冷却出料的一体化流水线结构，上下料配套机械手作业，搭配光电检测感应，全程自动化运行，无需人工干预，大幅提升生产效率。设备整体布局规整、动线清晰，适配车间流水线对接，支持多段拼接安装，量产适配性极强。

设备搭载M20承重脚杯+3寸可调脚杯，可快速完成设备找平、固定，既能保障设备运行稳定性，也可根据生产线规划灵活移位、多段拼接，适配不同车间布局需求。机架采用T3.0*50*50mm铁方通整体焊接成型，全封板密封设计，结构坚固抗压、不易变形；机架台面经10厘水平精铣加工，地面至台面高度控制在620±10mm，符合工业人机操作标准，作业舒适便捷。

设备内外材质分层精工打造，耐用易清洁：内箱采用1.2mm厚SUS430#不锈钢板全密封满焊工艺，无焊缝缝隙、无积尘死角，彻底保障炉内洁净度，杜绝工件烘烤污染；外箱选用1.5mm厚冷轧板折弯加强焊接，经多层打磨防锈处理，整机采用RAL9010米白色静电高温粉体涂装，防腐耐磨、抗老化、不易掉漆，外观整洁大气，适配高标准车间环境。

保温与密封配置拉满设备性能：内置80mm厚白色硅酸铝保温层，隔热锁温效果优异，有效减少热量流失，降低能耗损耗；炉门配备20mm耐高低硅胶双密封条，密封严实、耐高温无异味、无污染，长期高温运行不易老化变形，保障炉内温度稳定。同时设备加热段采用气弹簧撑杆掀开+手动撑杆双重保护设计，开启轻松省力，可快速完成炉内检修、清洁保养，大幅降低设备维护成本与停机时间。

二、温控烘烤系统：精准恒温，烘烤均匀稳定

设备搭载高端智能温控系统，采用欧姆龙温控器搭配SCR可控硅控制中波红外线电热管，内置PID自整定参数平衡调温校正功能，搭配K型热电偶精准测温，可自动校准温度偏差，控温精度极高。温度调节范围为室温-230℃可调，工业常用恒温150℃可稳定运行，配备2个温度测试孔，方便日常测温校验。

为保障炉内全域温度均衡，设备加热区左、中、右搭载3组独立热电偶实时监测温度，杜绝局部温差、烘烤不均、工件干湿不一等问题；出料端加装红外线测温仪，实时检测冷却后产品表面温度，全程可视化温控，精准把控成品品质。

采用顶部马达+风轮垂直循环运风设计，热风经风道均匀分散、上下循环对流，炉内无温差死角，工件烘烤透彻、干湿均匀。设备升温高效稳定，空炉常温升温至150℃仅需10-15分钟，加热功率12KW，升温快速且能耗可控；配备Φ90mm可调节风阀进排风结构，可根据工件材质、烘烤工艺灵活调节风量，适配多样化生产需求。

三、输送与工艺流程：自动化量产，效率可控

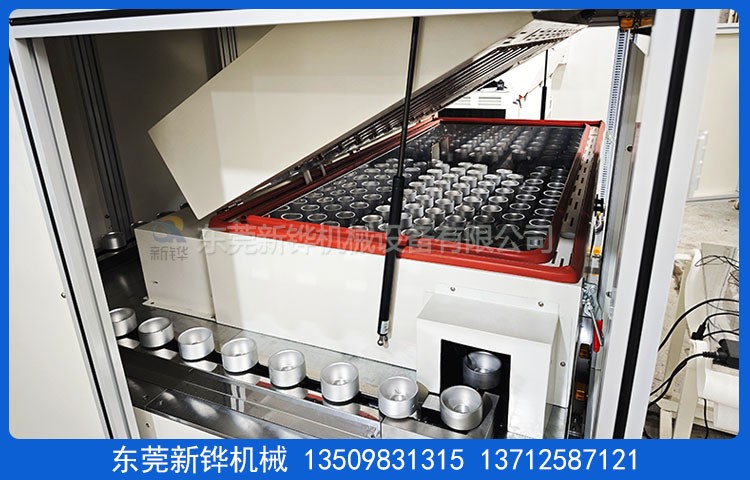

设备采用伺服电机+减速电机双驱动输送系统，输送速度无级可调，运行平稳、静音无抖动，精准匹配流水线生产节奏。标配08B长销碳链条，长销轴规格Φ8*20mm，链条节距6*19.05mm，可兼容82mm以内节距适配需求，整机搭载160个铝质治具杯，承载力强、耐高温不变形。

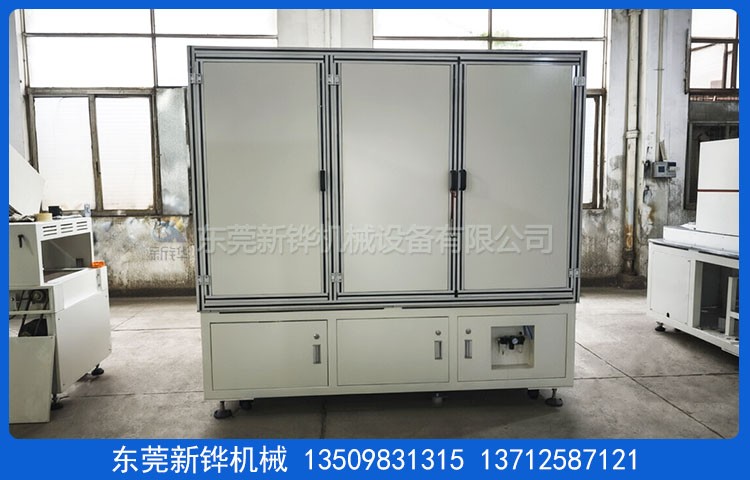

标准输送节拍为30S/个，标准化成熟烘烤工艺流程：机械手自动上下料，光电感应智能检测工件到位，炉内150℃恒温烘烤30分钟，单次可加工约100个产品；后续配套17分钟风冷冷却流程，单次冷却约35个产品，冷却后产品表面温度稳定在45℃±5℃，成品温度均匀、品质统一，无需二次降温，可直接进入下一工序。设备进料端加装40*40*2.0欧标铝型材+5.0mm亚克力防护罩，防尘防护，保障生产洁净与作业安全。

四、安全防护系统：多重防护，合规量产无忧

整机严格按照国际工业安全标准设计，搭载全方位多重安全保护机制，杜绝生产安全隐患：配备三色运行指示灯，设备运行、待机、故障状态一目了然；支持超温自动停止加热、声光警报提醒，同时具备马达、电热过电流保护、控制回路短路及过载保护、漏电断路器、电源逆向防止器等多重防护功能。

所有带电外露部位均加装绝缘保护罩，危险区域张贴标准警示标识，电柜防护等级达IP54，防尘防水、防短路漏电，适配车间长期连续量产作业，设备运行稳定、安全系数高，有效规避设备故障与安全事故。

五、设备基础参数

设备型号：XHSO-9Y-160T

机台电源：AC380V、3φ、50HZ、15KVA（支持AC220V/380V 50Hz三相五线制）

输送尺寸：2120 × 宽1660 × 高2000mm（以实物为准）

适用环境：环境温度20-30℃，相对湿度40%-50%

核心材质：内箱SUS430不锈钢、外箱冷轧板、铁方通机架、硅酸铝保温层

温控范围：室温-230℃可调，常用150℃

升温速率：常温～150℃仅需10-15分钟

输送方式：伺服可调速链条输送，节拍30S/个

六、使用须知与售后保障

使用注意事项：设备烘烤工件严禁含有高浓度易燃、易爆挥发性气体或溶剂，避免引发安全隐患，保障设备稳定运行。

完善售后服务：设备自送货之日起整机质保一年，质保期内非人为质量问题免费维修、更换配件；免费为客户提供设备日常维护、故障处理、技术咨询等全方位培训服务，定期跟进设备使用工况，全程解决生产技术难题，让客户购机无忧、用机省心。
