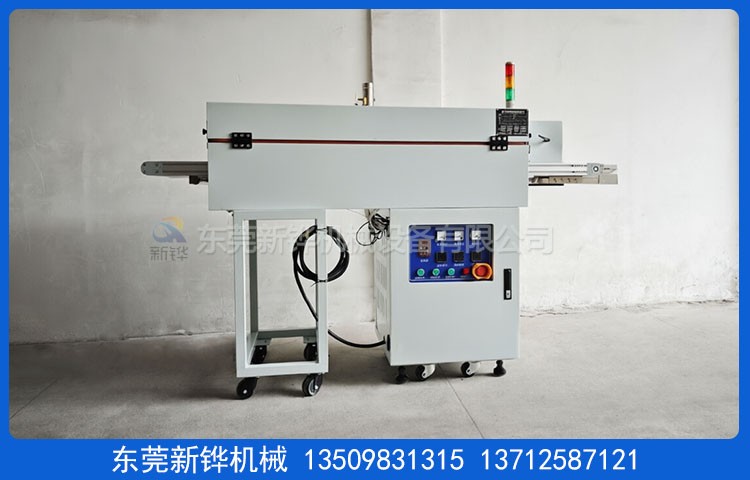

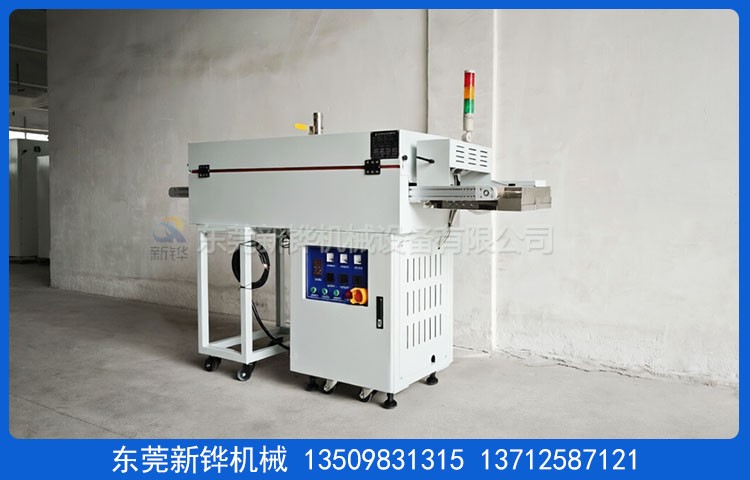

设备名称:电感焗炉

机台型号:XHSO-2-033-3IR

机台电源:AC220V 单相  50HZ  8KVA

内箱尺寸:长1400 × 宽400 × 高30mm

外箱尺寸:长2050 × 宽550 × 高1300mm（以实物为准）

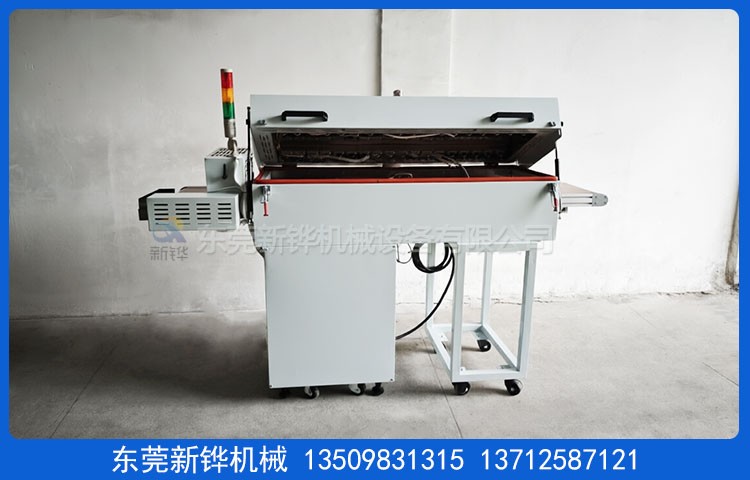

机台结构:上料段:250mm；恒温段:1400mm（分3段加热控制）；下料段:400mm（含冷却罩）；炉盖检修:气弹簧掀开+保险撑杆方式。

内箱材质:T1.2mm厚SUS201#不锈钢板， 用氬弧焊接加工製作。

外箱材质:T1.5mm 厚SS41#冷轧钢板折弯加工製作。

机架材质:T2.0*40*40mm 铁方通焊接成型，机架四面封板，

脚轮脚杯:底部安裝承重18mm腳杯，3寸腳轮方便設備的固定和對接（客户同款）。

机台颜色:经防锈处理后靜電高溫粉體塗裝，整机为皱纹白（或客户提供色卡）。

保温结构:保温棉:采用优质白色硅酸铝棉，保温厚度80mm，加空气层隔热保温。

密封条:电感焗炉采用₵20mm耐高硅胶密封条密封处理，美觀無污染。

防护标签:设备高温部分加贴高温警示标识。

温控系统:温度范围:常用温度150℃,最高温度:常温～MAX180℃可调。

温控方式:欧姆龙温控器配合SCR可控硅分三段控制, 輸入模式為精密 K型熱电偶；温控系统具备自动整定和PID参数的自动校正功能。

温度均匀度:恒温15分钟空炉无产品测温150℃±2℃。

测温分布点:恒温区域3点检测温度（安装高度±10mm可调），探温接头引致电箱内方便测温。

操作系统:触摸屏:客户提供；可编程控制器:客户提供。

运风系统:无

加热系统:加热器:黑色陶瓷红外线电热管，安装顶部加热。

加热功率:6KW,恒温状态功率:3KW。

升温速率:约7℃/min,空炉常温～150℃约需时间20分钟。

输送系统:输送带:耐高温铁弗龙布带。

输送动力:调速电机+变频器（万鑫）。

输送高度:输送面距离地面高度1030+20mm。

换批检测:烘烤炉末端需加装传感器，检测到换批金属块时，烘烤炉停止传送，报警示意。

冷却方式:风冷，采用4寸低速风扇送风。

安全保护:出料停机时停止加热并警报装置；超温停止加热并警报装置；马达、电热过电流保护；控制回路短路及过载保护；漏电断路器、电源逆向防止器。

操作面板/出料急停开关；三色信号指示灯（红色故障，黄色待机指示，绿色运行指示）。

防护标识:所有带电外露部位加装绝缘保护罩，危险处贴有警示标识，电柜防护等级IP54。

使用条件:主電源采用AC 220V/380V/ 50Hz 三相五線制；环境相对湿度40%-50%,温度为20-30摄氏度；气管负载压缩空气压力大于5bar。

注意事项:烘烤的产品不能含有高濃度易燃、易爆挥发性氣體或溶剂.。

参考标准:炉温均匀度按GB9452-1988或JB/T6049-1992执行；电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行；JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》；GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部分》

售后服務:設備自送貨之日起质保期为1年，质保期内发生非人为质量问题免费维修；质保期外设备配件损耗造成的故障本公司酌情收取工本費；免费提供设备的程式編寫及输入、故障排除、操作、日常維護等培训內容；免费提供日常技術咨詢和故障處理服務,不定期对设备使用状况进行质量跟踪。
