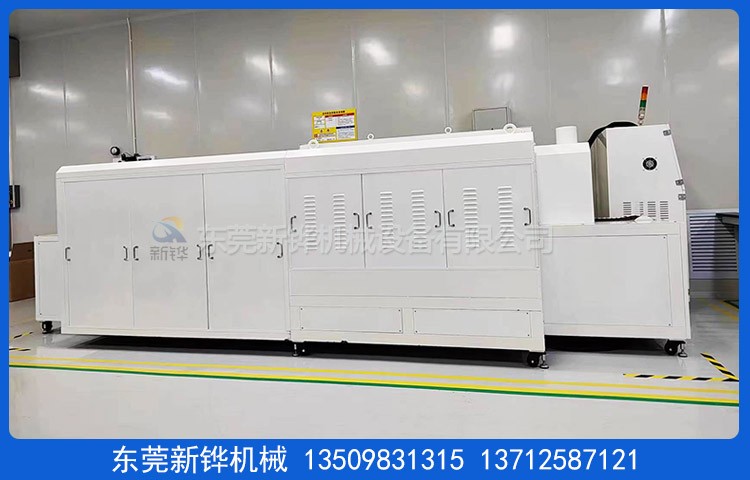

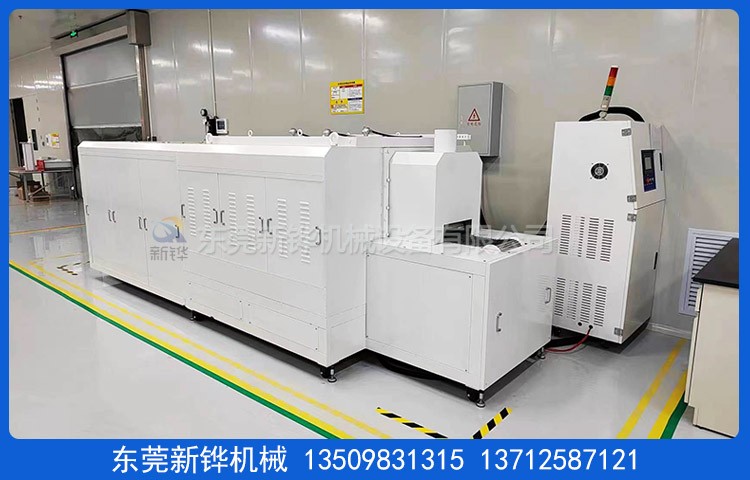

设备名称:高温隧道炉

型号:XHSO-75-8R

电 源:AC380V  3φ  50HZ  25KVA

内尺寸:长16000 × 宽750 × 高250mm

外尺寸:长21500 × 宽1350 × 高1650mm（以实物为准）

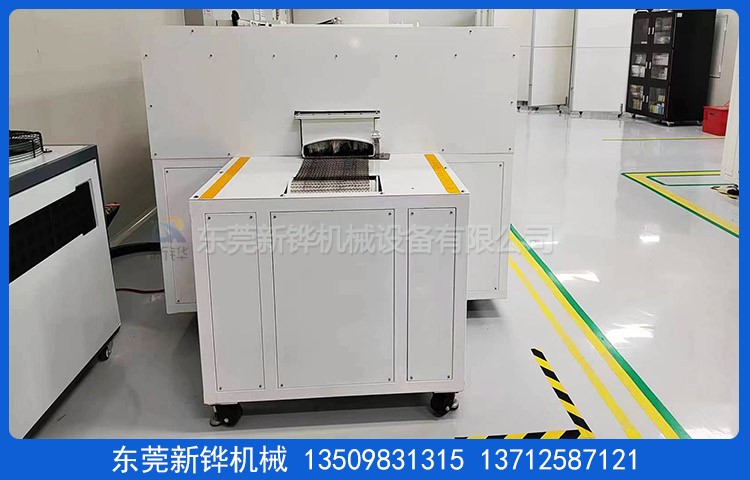

机台结构:入料口:200mm，进料段:2500mm，恒温段:16000mm（8段加热控制），出料段:3000mm

炉盖检修:单面电动掀开+手动撑杆保护检修.

内箱材质:T2.0mm厚SUS304#不锈钢板全密封满焊保证炉内清洁.

外箱材质:T1.5mm 厚SS41#冷板折弯加工制作.

机架材质:T2.0*40*40mm 铁方通焊接成型，机架整体封板.

机台定位:安装承重M20脚杯， 3寸脚杯方便设备的固定和多段拼接.

机台颜色:经防锈处理后静电高温粉体涂装，整机为邹纹灰白色2622#.

保温棉:高密度白色硅酸铝隔热保温，保温层厚度250mm+外罩50mm.

密封条:₵20mm耐高温石墨密封条密封处理，美观无污染.

防护标签:设备高温部分加贴高温警示标识.

温度范围:常用温度380℃,最高温度:常温～MAX450℃可调.

操作方式:触摸屏+可编程控制器人机界面设定温度，速度，时间参数.

温控系统:智能温控器配合固态调整器控制, 输入模式为精密 K型热电偶；温控系统具备自动整定和PID参数的自动校正功能.

温度均匀度:恒温30分钟空炉380℃±8℃.

运风方式:经过风道分散后顶部垂直运风，循环运风设计，均匀性佳.

运风电机:长轴型高温马达多组配强力型多翼式风轮.

进风口:￠90mm调节风盘，排风口:￠90mm可调节风阀.

加热器:高温隧道炉采用304无缝不锈钢电热管+热风循环.

加热功率:165KW, 恒温状态功率:82KW.

升温速率:约7℃/min,空炉常温～380℃约需时间60分钟.

输送链条:宽650mm304#2062双节距不锈钢链条.

输送速度:烘干时间15分钟，常用0.1-1mm/min任意调节.

输送动力:减速电机配易能变频器调速.

安全保护:超温停止加热并警报装置、马达、电热过电流保护、控制回路短路及过载保护、

漏电断路器、电源逆向防止器等…合乎国际安全标准；三色信号指示灯（红色故障，黄色待机，绿色运行）；所有带电外露部位加装绝缘保护罩，危险处贴有警示标识，电柜防护等级IP54.

电力:主电源采用AC 220V/380V/ 50Hz 三相五线制.

使用条件:环境相对湿度40%-50%,温度为20-30摄氏度，气管负载压缩空气压力大于5bar

注意事项:烘烤的产品不能含有高浓度易燃,易爆挥发性气体或溶剂.

执行标准:炉温均匀度按GB9452-1988或JB/T6049-1992,电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行.

参考标准:JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》,GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部分》.
