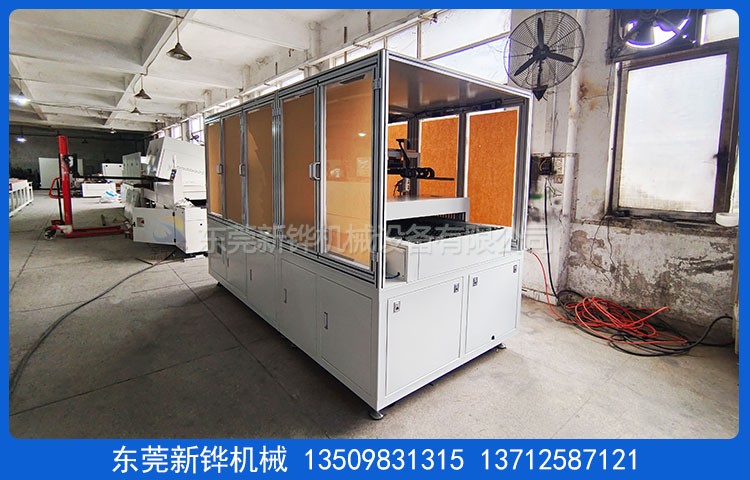

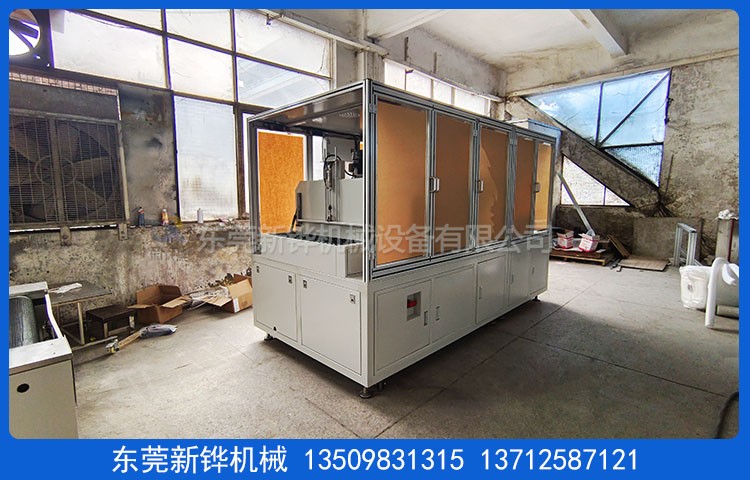

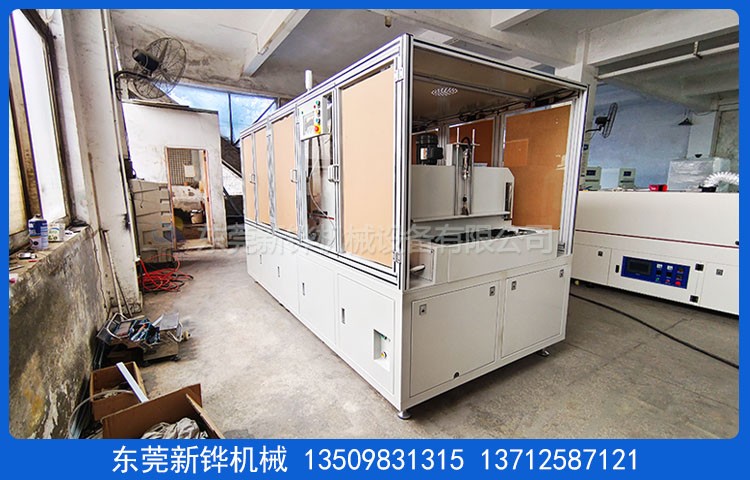

设备名称:加热炉&冷却炉（加热炉1台 冷却炉1台）

设备型号:XHSO-3.2-08-2R

机台电源:AC380V  3φ  50HZ   15KW

加热炉尺寸:长2000 × 宽1500 × 高2200mm

冷却炉尺寸:长1200 × 宽1500 × 高2200mm

机台结构:入料口高度:100mm，进料段:350mm，烘烤段:1200mm，加热炉搬运到冷却炉:850mm，:冷却段:450mm，出料段:350mm

机台定位:治具面距离地面980±20mm，安装承重M20脚杯， 3寸脚杯脚轮方便设备的固定及移动。

外箱材质:T1.5mm 厚冷板折弯加强焊接加工，打磨防锈。

机架材质:T2.5*40*40mm 铁方通焊接成型，机架整体封板。

机台颜色:加热炉&冷却炉经防锈处理后静电高温粉体涂装，客户指定颜色（RAL7035）。

保温材料:白色硅酸铝保温，保温层厚度100-120mm。

门密封条:₵20mm耐高硅胶双密封条密封处理，美观无污染。

温度范围:常用温度:150℃，最高温度:常温～MAX180℃可调。

温控系统:智能温度控制器配合SSR控制, 具备PID自整定参数平衡调温校正功能，输入模式为 K型热电偶,控温精准。

运风方式:顶部马达配合风轮经过风道分散后垂直循环运风设计，温度均匀性佳。

进排风口:进风口:￠90mm调节风盘，排风口:￠90mm可调节风阀。

加热功率:碳纤维电热管，加热功率:12KW。

升温速率:空炉常温～150℃约需时间20分钟。

型材机罩:国标铝型材40*40*1.8mm+5.0亚克力+钣金+安全门磁锁。

冷却温度:产品150℃冷却到35℃（恒温空调车间），出料第一个产品位安装表面测温仪（基恩士）。

冷却方式:顶部进风安装导向高速风扇+排热抽风风机。

输送链板:产口节拍25S，弯板链条+铝板L840mm*W50mm*H20mm+治具台硬度HRC55度，中段三轴搬运机构+安川伺服，上/下料定位+光电检测产品，前后安装二次定位装置，客户机械手放/取料。

输送动力:安川伺服+减速电机速度可调。

安全保护:马达、过电流保护、控制回路短路及过载保护、漏电断路器、电源逆向防止器等…合乎国际安全标准。

防护标识:所有带电外露部位加装绝缘保护罩，危险处贴有警示标识，电柜防护等级IP54。

使用条件:主电源采用AC 220V/380V/ 50Hz 三相五线制，环境相对湿度40%-50%,温度为20-30摄氏度。

售后服务:设备自送货之日起质保期为壹年，质保期内发生非人为质量问题免费维修。

培训服务:免费提供日常维护、技术咨询、故障处理等培训内容,不定期对设备使用状况进行质量跟。

验收标淮:本机台不含供电电源线、排风管道，以双方签定的技术协议书为标淮，验收时间为5-7天。

随机资料:设备交付时附设备使用说明书、主要部件说明书、软件备份各1份。

交货日期:签定合同收到订金确定图纸40天出货。
