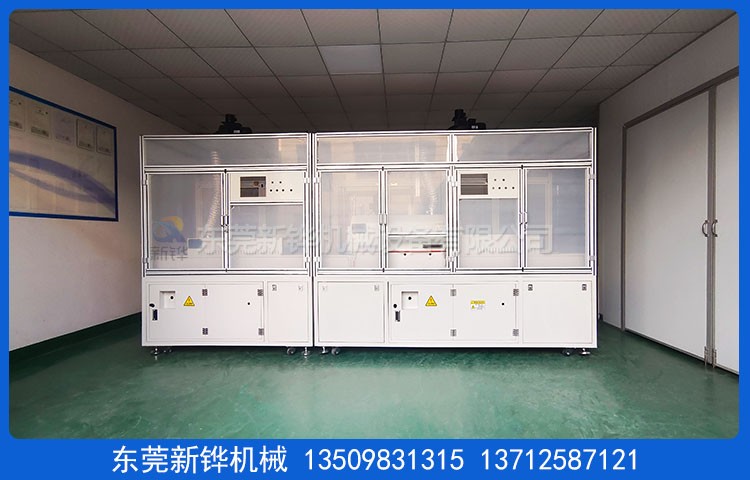

设备名称:马达冷却隧道炉

设备型号:XHSOT-1.7-03

机台电源:AC380V  3φ  50HZ   3KW

设备尺寸:长1700 × 宽1000 × 高2200mm（以实物为准）

冷却尺寸:长1000 × 宽640 × 高100mm

机台结构:入料口高度:100mm，进料段:350mm，冷却段:1000mm，出料段:350mm。

机台定位:治具面距离地面980±20mm，安装承重M20脚杯， 3寸脚杯方便设备的固定和多段拼接。

外箱材质:T1.5mm 厚冷板折弯加强焊接加工，打磨防锈。

机架材质:T2.5*40*40mm 铁方通焊接成型，机架整体封板。

机台颜色:马达冷却隧道炉经防锈处理后静电高温粉体涂装，客户指定颜色。

型材机罩:欧标铝型材40*40*1.8mm+5.0亚克力。

冷却温度:产品150±20℃冷却到28℃。

冷却方式:顶部进风安装导向高速风扇+排热抽风风机。

输送链板:弯板链条+铝板L390mm*W38mm*H15mm+承放治具板+固定销钉，上/下料定位+光电检测产品，前后安装二次定位装置，机械手放/取料。

输送动力:松下A6带安全插伺服+减速电机速度可调。

安全保护:马达、过电流保护、控制回路短路及过载保护、漏电断路器、电源逆向防止器等…合乎国际安全标准。

防护标识:所有带电外露部位加装绝缘保护罩，危险处贴有警示标识，电柜防护等级IP54。

使用条件:主电源采用AC 220V/380V/ 50Hz 三相五线制，环境相对湿度40%-50%,温度为20-30摄氏度。

售后服务:设备自送货之日起质保期为壹年，质保期内发生非人为质量问题免费维修。

培训服务:免费提供日常维护、技术咨询、故障处理等培训内容,不定期对设备使用状况进行质量跟。

验收标淮:本机台不含供电电源线、排风管道，以双方签定的技术协议书为标淮，验收时间为5-7天。

随机资料:设备交付时附设备使用说明书、主要部件说明书、软件备份各1份。

交货日期:签定合同收到订金确定图纸40天出货。

东莞新铧烘干设备厂家生产:马达冷却隧道炉,烘烤冷却隧道炉,冷却隧道炉,高温马达冷却炉,马达固化冷却炉,烘烤冷却炉,烘烤隧道炉,固化隧道炉,点胶隧道炉,高温隧道炉,转子隧道炉,IR隧道炉,UV烘烤线,卷对卷隧道炉,涂布隧道炉等设备研发制造.
