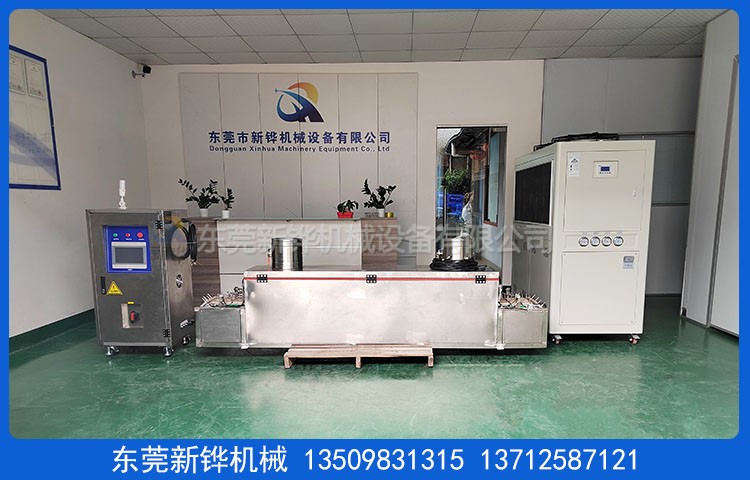

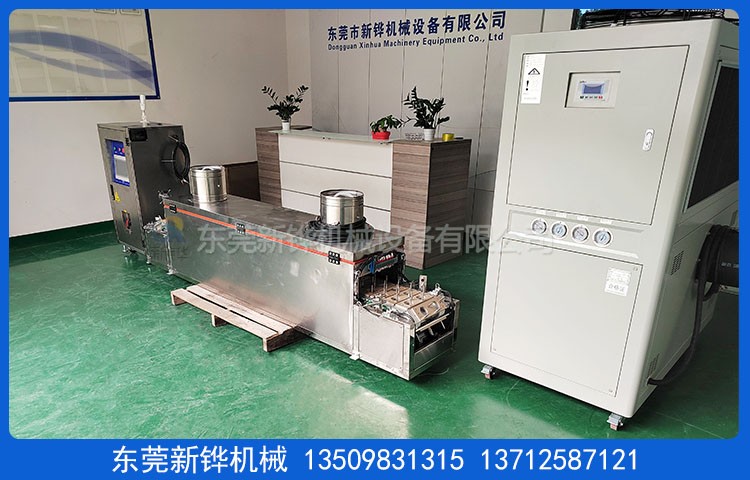

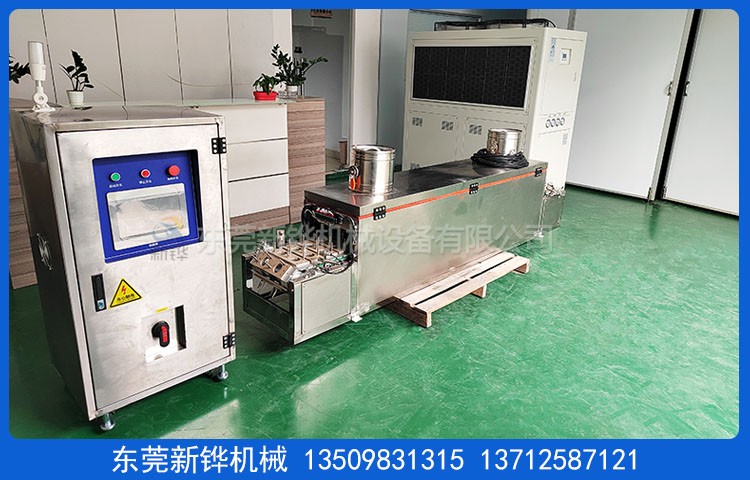

设备名称:冷却隧道炉

设备型号:XHSO-2.7-024-1T

设备电源:AC380V  3φ  50HZ   16KVA

外形尺寸:冷却炉L2700*W450*H900MM（以实物为准）

冷风机L1580*W800*H1830MM（以实物为准）

机台结构:入料区:3件治具板，冷却区:23件治具板，出料区:3件治具板。

机台材质:保温罩:不锈钢304#折弯焊+硅酸铝纤维毯。

机架材质:T2.0*40*40mm 304#不锈钢方通焊接成型。

机台颜色:不锈钢本色。

操作系统 触摸屏:威纶通MT8102IE，设备为人机操作界面设定；可编程控制器:日本基恩士KV8000

冷却方式:15HP冷风机送冷风吹向炉内，炉顶部安装进/排风法兰，口径250mm

冷却温度:冷风机温度可调5-35度，产品230度冷却至室温+10度。

运风电机:冷却炉中间安装风风扇吹风。

输送治具:电机承放治具采用特氟龙板+铝件垫板+销钉固定。

输送方式:冷却隧道炉采用同步轮+同步带+感应器定位，客户机械手取放料。

输送速度:1000-3000mm/min范围任意调节。

输送电机:A6安装插松下伺服电机配减速机+伺服控制器。

输送高度:工件中心高度距离台面高度350mm。

安全保护:马达、电热过电流保护，控制回路短路及过载保护，漏电断路器、电源逆向防止器，操作面板急停开关，三色信号指示灯（红色故障，黄色待机指示，绿色运行指示）。

防护标识:所有带电外露部位加装绝缘保护罩，危险处贴有警示标识，电柜防护等级IP54。

使用条件:主电源采用AC 220V/380V/ 50Hz 三相五线制；环境相对湿度40%-50%,温度为20-30摄氏度。

注意事项:烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂.

售后服务:设备自送货之日起质保期为1年，质保期内发生非人为质量问题免费维修；质保期外设备配件损耗造成的故障本公司酌情收取工本费；免费提供设备的程序编写及输入、故障排除、操作、日常维护等培训内容；免费提供日常技术咨询和故障处理服务,不定期对设备使用状况进行质量跟踪。

验收标淮:本机台不含供电电源线，排风管及排风管安装费用；设备调试完成3天内为验收时间，以双方签定的技术协议书为标淮；设备交付时附设备说明书、操作手册、主要部件说明书、软件备份各1份。

交货日期:签定合同收到订金之日起30天完成；安装调试时间为货到工厂之日 3 天完成。
