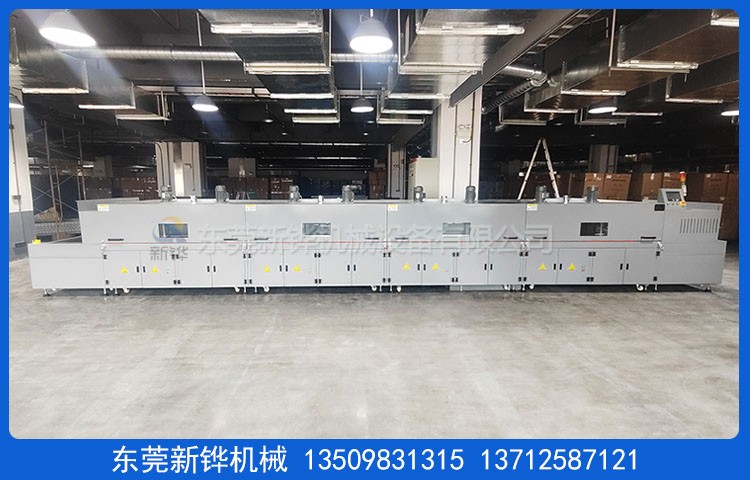

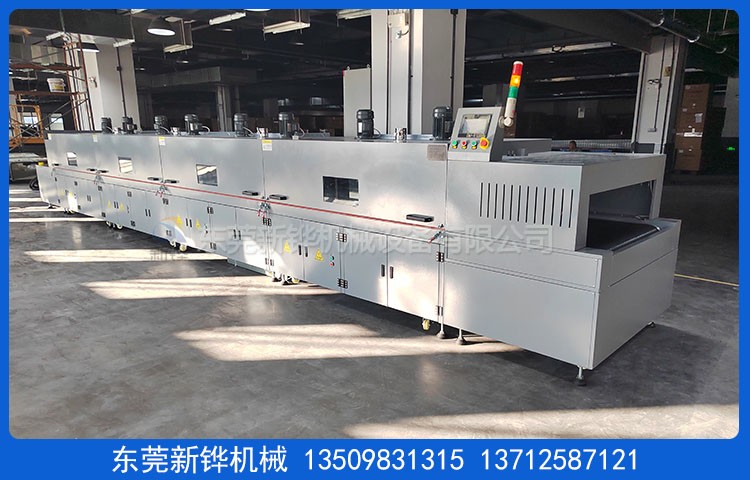

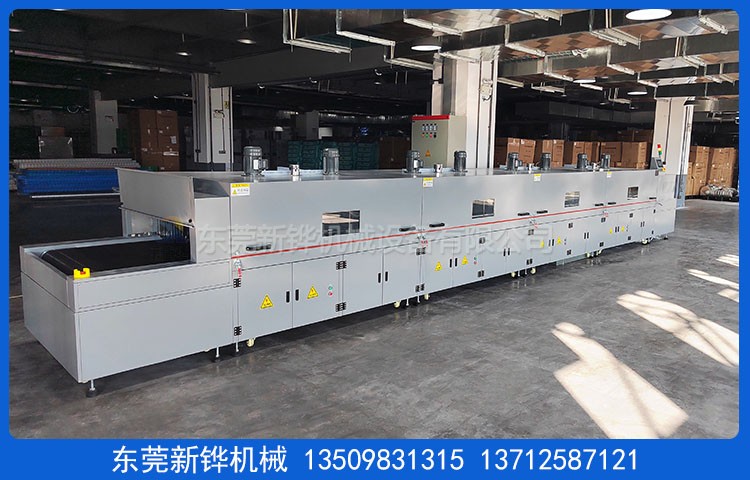

设备名称:热熔胶膜隧道炉

设备型号:XHSO-10-1-4IR

设备电源:AC380V  3φ  50HZ   77KVA

烘烤尺寸:长8000 × 宽1100 × 高300mm

外形尺寸:长10000 × 宽1410 × 高1650mm（以实物为准）

机台结构:入料口:300mm（进料高度)；进料段:1000mm（排热罩250mm）；加热段:8000mm（4节加热炉体）；出料段:1000mm（含抽风罩500mm+冷却罩350mm）。

检修方式:炉盖电动推杆掀开+手动撑杆保护+观察窗设计。

产品防护:灯管下方安装不锈钢筛网防止产品碰到灯管。

机台定位:分6段拼接，3寸脚轮、M18脚杯高度可调+30mm。

内箱材质:T1.2mmSUS304镜面不锈钢板折弯加工制作。

外箱材质:T1.5mmSS41#冷轧钢板折弯加工制作。

机架材质:T2.0*40*40mm铁方通，两侧整体折叠门封板（不要用2个拉扣）。

机台颜色:经防锈处理后静电高温粉体涂装，整机为浅灰色（客户提供色卡）。

保温材料:高密度黄色岩棉厚度100mm。

防护标签:设备高温部分加贴高温警示标识。

温度范围:常温～MAX200℃可调，炉内最高200度。

温度均匀度:空炉恒温25 min 200℃单点测温±5℃（进出料段除外）

操作方式:触摸屏+可编程控制器人体界面，八温区控制。

温控方式:八温区温度模块控器配合可控硅控制, 输入模式为精密 K型热电偶；温控系统具备自动整定和PID参数的自动校正功能。

运风方式:经过风道分散后顶部左右循环运风设计，均匀性佳。

运风电机:长轴型高温马达八组配强力型多翼式风轮。

进风口:￠90mm调节风盘，排风口:￠90mm可调节风阀。

加热元件:热熔胶膜隧道炉采用红外线电热管+热风循环+ 48路电流检测灯管故障。

加热功率:72KW,恒温状态功率:36KW.

升温速率:约10℃/min,空炉常温～200℃约需时间20分钟.

输送网带:宽1050mmT1.0*4*4mm网格铁复龙网带，光电检测+自动纠偏机构防止网跑偏，进料段安装除尘粘滚。

输送动力:减速电机配合变频器，输送速度:0-4m/min无极调速。

输送高度:输送带表面距离地面720+30mm可调。

出料检测:出料末端加装对射光电开关检测产品。

冷却方式:2排多个轴流风扇自然风冷从上往下吹向产品（可选择开与关）。

安全保护:超温停止加热并警报装置、马达、电热过电流保护、控制回路短路及过载保护、漏电断路器、电源逆向防止器等…合乎国际安全标准；三色信号指示灯（红色故障，黄色待机，绿色运行）

防护标识:所有带电外露部位加装绝缘保护罩，危险处贴有警示标识，电柜防护等级IP54。

使用条件:主电源采用AC 220V/380V/ 50Hz 三相五线制；环境相对湿度40%-50%,温度为20-30摄氏度；气管负载压缩空气压力大于5bar。

注意事项:烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂.。

参考标准:炉温均匀度按GB9452-1988或JB/T6049-1992执行；电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行；JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》；GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部分》

售后服务:设备自送货之日起质保期为1年，质保期内发生非人为质量问题免费维修；质保期外设备配件损耗造成的故障本公司酌情收取工本费；免费提供设备的程序编写及输入、故障排除、操作、日常维护等培训内容；免费提供日常技术咨询和故障处理服务,不定期对设备使用状况进行质量跟踪。

验收标淮:本机台不含供电电源线，排风管及排风管安装费用；设备调试完成3天内为验收时间，以双方签定的技术协议书为标淮；设备交付时附设备说明书、操作手册、主要部件说明书、软件备份各1份。

交货日期:签定合同收到订金之日起40天内完成；安装调试时间为货到工厂之日 2个工作日内完成。
