产品中心PRODUCT
线缆加热隧道炉
产品编号:

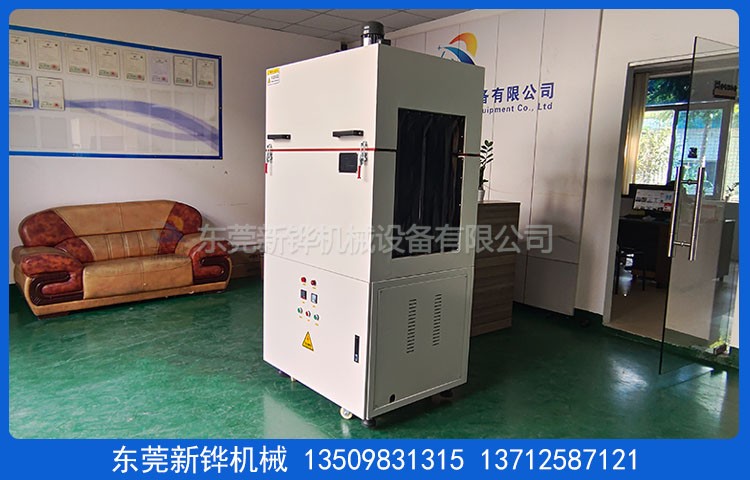

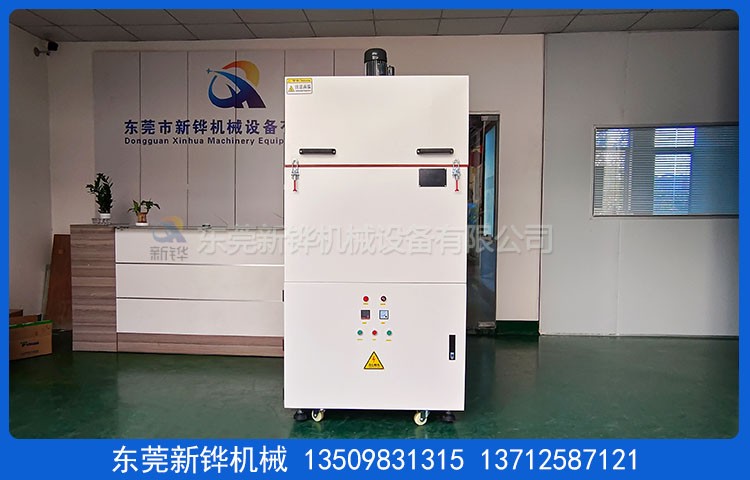

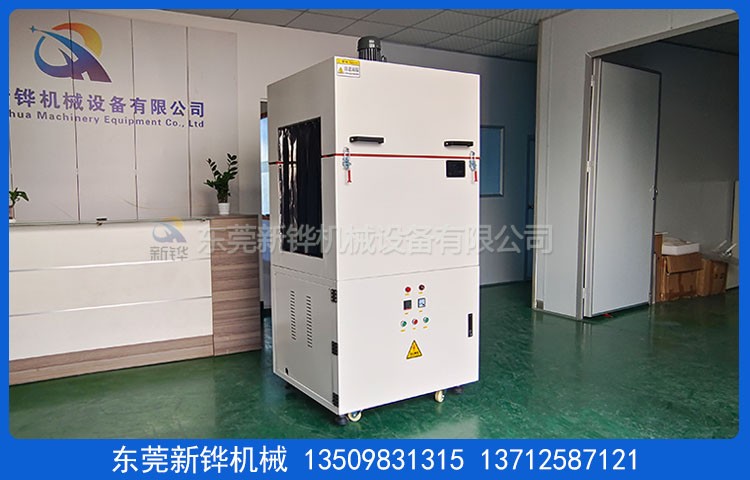

线缆加热隧道炉
适用范围:
线缆加热隧道炉适用于:电缆线,线缆,阻燃线缆等加热,定型热处理加工.

设备名称:线缆加热隧道炉

设备型号:XHM0-1-50-1R

设备电源:AC380V 3中50HZ13KVA

烘烤尺寸:长1000×宽500×高700mm

外形尺寸:长1000×宽800×高2160mm(参考尺寸)

机台结构:进料口:950mm(进料最低高度);加热段:1000mm;检修方式:手动撑杆掀开保护。

内箱材质:T1.0mmSUS430#不锈钢板满焊制作。

外箱材质:T1.4mmSS41#冷轧钢板折弯加工制作。

机架材质:T2.0*40*40mm 铁方通。

机台定位:底部安装M20承重脚杯,3寸脚杯高度可调。

机台颜色:线缆加热隧道炉经防锈处理后静电高温粉体涂装,整机为邹纹灰白色。

保温材料:高密度白色硅酸铝棉,保温层厚度150mm。

防护标签:设备高温部分加贴高温警示标识。

温度范围:室温~MAX200℃可调:

温控方式:智能温控表+SSR固态输出,自整定调整温度功能。

输入模式:精密K型热电偶配合固态继电器输出控制。

运风方式:循环运风设计,均匀性佳。

运风电机:线缆加热隧道炉采用0.37KW高温长轴电机配9寸镀锌风轮。

加热组件:不锈钢电热管,加热功率:12KW,恒温功率:6KW。

升温速率:空炉 30分钟常温升至200℃

安全保护:超温停止加热并警报装置:马达、电热过电流保护;控制回路短路及过载保护;漏电断路器、电源逆向防止器等…合乎国际安全标准。所有带电外露部位加装绝缘保护罩,危险处贴有警示标识,电柜防护等级IP54。

使用条件:主电源采用AC220V/380V/50Hz三相五线制。环境相对湿度 40%-50%,温度为 20-30 摄氏度。气管负载压缩空气压力大于 5bar。

注意事项:烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂.

参考标准:炉温均匀度按GB9452-1988或JB/T6049-1992执行电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行JB/T7629-94A/DQ5071-92《耐火纤维炉衬的设计和安装规范/筑炉守则》GB10067.1/4-88《电热设备/间接电阻炉基本技术条件和通用部分》

售后服务:设备自送货之日起质保期为1年,质保期内发生非人为质量问题免费维修质保期外设备配件损耗造成的故障本公司酌情收取工本费免费提供设备的程序编写及输入、故障排除、操作、日常维护等培训内容免费提供日常技术咨询和故障处理服务,不定期对设备使用状况进行质量跟踪。

验收标淮:设备调试完成3天内为验收时间,以双方签定的技术协议书为标淮设备交付时附设备说明书、操作手册、主要部件说明书、软件备份各1份。

交货日期:签定合同收到订金之日起30个工作日内完成。

安装调试时间为货到工厂之日 2 个工作日内完成。

东莞新铧烘干设备厂家生产:线缆加热隧道炉,绝缘管套隧道炉,线缆隧道炉,电缆线隧道炉,加热隧道炉,阻燃线缆隧道炉,隧道炉,热风隧道炉,红外线隧道炉,固化隧道炉,高温隧道炉等设备研发制造.


标准规格型号选配项目产品视频根据客户要求设计,非标定制不同规格


产品介绍
独特性能客户可选配置

内胆全不锈钢氩弧焊满焊,防止机台自身产生灰尘;内部洁净无尘;

双重超温保护,安全更可靠;

内部热风循环,烘烤物件受热均匀;

升温时间快,温度稳定精准;

国内一流的隔热、断热、保温技术,密封效果优;

机体外壳温度低,对室内环境温度影响较小;

多种加热及运风方根据产品设定;节能省电、安全环保。

可充氮气气氛保护,达成无氧化烘烤环境。

控制系统、料盘、推车可依客户需要选择配备。

颜色选择图例


客户可以依照色卡指定色彩制作。

※根据烘烤产品搭配不同料盘/台车,材质有烤漆、电镀彩锌、不锈钢等,尺寸、规格可非标订制,欢迎来电咨询。

温控选购配备

温控器(单段/8段-256段可编程式)
台湾宇电温控表日本欧姆龙智能型温控表
日本进口256段可编程式欧姆龙温控仪日本OMRON温控器
温度记录仪
进口多通道彩屏无纸记录仪进口多通道有纸记录仪
进口PARTLOW圆图温度记录仪进口YOKOGAWA 48通道温度记录仪
记录组
手提式温度记录器组 6点IR 电脑温度记录器组6点~12点
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。
电力输出,可按照SSR、SCR、SSPR等电力自动调整器。

触摸屏+PLC
威伦7寸Proface
三菱西门子
工控机以太网远程监控
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。
电力输出 可安装SSR、SCR、SSPR等电力自动调整器。

风路循环图例

单面送风型双面送风型双面送风防爆热辐射上升型
四面辐射型热辐射照射型热风辐射型热风辐射型

料盘、推车选配项目

料盘形式




冲孔盘筛网盘栅格盘
活动推车




烤架烤箱推车+托盘子母推车
