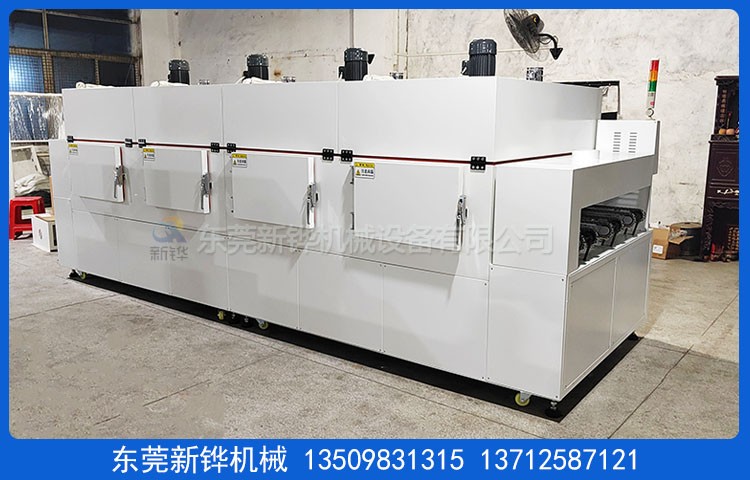

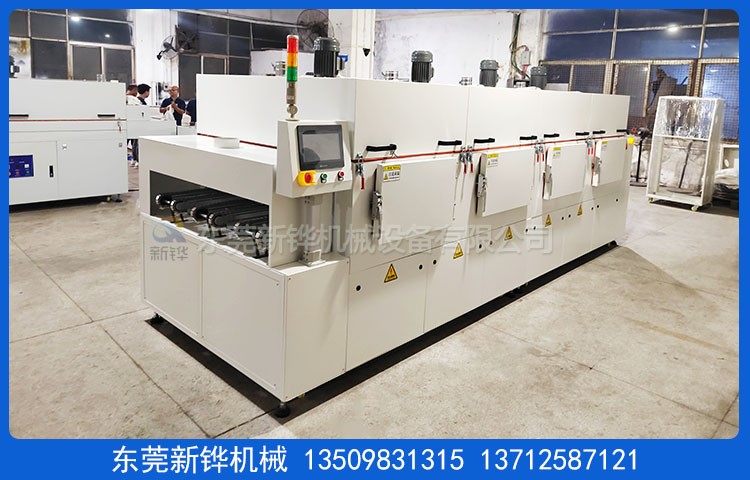

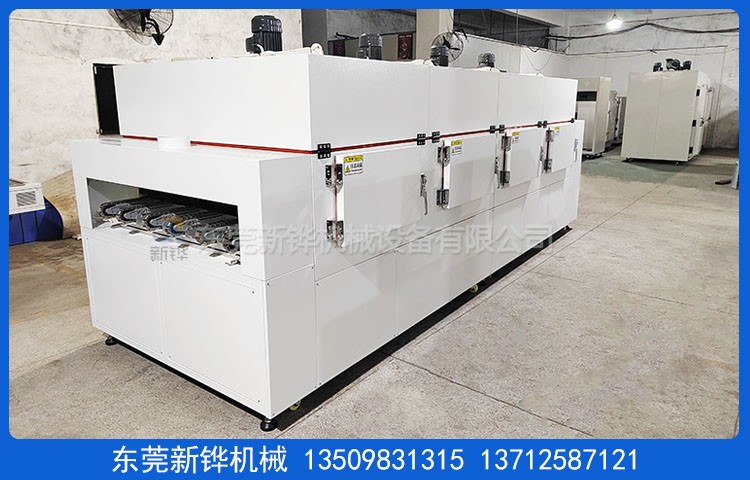

设备名称:金属框水份烘干隧道炉

设备型号:XHSO-4.5-3T-4R

机台电源:AC380V  3φ  60HZ  56KVA

烘烤尺寸:长4000 × 宽1250 × 高500mm

输送尺寸:长4700 × 宽1600 × 高2000mm（以实物为准）

机台结构:入口高度:500mm，进料段:300mm，恒温段:4000mm（8组控温），出料段:400mm；输送线到地面910±10mm，拆分两段为2300MM+2400MM。

检修方式:炉体左右两侧开检修门+加热段手动开盖设计，方便检修及清洁保养。

机台定位:安装承重M20脚杯， 3寸脚杯方便设备的固定。

内箱材质:T1.2mm厚SUS304#不锈钢板全密封满焊保证炉内清洁。

外箱材质:T1.5mm 厚冷板折弯加强焊接加工，打磨防锈。

机架材质:T2.0*40*40mm 铁方通焊接成型，机架整体封板。

机台颜色:金属框水份烘干隧道炉经防锈处理后静电高温粉体涂装，整机为RAL9016。

保温材料:白色硅酸铝保温，保温层厚度100mm。

门密封条:₵20mm耐高硅胶双密封条密封处理，美观无污染。

温度范围:常用温度:90℃,最高温度:常温～MAX150℃可调。

温控系统:智能温度控制器配合SSR控制, 具备PID自整定参数平衡调温校正功能，输入模式为 K型热电偶,控温精准。

排风出口:排风口:￠90mm可调节风阀。

加热功率:金属框水份烘干隧道炉采用不锈钢电热管，8套加热控制温度，升温状态约:48KW, 恒温状态约:36KW。

升温速率:空炉常温～90℃约需时间15分钟。

输送链板:3组不锈钢UG型弯盖链条+导条，每条出料区装1组光电检测治具板。

输送动力:3组传动由伺服+减速电机独立控，链轮、链条传动运行，常用0.05-0.1m/min调节速度。

安全保护:超温停止加热并警报装置、马达、电热过电流保护、控制回路短路及超载保护、漏电断路器、电源逆向防止器等…合乎国际安全标准。

防护标识:所有带电外露部位加装绝缘保护罩，危险处贴有警示标识，电柜防护等级IP54。

使用条件:主电源采用AC 220V/380V/ 50Hz 三相五线制，环境相对湿度40%-50%,温度为20-30摄氏度。

注意事项:烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂。

售后服务:设备自送货之日起质保期为壹年，质保期内发生非人为质量问题免费维修。

培训服务:免费提供日常维护、技术咨询、故障处理等培训内容,不定期对设备使用状况进行质量跟。

验收标淮:本机台不含供电电源线、排风管道，以双方签定的技术协议书为标淮，验收时间为5-7天。

随机资料:设备交付时附设备使用说明书、主要部件说明书、软件备份各1份。

交货日期:签定合同收到订金之日起40个工作日出货。
