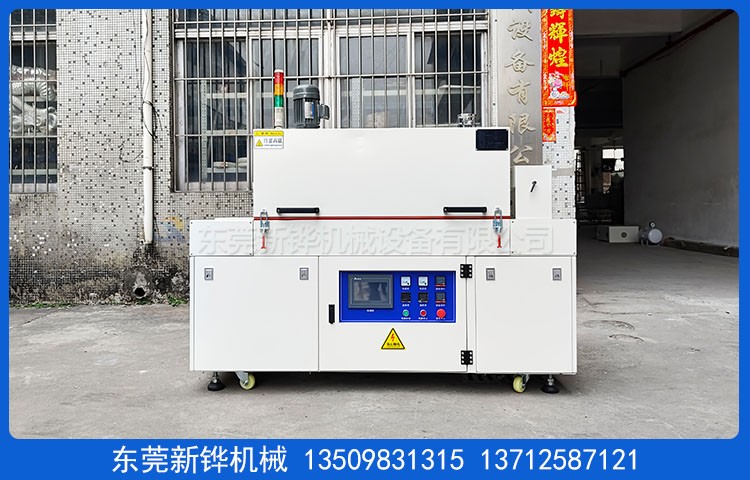

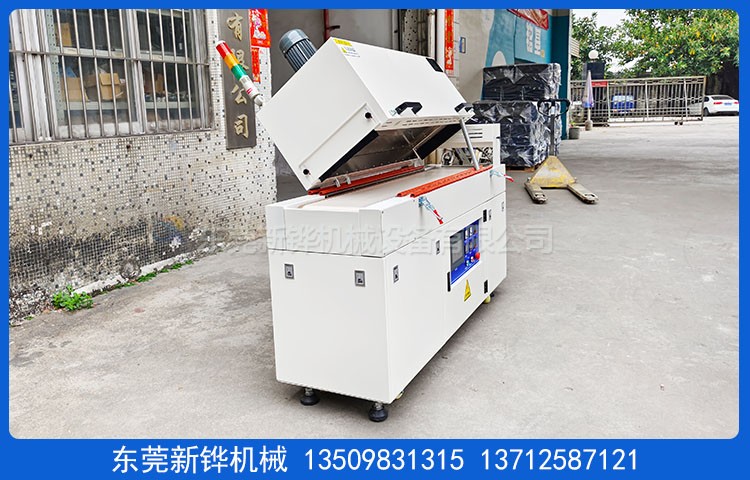

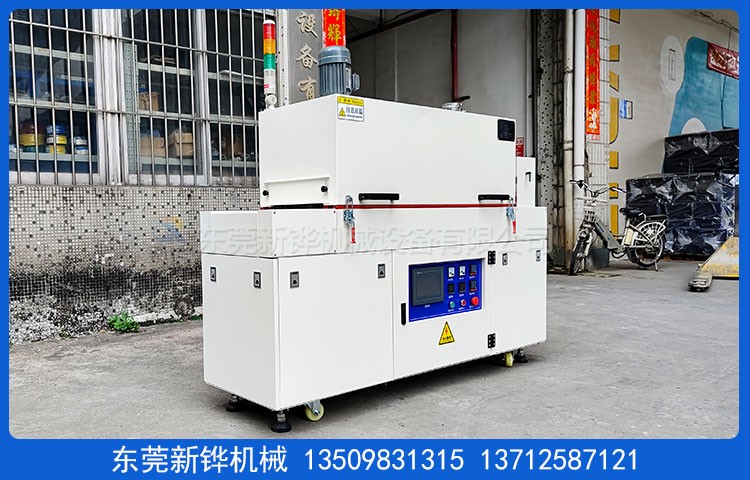

設備名稱:1.8米隧道固化爐

設備型號:XHSO-1.8-05-3R

機台電源:AC380V  3φ  50HZ   10KVA

烘烤尺寸:長1200×寬300×高80mm

外型尺寸:長1800×寬500×高1650mm（以實物為准）

機台結構:入料口高度:80mm，進料段:300mm，恒溫段:1200mm（1段），出料段:300mm（冷卻罩170mm）。

機台定位:安裝承重M18腳杯， 3寸腳杯方便設備移動固定。

內箱材質:T1.2mm厚SUS430#不銹鋼板全密封滿焊保證爐內清潔。

外箱材質:T1.5mm 厚冷板折彎加強焊接加工，打磨防銹。

機架材質:T2.0*40*40mm 鐵方通焊接成型，機架不封板。

機台顏色:隧道固化爐經防銹處理後靜電高溫粉體塗裝，整機為鄒紋灰白色。

保溫材料:白色矽酸鋁保溫，保溫層厚度100mm。

門密封條:₵20mm耐高矽膠密封條密封處理，美觀無污染。

溫度範圍:常溫～MAX150℃可調，常用溫度130℃,恒溫30分鐘空載測試130℃±3%℃（進出料口除外）

溫控系統:臺達PLC+7寸觸摸屏+歐姆龍溫控器+SSR進行溫度控制, 爐堂分前、中、後三段進行分別控溫，輸入模式精密K型熱電偶；具備自動整定和PID參數的自動校正功能，

運風方式:隧道固化爐經過風道分散後左右運風，迴圈運風設計，均勻性佳。

運風電機:長軸型高溫馬達1組配強力型多翼式風輪。

進排風口:進風口:￠90mm調節風盤，排風口:￠90mm可調節風閥。

加熱器:SUS304不銹鋼電熱管，3套加熱控制溫度。

加熱功率:升溫狀態:9KW,恒溫狀態:4.5KW。

升溫速率:約10℃/min,空爐常溫～130℃約需時間15分鐘，

輸送材質:0.7mm鐵氟龍布帶平接方式，網帶有效寬度≥300mm，輸送帶面距離地面高度820±30mm（可調） 網帶平接需方便拆裝更換。

輸送速度:烘乾時間10-30min走1200mm，常用40-120mm/min任意調節。

輸送動力:馬達、減速機、鏈輪、鏈條傳動帶動鏈網運行，變頻器調節速度。

冷卻方式:採用4寸高度風扇送風冷卻。

安全保護:每組加熱段單獨超溫報警（數顯溫控器）、感溫頭監控溫度超溫停止加熱並警報、馬達、電熱過電流保護、控制回路短路及過載保護、漏電斷路器、電源逆向防止器等…合乎國際安全標準。

防護標識:所有帶電外露部位加裝絕緣保護罩，危險處貼有警示標識，電櫃防護等級IP54。

使用條件:主電源採用AC 220V/380V/50Hz 三相五線制，環境相對濕度40%-50%,溫度為20-30攝氏度。

注意事項:烘烤的產品不能含有高濃度易燃、易爆揮發性氣體或溶劑。

售後服務:設備自送貨之日起質保期為壹年，質保期內發生非人為品質問題免費維修。

培訓服務:設備製作期間,需方可指派工程師等人至供方生產現場調機及教育訓練,以利縮短培訓期；供方出貨前，需方至設備現場驗機，並將需方提出的驗機問題在出機前處理完畢；免費提供日常維護、技術諮詢、故障處理等培訓內容,不定期對設備使用狀況進行品質跟。

驗收標淮:本機台不含供電電源線、排風管道，以雙方簽定的技術協議書為標淮；驗收時間:設備調試完成3-5天內為驗收時間。

隨機資料:設備交付時附設備使用說明書、主要部件說明書、軟體備份各1份。

東莞新鏵烘烤設備廠家生产:1.8米隧道固化爐,隧道固化爐,隧道式固化爐,固化爐隧道爐,小型隧道固化爐,熱風固化爐,熱風隧道爐,紅外線隧道爐,充氮隧道爐,潔淨隧道爐,烘烤隧道爐,卷對卷隧道爐,塗布隧道爐,水份烘乾隧道爐隧道爐廠家等設備研發製造.
