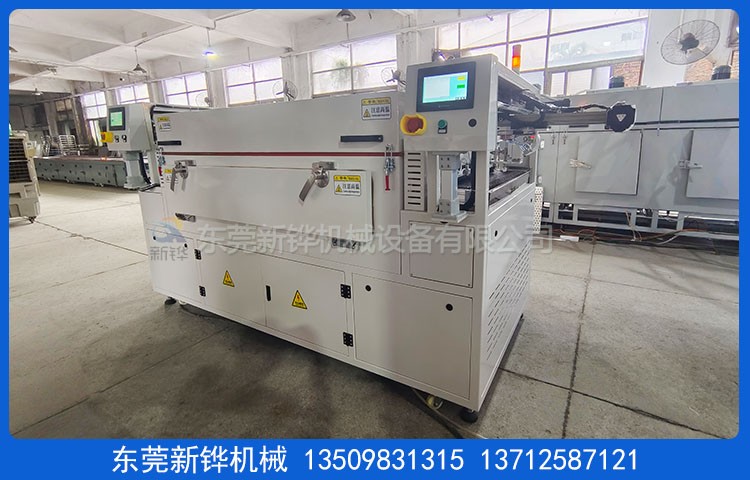

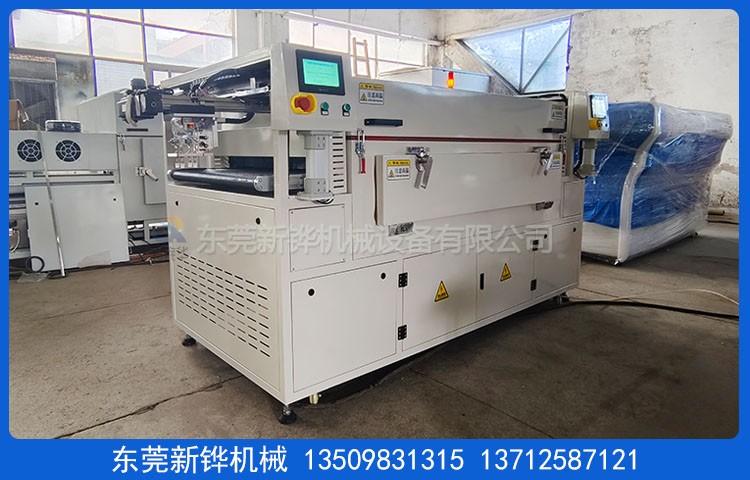

设备名称:节能IR隧道炉

设备型号:XHSO-F2-2.5-1-2TR

机台电源:AC380V  3φ  50HZ  19KVA

烘烤尺寸:长1800 × 宽1030 × 高100mm

输送尺寸:长2500 × 宽1250 × 高1650mm（以实物为准）

机台结构:上下双面加热，入料口高度:100mm，进料段350 恒温段:1800mm，出料段350mm

检修方式:加热段开检修门+手动撑杆保护设计，方便检修及清洁保养。

机台定位:安装承重M20脚杯， 3寸脚杯方便设备的固定和多段拼接，输送网带面到地面高1000±10mm。

内箱材质:T1.2mm厚SUS430#不锈钢板全密封满焊保证炉内清洁。

外箱材质:T1.5mm厚冷板折弯加强焊接加工，打磨防锈。

机架材质:T2.5*40*40mm 铁方通焊接成型，机架整体封板。

机台颜色:节能IR隧道炉经防锈处理后静电高温粉体涂装，整机为定制（东亚升XH-1435诚亿白）。

保温材料:白色硅酸铝保温，保温层厚度80-100mm。

门密封条:₵20mm耐高硅胶双密封条密封处理，美观无污染。

温度范围:最高温度:常温～MAX200℃可调，常用温度:60-100℃，空载恒温30分钟60-100℃±10℃（不含进出料段）。

温控系统:触摸屏（2个）+PLC操作系统，温度模块器配合SCR控制加热, 具备PID自整定参数平衡调温校正功能，输入模式为 K型热电偶,控温精准，预留输出/输入IO点各2个。

加热功率:节能IR隧道炉采用红外线电热板加热

升温状态约:18KW，上下两层加热。

升温速率:空炉常温～100℃约需时间15分钟。

设备节拍:S/片

输送网带: 特弗龙网格带4*4MM+硅胶防跑含导条。

输送动力:雷赛步进电机速度可调。

搬运机构:X/Y轴皮带模组+雷赛步进电机4套，Z轴气缸+吸盘2套，下料检测光电6套。

安全保护:超温停止加热并警报装置、马达、电热过电流保护、控制回路短路及过载保护、漏电断路器、电源逆向防止器等…合乎国际安全标准。

防护标识:所有带电外露部位加装绝缘保护罩，危险处贴有警示标识，电柜防护等级IP54。

使用条件:主电源采用AC 220V/380V/50Hz 三相五线制，环境相对湿度40%-50%,温度为20-30摄氏度。

注意事项:烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂。

售后服务:设备自送货之日起质保期为壹年，质保期内发生非人为质量问题免费维修。

培训服务:免费提供日常维护、技术咨询、故障处理等培训内容,不定期对设备使用状况进行质量跟。

验收标淮:本机台不含供电电源线、排风管道，以双方签定的技术协议书为标淮，验收时间为5-7天。

随机资料:设备交付时附设备使用说明书、主要部件说明书、软件备份各1份。

交货日期:签定合同收到订金之日起40个工作日出货，安装调试时间为货到工厂5天。
