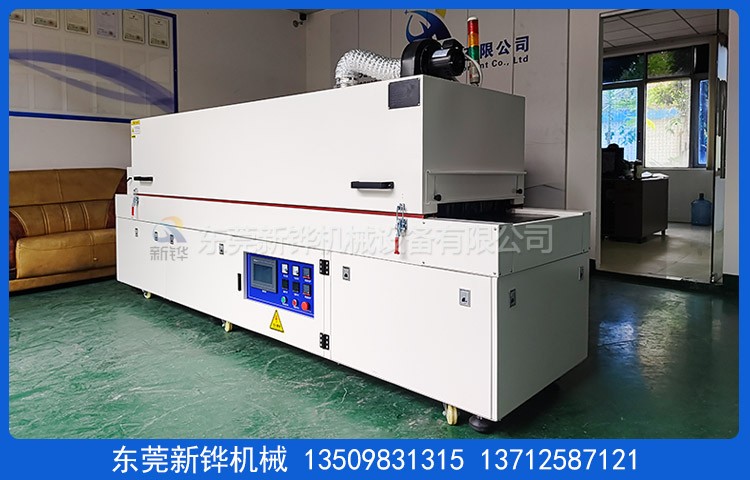

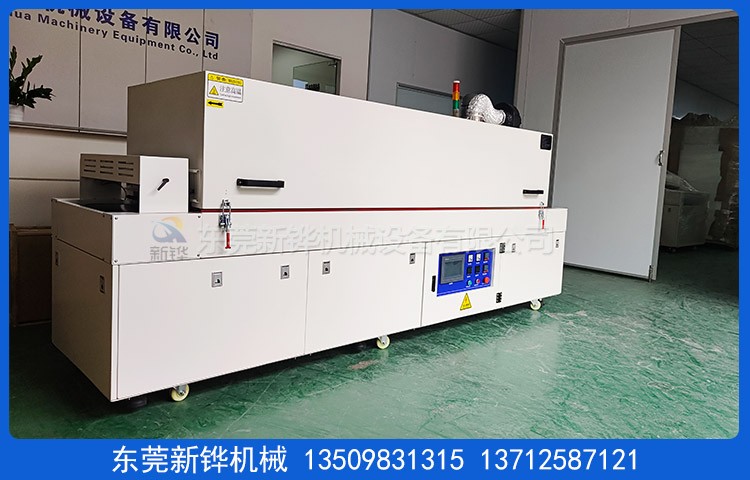

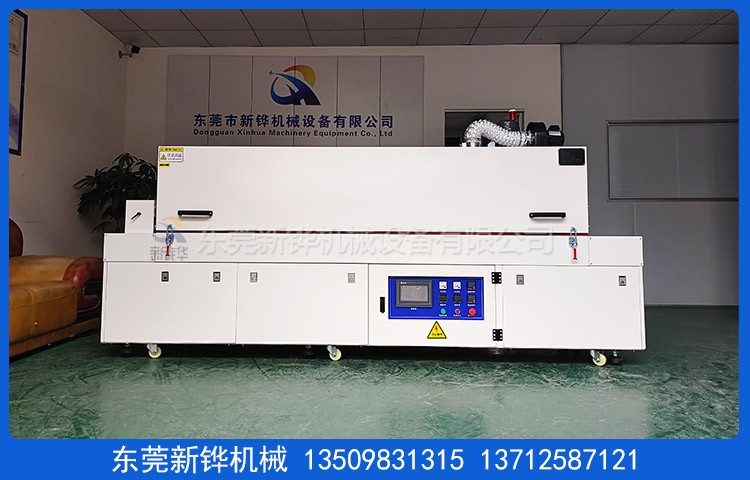

设备名称:光伏隧道炉

设备型号:XHSO-560-2R

机台电源:AC380V  3φ  50HZ  13KVA

烘烤尺寸:长2500mm×宽560mm×高80mm（烘干区）

输送尺寸:长3100mm×宽790mm×高1750mm（以实物为准）

机台结构:入料口高度:0-80mm,入料段长300mm;加热段长2500mm（2段加热）; 出料段长300mm

安装定位:底部安装承重3寸脚轮、M18脚杯高度可调+50mm.

气动门:进出料安装气动门,光电检测来料后自动开关.

检修方式:炉盖电动推杆掀开+手动撑杆保护检修方式设计.

内箱材质:SUS304#T1.2mm厚SUS430#不锈钢板加工制作,氩弧焊接,保证炉内清洁,无灰尘产生。

外箱材质:SS304#T1.5mm厚SS41#冷轧钢板加工制作。

机架材质:T2.0*40*40mm40*40*1.5mm 厚方通焊接成型,底部安装承重3寸脚杯, 脚杯高度可调,方便设备的固定和对接.

机台颜色:机台焊接处焊接牢固、打磨平整；经防锈处理后静电高温粉体涂装,整机为邹纹灰白色.

机台结构:加热段采用手动撑杆掀开式设计,方便检修及清洁保养。

保温结构:光伏隧道炉采用120K高密度保温棉,保温厚度100mm,加空气层隔热保温,加热炉盖采用耐高温硅胶迫紧,密封处理,美观无污染,设备高温部分加贴高温警示标识.

密封条:采用₵20mm耐高温双硅胶密封条密封处理,美观无污染.

温度范围:室温~MAX180℃,常用温度120℃.

操作方式:10.4寸触讯显示器+松下可编程控制器+扫码功能.

温度控制系统：台达PLC及日本欧姆龙温控器+阳明SSR进行温度控制, 炉内分前、后二段进行分别控温,输入模式为台湾(华菱)精密 K型热电偶；具备自动整定和PID参数的自动更正功能; 操作面板：采用7寸台达触摸屏集中控制.

温度均匀度:空炉120℃恒温30min后温差±3℃%.

运风方式:经过风道分散后水平循环运风设计,均匀性佳.

运风电机:长轴型烤箱专用马达4组配强力型多翼式镀锌风轮.

高效过滤器:采用二级过滤,进风口加装初效过滤器,炉内加装耐高温有隔板高效过滤器,双面防护网为不锈钢方格网SUS304；风量:2000m3/h；

加热方式:光伏隧道炉采用不锈钢电热管+热风循环进行加热,加热温度均匀、稳定、温差小.

加热功率:12KW,恒温状态功率:6KW.

升温速率:约4℃/min,空炉常温～120℃约需时间30分钟.

冷却方式:2排可调节角度轴流风扇.

输送网带:采用0.7mm特弗龙布带（黑色）,输送网有效宽560㎜.

网带除尘:进料段安装除尘粘滚.

输送速度:41-250mm/min任意调节.

输送高度:输送带表面距离地面750±20mm可调.

输送动力:370W减速电机配合易能变频器调速.

安全保护:漏电断路器、电源逆向防止器、超温停止加热、马达及电热过电流、控制回路短路及过载、三色信号指示灯（红色故障,黄色待机,绿色运行）等保护并警报装置…合乎国际安全标准.

防护标签:所有带电外露部位加装绝缘保护罩,危险处贴有高温,防触电警示标识,电柜防护等级IP54.

机台电源:主电源采用AC220V/380V/50Hz三相五线制.

使用条件:环境相对湿度40%-50%,温度为20-30摄氏度.

注意事项:烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂.

执行标准:炉温均匀度按GB9452-1988或JB/T6049-1992,电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行.

参考标准:JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》,GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部分》.
