产品中心PRODUCT
红外线烘烤隧道炉
产品编号:
红外线烘烤隧道炉
适用范围:
红外线烘烤隧道炉应用于:电子类(半导体,LCD,LED),PCB,电解电容等;胶水封装,电机,五金,塑胶,硅橡胶,印刷,制业等行业烘烤,干燥,老化之用途.

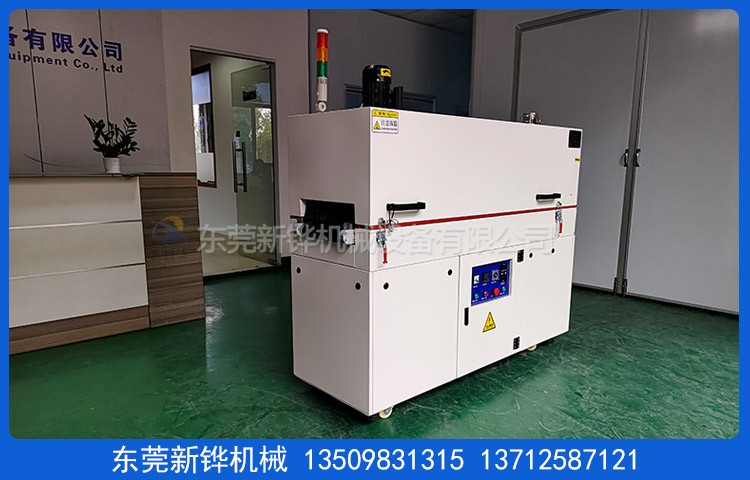

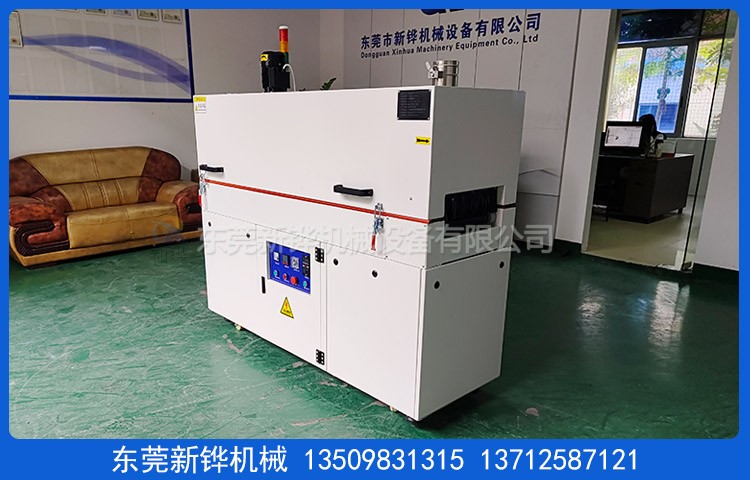

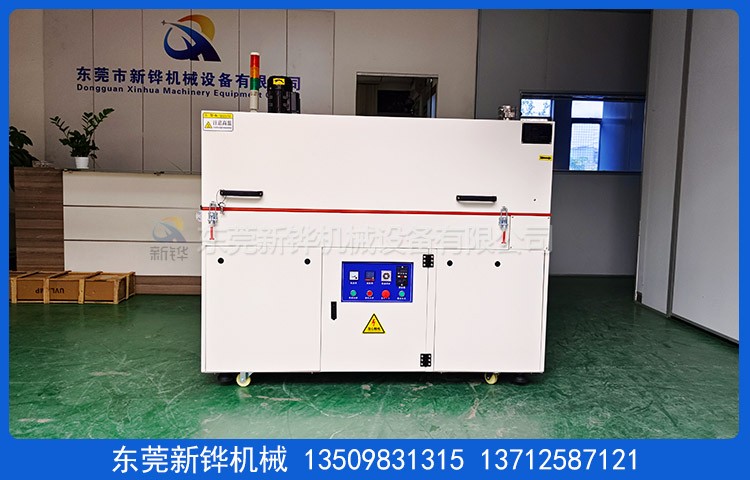

设备名称:红外线烘烤隧道炉

设备型号:XHSO-1.7-04-1IR

机台电源:AC220V  50HZ  6KVA

烘烤尺寸:1300×宽420×高100mm

外形尺寸:1700×宽620×高1450mm

机台结构:入料口高度:100mm进料段:200mm恒温段:1300mm(1段)出料段:200mm。

内箱材质:T1.2mm厚SUS不锈钢板全密封满焊保证炉内清洁。

外箱材质:T1.5mm厚冷板折弯加强焊接加工,打磨防锈。

机架材质:T2.0*40*40mm 铁方通焊接成型,机架四面封板。

机台颜色:经防锈处理后静电高温粉体涂装,整机为邹纹灰白色或客户提供色卡。

保温材料:高密度黄色保温岩棉保温,保温层厚度100mm。

门密封条:₵20mm耐高硅胶密封条密封处理,美观无污染。

温度范围:常温~MAX250℃可调。

温控系统:温度控制器配合SSR控制, 具备PID自整定参数平衡调温校正功能,输入模式为 K型热电偶。

运风方式:经过风道分散后循环运风设计,均匀性佳。

运风电机:长轴型高温马达多组配强力型多翼式风轮。

进排风口:进风口:90mm调节风盘,排风口:90mm可调节风阀。

主加热器:红外线烘烤隧道炉采用远红外线电热管+不锈钢电热管,2套加热方式。

加热功率:升温状态:6KW,恒温状态:3KW。

升温速率:10℃/min,空炉常温~200℃约需时间15分钟。

输送速度:电子调速器调节速度,常用0.5~2mm/S速度可调节

安全保护:超温停止加热并警报装置、马达、电热过电流保护、控制回路短路及过载保护、漏电断路器、电源逆向防止器等…合乎国际安全标准。

防护标识:所有带电外露部位加装绝缘保护罩,危险处贴有警示标识,电柜防护等级IP54。

使用条件:主电源采用AC 220V/380V/50Hz三相五线制,环境相对湿度40%-50%,温度为20-30摄氏度。

注意事项:烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂。

质保服务:设备自送货之日起质保期为壹年,质保期内发生非人为质量问题免费维修。

售后服务:免费提供日常维护、技术咨询、故障处理等培训内容,不定期对设备使用状况进行质量跟。

验收标淮:本机台不含供电电源线、排风管道,以双方签定的技术协议书为标淮。

随机资料:设备交付时附设备使用说明书、主要部件说明书、软件备份各1份。

交货日期:签定合同收到订金之日起25天完成。

东莞新铧烘烤设备厂家生产:红外线烘烤隧道炉,IR烘烤隧道炉,红外线加热烘烤炉,IR烘干炉设备,IR红外线隧道炉,红外线隧道炉,热风隧道炉,精密热风隧道炉,红外线隧道炉,无尘洁净隧道炉,点胶固化隧道炉,滚涂烘干隧道炉,浸漆固化隧道炉,灌胶隧道烘烤炉,高温隧道炉等设备研发制造.


标准规格型号选配项目产品视频根据客户要求设计,非标定制不同规格


产品介绍
独特性能客户可选配置

内胆全不锈钢氩弧焊满焊,防止机台自身产生灰尘;内部洁净无尘;

双重超温保护,安全更可靠;

内部热风循环,烘烤物件受热均匀;

升温时间快,温度稳定精准;

国内一流的隔热、断热、保温技术,密封效果优;

机体外壳温度低,对室内环境温度影响较小;

多种加热及运风方根据产品设定;节能省电、安全环保。

可充氮气气氛保护,达成无氧化烘烤环境。

控制系统、料盘、推车可依客户需要选择配备。

颜色选择图例


客户可以依照色卡指定色彩制作。

※根据烘烤产品搭配不同料盘/台车,材质有烤漆、电镀彩锌、不锈钢等,尺寸、规格可非标订制,欢迎来电咨询。

温控选购配备

温控器(单段/8段-256段可编程式)
台湾宇电温控表日本欧姆龙智能型温控表
日本进口256段可编程式欧姆龙温控仪日本OMRON温控器
温度记录仪
进口多通道彩屏无纸记录仪进口多通道有纸记录仪
进口PARTLOW圆图温度记录仪进口YOKOGAWA 48通道温度记录仪
记录组
手提式温度记录器组 6点IR 电脑温度记录器组6点~12点
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。
电力输出,可按照SSR、SCR、SSPR等电力自动调整器。

触摸屏+PLC
威伦7寸Proface
三菱西门子
工控机以太网远程监控
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。
电力输出 可安装SSR、SCR、SSPR等电力自动调整器。

风路循环图例

单面送风型双面送风型双面送风防爆热辐射上升型
四面辐射型热辐射照射型热风辐射型热风辐射型

料盘、推车选配项目

料盘形式




冲孔盘筛网盘栅格盘
活动推车




烤架烤箱推车+托盘子母推车
