产品中心PRODUCT
烘烤冷却隧道炉
产品编号:

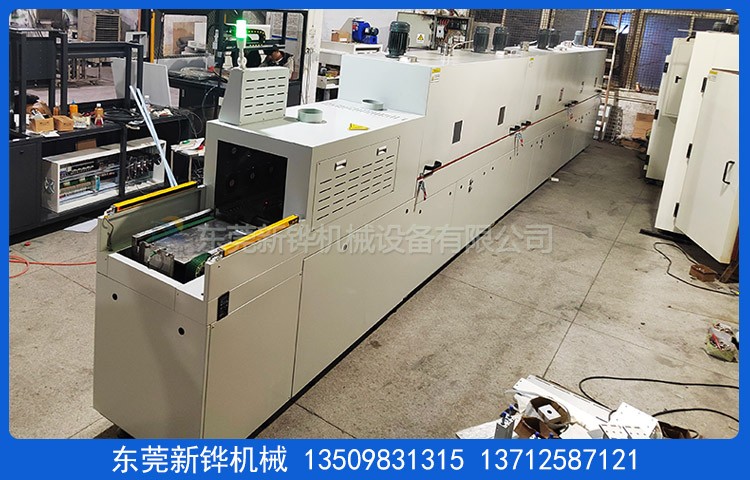

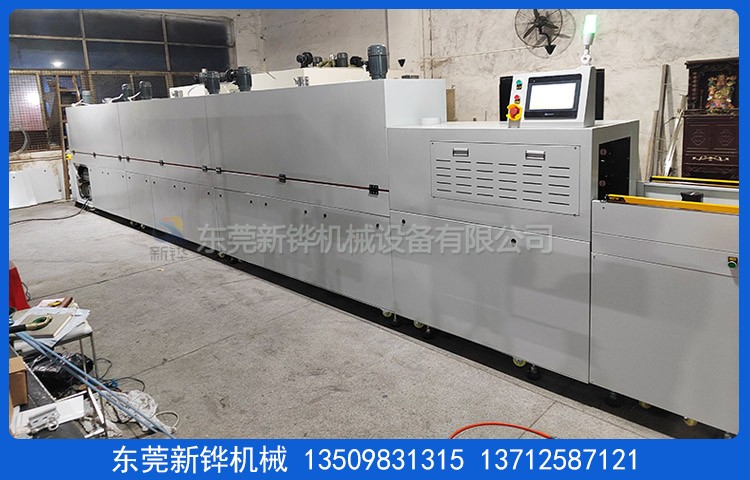

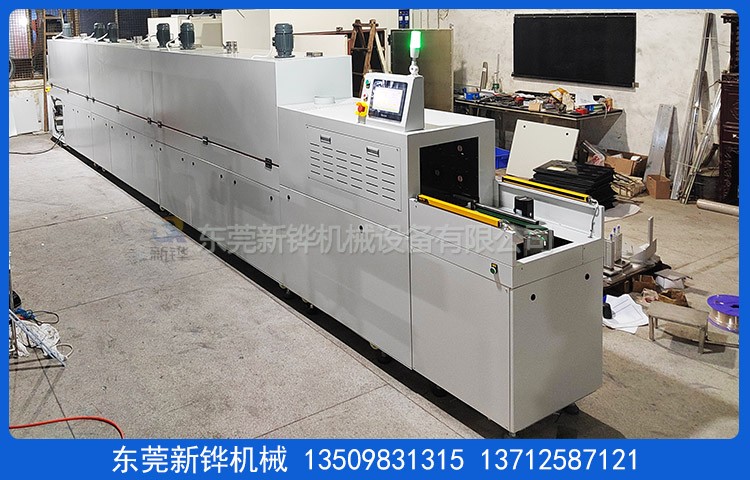

烘烤冷却隧道炉
适用范围:
烘烤冷却隧道炉应用于:动力电池,治具,电木治具板,电机马达,光伏,半导体,电子电感,IC封装,线路板,触摸屏,显示器,光学镜片,复合新材料等新能源行业.

设备名称:烘烤冷却隧道炉

设备型号:XHSO-9.5-04-2T-6R

设备电源:AC380V  3φ  50HZ   38KVA

烤炉尺寸:L7250 × W470 × 高400mm

外形尺寸:L9500 × W670 × 高1650mm

尺寸分布:进料段300mm(含风帘);烘烤段7250mm;过渡段(排风口100+

风帘200mm;冷却段1000mm;升降平台:650mm

机台结构:上炉盖电动缸掀开检修电机/电热管组件,配手动撑杆保护。

内箱材质:T1.2mm厚SUS304#不锈钢板氩弧全密封满焊加工制作。

外箱材质:T1.5mm厚SS41#冷轧钢板折弯加工制作。

机架材质:T2.0*40*40mm 铁方通焊接成型,外罩T1.2mm SS41#冷轧板。

脚轮脚杯:烘烤冷却隧道炉底部安装3寸活动脚轮,M20地脚螺丝高度可调节。

机台颜色:经防锈处理后静电高温粉体涂装(色号92105)。

保温材料:优质白色硅酸铝棉,保温厚度100mm。

门密封条:₵20mm耐高硅胶密封条密封处理,美观无污染。

防护标签:设备高温部分加贴高温警示标识。

外表温度:外罩表面温度室温+15度(≤45度),接缝处和进出炉口除外。

温控方式:温度模块配合固态调整器控制,多组控制温度,输入模式为精密 K型热电偶。温控系统具备自动整定和PID参数的自动校正功能。

温度范围:常用80℃,室温-MAX120℃可调节。

温度均匀度:恒温30分钟内满载80℃±5℃。

测温布点:单节加热炉体前、中、后3个测温探头,测温高度390mm。

操作系统:触摸屏:威纶通触摸屏,设备为人机操作界面:产品进出载具数量、输送速度、风机、加热、温度、温度曲线、易损件时间提示等参数本地/远程可以设定,操作面板电箱冷却罩上方(操作屏中心距离地面高度1550MM)。

可编程控制器:汇川可编程控制器,机架下方内置电料配电箱。

运风方式:马达经过风道分散后从上到下送风吹向产品,循环运风设计。

运风电机:长轴型烤箱专用马达多组配多翼式镀锌风轮。

加热系统:主加热器:SUS201无缝电热管+热风循环控制加热。

加热功率:升温功率34KW,恒温功率17KW。

升温速率:约8.5℃/min,空炉常温~80℃约需时间10分钟。

输送系统:烘烤倍速链:宽322mm2.5倍耐高温特弗龙倍速链,输送高度:910mm.

回流倍速链:宽322mm2.5倍尼龙倍速链,输送高度:550mm.。

输送速度:上料节拍435mm/90S(烘烤时间20分钟);1-10mm/S调速;

输送动力:万鑫减速电机+易能变频器调速+编码器监测链速+阻档气缸。

冷却方式 出料段上方安装多排冷却横流风扇。

升降平台:升降机构:450W信捷带刹车伺服+丝杆模组+直径导轨+光栅防护。

接驳输送:2.5倍尼龙倍速链配铝型材+调速电机+光电检测定位。

安全保护:电热管检测电流故障报警;超温停止加热并警报装置;马达、电热过电流保护;控制回路短路及过载保护;漏电断路器保护、电源逆向防止器保护;触摸屏开机画面按客户要求,内页参数易损件寿命提示功能和设定;三色信号指示灯(红色故障指示,黄色待机指示,绿色运行指示);所有地线拉到地线铜排处统一接线,直接接地。

防护标签:所有带电外露部位加装绝缘保护罩,危险处贴有警示标识,电柜防护等级IP54。

使用条件:主电源采用AC 220V/380V/50Hz三相五线制。

注意事项:烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂.。

参考标准:炉温均匀度按GB9452-1988或JB/T6049-1992执行;电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行;JB/T7629-94A/DQ5071-92《耐火纤维炉衬的设计和安装规范/筑炉守则》;GB10067.1/4-88《电热设备/间接电阻炉基本技术条件和通用部分》

售后服务:设备自送货之日起质保期为壹年,质保期内发生非人为质量问题免费维修;易损件电热管、密封条质保期为6个月;质保期外设备配件损耗造成的故障本公司酌情收取工本费;免费提供设备的程序编写及输入、故障排除、操作、日常维护等培训内容;免费提供日常技术咨询和故障处理服务,不定期对设备使用状况进行质量跟踪。

验收标淮:设备调试完成30天内为验收时间,以双方签定的技术协议书为标淮;设备交付时附设备说明书、操作手册、主要部件说明书、软件备份各1份。

交货日期:签定合同收到订金确认图纸之日起45个工作日新铧厂内验收,安装调试时间为货到工厂之日 2天内完成。

东莞新铧烘干设备厂家生产:隧道炉,烘烤冷却隧道炉,治具回流隧道炉,可升降式隧道炉,电木治具板隧道炉,治具隧道炉,烘烤冷却隧道炉,热风隧道炉,红外线隧道炉,固化隧道炉,高温隧道炉等设备研发制造。


标准规格型号选配项目产品视频根据客户要求设计,非标定制不同规格


产品介绍
独特性能客户可选配置

内胆全不锈钢氩弧焊满焊,防止机台自身产生灰尘;内部洁净无尘;

双重超温保护,安全更可靠;

内部热风循环,烘烤物件受热均匀;

升温时间快,温度稳定精准;

国内一流的隔热、断热、保温技术,密封效果优;

机体外壳温度低,对室内环境温度影响较小;

多种加热及运风方根据产品设定;节能省电、安全环保。

可充氮气气氛保护,达成无氧化烘烤环境。

控制系统、料盘、推车可依客户需要选择配备。

颜色选择图例


客户可以依照色卡指定色彩制作。

※根据烘烤产品搭配不同料盘/台车,材质有烤漆、电镀彩锌、不锈钢等,尺寸、规格可非标订制,欢迎来电咨询。

温控选购配备

温控器(单段/8段-256段可编程式)
台湾宇电温控表日本欧姆龙智能型温控表
日本进口256段可编程式欧姆龙温控仪日本OMRON温控器
温度记录仪
进口多通道彩屏无纸记录仪进口多通道有纸记录仪
进口PARTLOW圆图温度记录仪进口YOKOGAWA 48通道温度记录仪
记录组
手提式温度记录器组 6点IR 电脑温度记录器组6点~12点
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。
电力输出,可按照SSR、SCR、SSPR等电力自动调整器。

触摸屏+PLC
威伦7寸Proface
三菱西门子
工控机以太网远程监控
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。
电力输出 可安装SSR、SCR、SSPR等电力自动调整器。

风路循环图例

单面送风型双面送风型双面送风防爆热辐射上升型
四面辐射型热辐射照射型热风辐射型热风辐射型

料盘、推车选配项目

料盘形式




冲孔盘筛网盘栅格盘
活动推车




烤架烤箱推车+托盘子母推车
