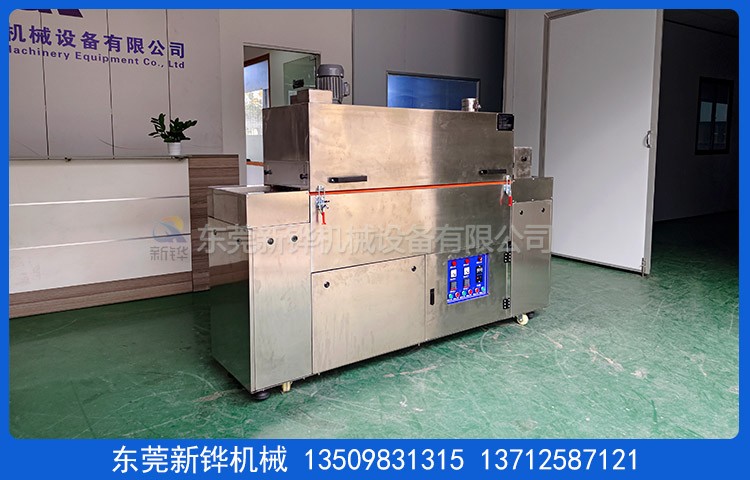

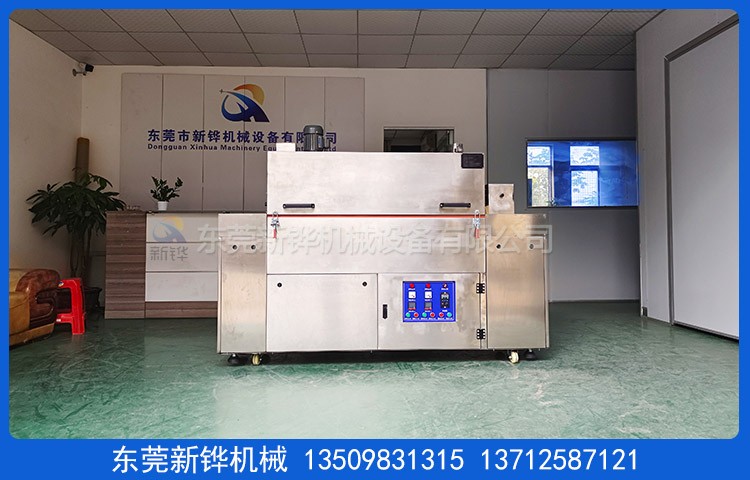

小隧道炉
产品编号:
小隧道炉
适用范围:
小隧道炉应用于:电子类(半导体,LCD,LED),PCB,电解电容等;胶水封装,电机,五金,塑胶,硅橡胶,印刷,制业等行业烘烤,干燥,老化之用途.

设备名称:小隧道炉

设备型号:XHSO-1.4-03-2R

机台电源:AC380V    50HZ  7KVA

烘烤尺寸:1400 × 宽320 × 高80mm

输送尺寸:2100 × 宽560 × 高1600mm(以实物为准)

机台结构:入料口高度:80mm,进料段:300mm,加热段:1400mm(2组控制加热),出料段:400mm(含200mm冷却罩)。

机台定位:安装承重3寸一体脚轮脚杯,方便设备的固定和移动。

内箱材质:T1.0mm厚SUS304#不锈钢板折弯加强焊接加工。

外箱材质:T1.2mm厚SUS304#不锈钢板折弯加强焊接加工。

机架材质:T2.0*40*40mm304#焊接成型,机架整体封板。

机台颜色:不锈钢本色。

保温材料:高密度黄色保温岩棉保温,保温层厚度100mm隔热外罩。

门密封条:₵20mm耐高硅胶密封条密封处理,美观无污染。

温度范围:常用温度:150℃,最高温度:常温~MAX180℃可调。

温控系统:温度控制器配合SSR控制具备PID自整定调温校正功能,输入模式为 K型热电偶。

运风电机:上运风370W马达+下运风750W高转数长轴型马达底部经风道分散后从上往下循环运风设计,下运风采用调频器控制风速大小。

进排风口:90mm自然进风盘,90mm可调节排风阀。

加热功率:2组不锈钢电热管加热,升温状态:6KW, 恒温状态:3KW。

输送方式:小隧道炉输送300mm*0.3特弗龙布冲2*2mm孔径+传动滚筒包胶+调速电机带动网带运行。

输送速度:常用50-300mm/Min调节速度。

安全保护:超温停止加热并警报装置、马达、电热过电流保护、控制回路短路及过载保护、漏电断路器、电源逆向防止器、前、后、电箱面板三个急停开关等…合乎国际安全标准。

防护标识:所有带电外露部位加装绝缘保护罩,危险处贴有警示标识,电柜防护等级IP54。

使用条件:电源采用AC380V/50Hz三相五线制,环境相对湿度40%-50%,温度为20-30摄氏度。

注意事项:烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂。

质保服务:设备自送货之日起质保期为壹年,质保期内发生非人为质量问题免费维修。

售后服务:免费提供日常维护、技术咨询、故障处理等培训内容,不定期对设备使用状况进行质量跟踪。

验收标淮:本机台不含供电电源线、排风管道,以双方签定的技术协议书为标淮。

随机资料:设备交付时附设备使用说明书、主要部件说明书、软件备份各1份。

交货日期:签定合同收到订金之日起45天交货(不含法定节假日)。

东莞新铧隧道炉设备厂家生产:小隧道炉,隧道炉,小型隧道炉,不锈钢隧道炉,微型隧道炉,小型精密隧道炉,热风隧道炉,烘烤隧道炉,工业烘箱,热风循环隧道炉,热风烘干炉,隧道式热风烘烤线,精密热风烘干炉,热风烘烤隧道炉,电热隧道炉,洁净隧道式烘箱,光伏玻璃隧道式烘干线,电机胶水隧道烘干线等设备研发制造.


标准规格型号选配项目产品视频根据客户要求设计,非标定制不同规格


产品介绍
独特性能客户可选配置

内胆全不锈钢氩弧焊满焊,防止机台自身产生灰尘;内部洁净无尘;

双重超温保护,安全更可靠;

内部热风循环,烘烤物件受热均匀;

升温时间快,温度稳定精准;

国内一流的隔热、断热、保温技术,密封效果优;

机体外壳温度低,对室内环境温度影响较小;

多种加热及运风方根据产品设定;节能省电、安全环保。

可充氮气气氛保护,达成无氧化烘烤环境。

控制系统、料盘、推车可依客户需要选择配备。

颜色选择图例


客户可以依照色卡指定色彩制作。

※根据烘烤产品搭配不同料盘/台车,材质有烤漆、电镀彩锌、不锈钢等,尺寸、规格可非标订制,欢迎来电咨询。

温控选购配备

温控器(单段/8段-256段可编程式)
台湾宇电温控表日本欧姆龙智能型温控表
日本进口256段可编程式欧姆龙温控仪日本OMRON温控器
温度记录仪
进口多通道彩屏无纸记录仪进口多通道有纸记录仪
进口PARTLOW圆图温度记录仪进口YOKOGAWA 48通道温度记录仪
记录组
手提式温度记录器组 6点IR 电脑温度记录器组6点~12点
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。
电力输出,可按照SSR、SCR、SSPR等电力自动调整器。

触摸屏+PLC
威伦7寸Proface
三菱西门子
工控机以太网远程监控
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。
电力输出 可安装SSR、SCR、SSPR等电力自动调整器。

风路循环图例

单面送风型双面送风型双面送风防爆热辐射上升型
四面辐射型热辐射照射型热风辐射型热风辐射型

料盘、推车选配项目

料盘形式




冲孔盘筛网盘栅格盘
活动推车




烤架烤箱推车+托盘子母推车
