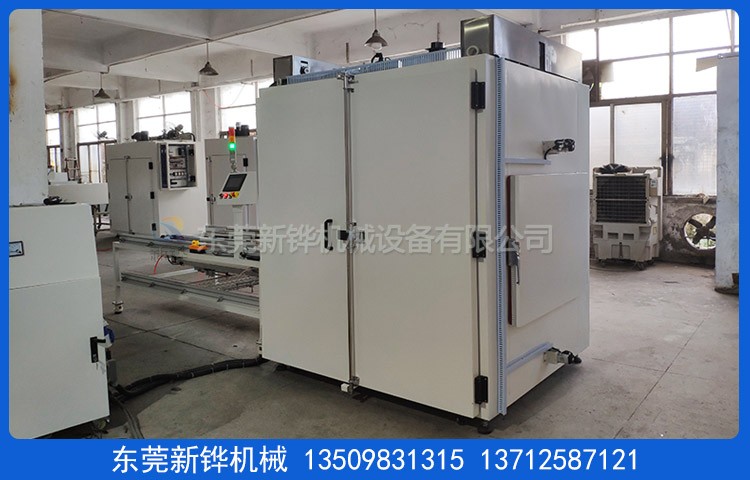

设备名称:双链提升烘烤箱

设备型号:XHMO-12-2T

机台电源:AC380V  3φ  50HZ  39KVA

烘烤尺寸:长1600×宽1630×高1570mm

外型尺寸:长1800×宽1750×高2380mm（以实物为准）

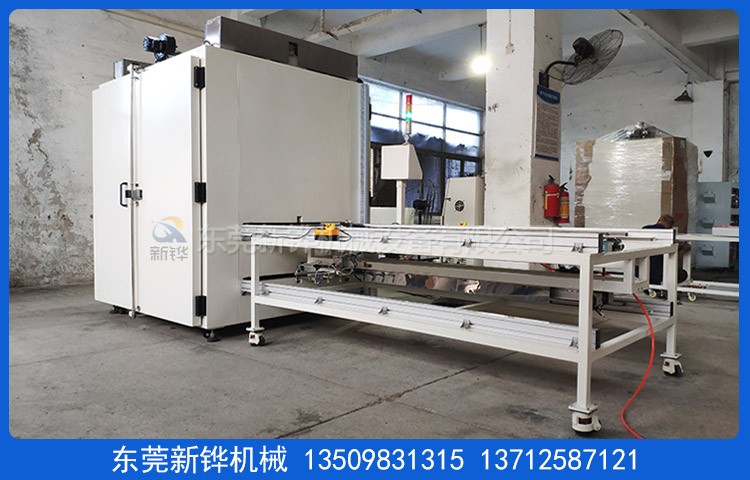

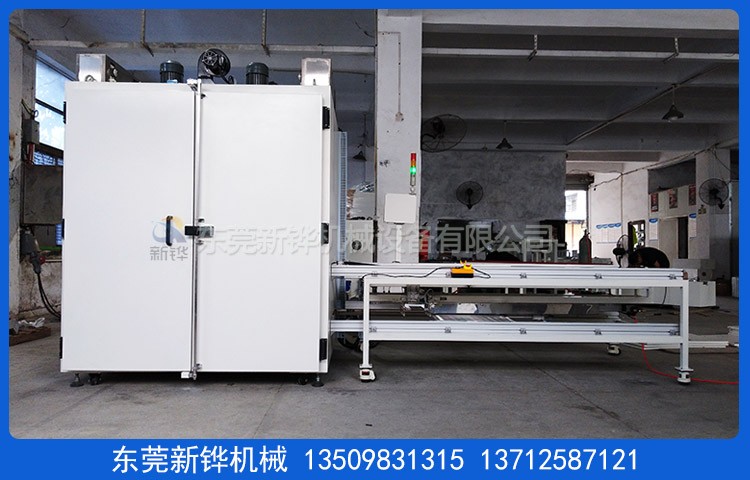

机台结构:进出料机构1套:长2350*宽1250*高850MM（上料位料盘离墙面约1500MM） ；烘烤尺寸:长1600*宽1630*高1570mm（2组加热控制）；推料机构:2套；顶部安装吊环。

机台定位:安装承重M20脚杯,3寸脚轮方便设备的移动固定和拼接。

检修方式:侧面+背面开门方便检修及清洁保养。

内箱材质:T1.2mm厚SUS201#不锈钢板全密封满焊保证炉内清洁。

外箱材质:T1.5mm厚冷板折弯加强焊接加工,打磨防锈。

烤架材质:T1.2mm厚SUS201#不锈钢板方通焊接,两侧传动采用4分链条+耐高温轴承座+S201#不锈钢板折弯导轨,托盘6*3筛网,尺寸长1000*宽600mm。

机架材质:T1.2*40*40mm 201#方通焊接成型。

机台颜色:双链提升烘烤箱经防锈处理后静电高温粉体涂装,整机为邹纹灰白色。

保温材料:炉衬与炉体之间填充优质耐高温白色岩棉保温保温材料,保温层厚度80-100mm。

炉体密封:₵18mm耐高温密封条密封处理,美观无污染。

温度范围:最高温度:常温～MAX200℃可调,常用温度175℃±5℃%。

温控系统:触摸屏+温度模块+SSR固态继电器输出控制加热,具备PID自整定参数平衡调温校正功能,输入模式为K型热电偶；

运风方式:长轴型高温马达配多翼式201#不锈钢风轮,顶部风道循环运风设计,均匀性佳。

进排风口:进/排风口:200W电机+变频器调控风量,炉内置换新鲜空气。

加热功率:双链提升烘烤箱采用不锈钢电热管。

升温状态:36KW,恒温状态约:18KW。

推料机构:电机+丝杆+耐高温滑块；

进料机构:无动力滚轮+伺服+模块+夹抓气缸；

出料机构:无动力滚轮+伺服+模块+夹抓气缸+吸盘；

上料动作:夹爪把钢网从烤箱取出,然后人工把产品放钢网盘上,放好后钢网和产品一起移进烤箱中；

出料动作:夹爪把钢网从烤箱取出,吸盘吸产品（吸盘位置可调）,托盘移出,吸盘松开,产品掉到收料箱,后钢盘移进烤箱；

控制要求:人工放好料按启动开始进料,出料同时工作,顶部/底部推料动作同时进行,以人工给信号为准,待最后一炉人工不放料时,人工手动切换到炉子里面的产品烘烤完成后关机

安全保护:超温停止加热并警报装置、马达、电热过电流保护、控制回路短路及过载保护、漏电断路器、电源逆向防止器、急停开关、三色指示灯（红色故障、黄色待机、绿色运行）等合乎国际安全标准。

防护标识:所有带电外露部位加装绝缘保护罩,危险处贴有警示标识,电柜防护等级IP54。

使用条件:主电源采用AC 380V/50Hz 三相五线制,环境相对湿度40%-50%,温度为20-30摄氏度。

注意事项:烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂。

售后服务:设备自送货之日起质保期为壹年,质保期内发生非人为质量问题免费维修。

培训服务:免费提供日常维护、技术咨询、故障处理等培训内容,不定期对设备使用状况进行质量跟。

验收标淮:本机台不含供电电源线、排风管道,以双方签定的技术协议书为标淮。

验收时间:设备调试完成3-5天内为验收时间。

随机资料:设备交付时附设备使用说明书、主要部件说明书、软件备份各1份。

交货日期:签定合同收到订金之日起60天完成。

安装调试:安装调试时间 5个工作日内完成。
