水份烘干隧道炉
产品编号:

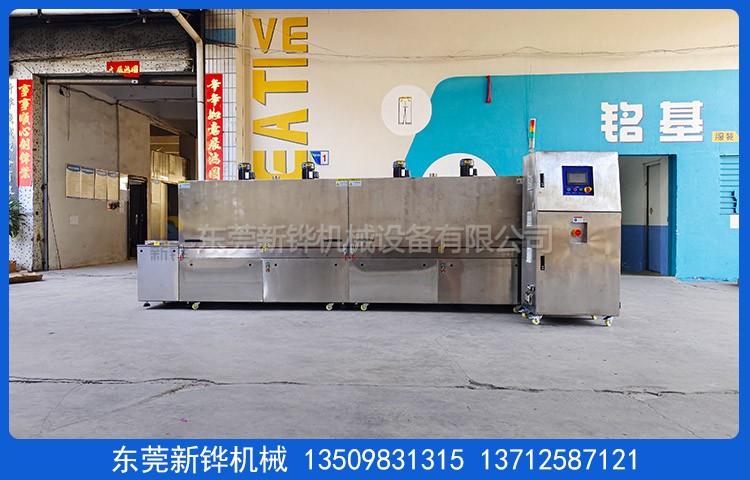

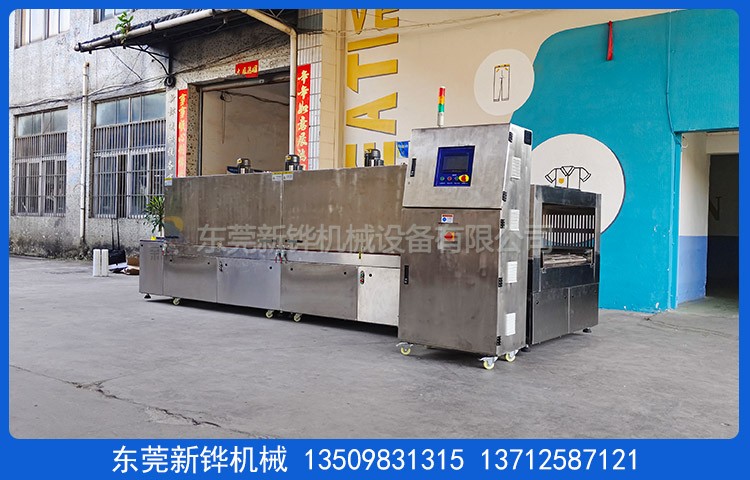

水份烘干隧道炉
适用范围:
水份烘干隧道炉应用于:电子类(半导体,LCD,LED),PCB,电解电容等;胶水封装,电机,五金,塑胶,硅橡胶,印刷,制业等行业烘烤,干燥,老化之用途.

设备名称:水份烘干隧道炉

设备型号:XHSO-5.2-1.5-4R

机台电源:AC380V    50HZ  52KVA  80A

烘烤尺寸:4000×宽1150×高450mm(内空尺寸)

外形尺寸:5200×宽1470×高1500mm(以实物为准)

机台结构:入料口高度450mm,进料段500mm(网带下方滴水盘配排水口),恒温段2*2000mm(2节),冷却段700mm,进出炉口安装气帘隔离热风外溢。

检修方式:两侧开400*300mm检修门,方便检修及清洁保养。

机台定位:安装承重M20脚杯,3寸脚杯方便设备的固定和4段拼接。

内箱材质:T1.2mm厚SUS304#不锈钢板全密封满焊保证炉内清洁。

外箱材质:T1.2mm厚SUS304#不锈钢板全密封满焊保证炉内清洁。

机架材质:T1.5*40*40mm 304#不锈钢焊方通接成型,机架四面封板。

机台颜色:外箱表面打磨焊点后拉丝,保持不锈钢本色。

保温材料:耐高温白色硅酸铝保温,保温层厚度100mm。

门密封条:₵20mm耐高硅胶密封条密封处理,美观无污染。

温度范围:常用温度150℃,最高温度:常温~MAX250℃可调,温控精度控制范围±2℃,炉内单点测量空炉温差±5℃(第一段约1米为产品进料升温期区不在测温温差范围内)。

操作系统:触摸屏+PLC控制器+四路温度模块输出控制SSR, 具备PID自整定参数平衡调温校正功能,输入模式为 K型热电偶,参数设定读取:风机、加热、速度、温度曲线。

运风电机:长轴型高温马达四组配强力型多翼式风轮,经过风道分散循环运风设计,均匀性佳。

进排风口:排风口:2*¢90mm可调节风阀。

加热功率:SUS304不锈钢电热管,升温状态:48KW,恒温状态:24KW。

升温速率:5℃/min,空炉常温~150℃约需时间30分钟。

输送链网:水份烘干隧道炉输送1100mm304#不锈钢2052中孔链条+串杆+网带,输送高度:750±30mm可调。

输送动力:减速电机、链轮、链条传动带动链网运行变频器调速,速度:0.1-1m/min任意调节。

冷却方式:多排可调节角度冷却小风扇,烘烤温度150度,冷却时间1.5分钟产品表面温度约60度,烘烤温度200度,冷却时间1.5分钟产品表面温度约85度,

安全保护:超温停止加热并警报装置、马达、电热过电流保护、控制回路短路及过载保护、漏电断路器、电源逆向防止器等…合乎国际安全标准。

防护标识:所有带电外露部位加装绝缘保护罩,危险处贴有警示标识,电柜防护等级IP54。

使用条件:主电源采用AC 220V/380V/50Hz三相五线制,环境相对湿度40%-50%,温度为20-30摄氏度。

注意事项:烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂。

售后服务:设备自送货之日起质保期为壹年,质保期内发生非人为质量问题免费维修。

培训服务:免费提供日常维护、技术咨询、故障处理等培训内容,不定期对设备使用状况进行质量跟踪

验收标淮:本机台不含供电电源线、排风管道,以双方签定的技术协议书为标淮。

随机资料:设备交付时附设备使用说明书、主要部件说明书、软件备份各1份。

交货日期:签定合同收到订金之日起30天完成(不含法定节假日)

东莞新铧烘干设备厂家生产:水份烘干隧道炉,清洗烘干隧道炉,烘干隧道炉,隧道烘干机设备,工件清洗烘干隧道炉,五金清洗烘干隧道炉,隧道炉,热风隧道炉,红外线隧道炉,固化隧道炉,高温隧道炉等设备研发制造。


标准规格型号选配项目产品视频根据客户要求设计,非标定制不同规格


产品介绍
独特性能客户可选配置

内胆全不锈钢氩弧焊满焊,防止机台自身产生灰尘;内部洁净无尘;

双重超温保护,安全更可靠;

内部热风循环,烘烤物件受热均匀;

升温时间快,温度稳定精准;

国内一流的隔热、断热、保温技术,密封效果优;

机体外壳温度低,对室内环境温度影响较小;

多种加热及运风方根据产品设定;节能省电、安全环保。

可充氮气气氛保护,达成无氧化烘烤环境。

控制系统、料盘、推车可依客户需要选择配备。

颜色选择图例


客户可以依照色卡指定色彩制作。

※根据烘烤产品搭配不同料盘/台车,材质有烤漆、电镀彩锌、不锈钢等,尺寸、规格可非标订制,欢迎来电咨询。

温控选购配备

温控器(单段/8段-256段可编程式)
台湾宇电温控表日本欧姆龙智能型温控表
日本进口256段可编程式欧姆龙温控仪日本OMRON温控器
温度记录仪
进口多通道彩屏无纸记录仪进口多通道有纸记录仪
进口PARTLOW圆图温度记录仪进口YOKOGAWA 48通道温度记录仪
记录组
手提式温度记录器组 6点IR 电脑温度记录器组6点~12点
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。
电力输出,可按照SSR、SCR、SSPR等电力自动调整器。

触摸屏+PLC
威伦7寸Proface
三菱西门子
工控机以太网远程监控
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。
电力输出 可安装SSR、SCR、SSPR等电力自动调整器。

风路循环图例

单面送风型双面送风型双面送风防爆热辐射上升型
四面辐射型热辐射照射型热风辐射型热风辐射型

料盘、推车选配项目

料盘形式




冲孔盘筛网盘栅格盘
活动推车




烤架烤箱推车+托盘子母推车
