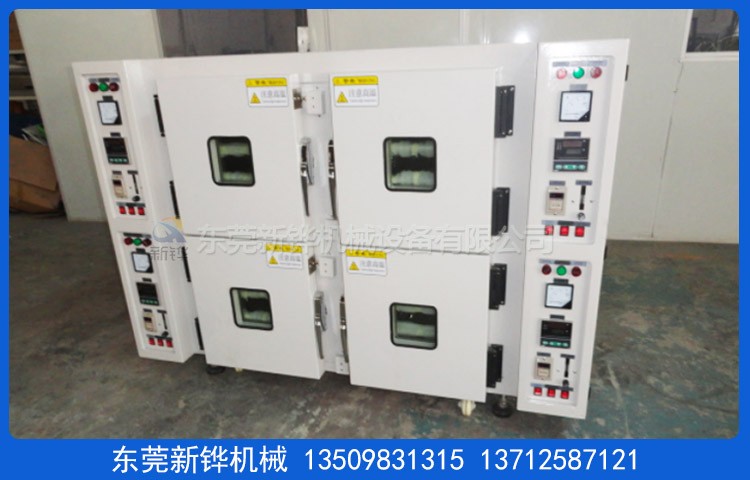

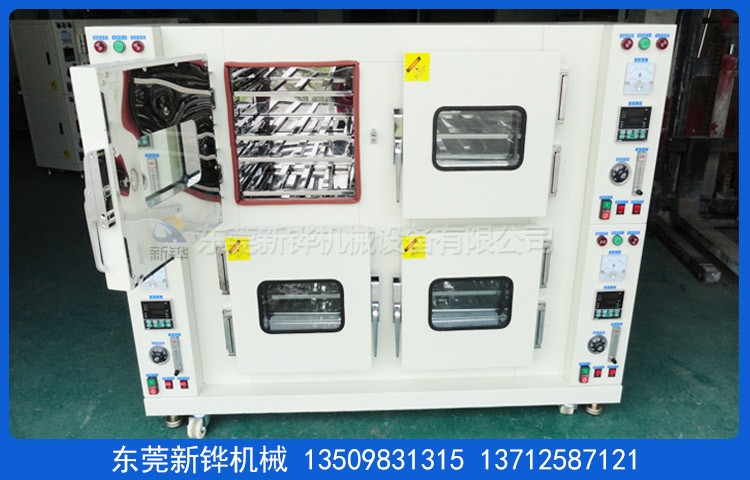

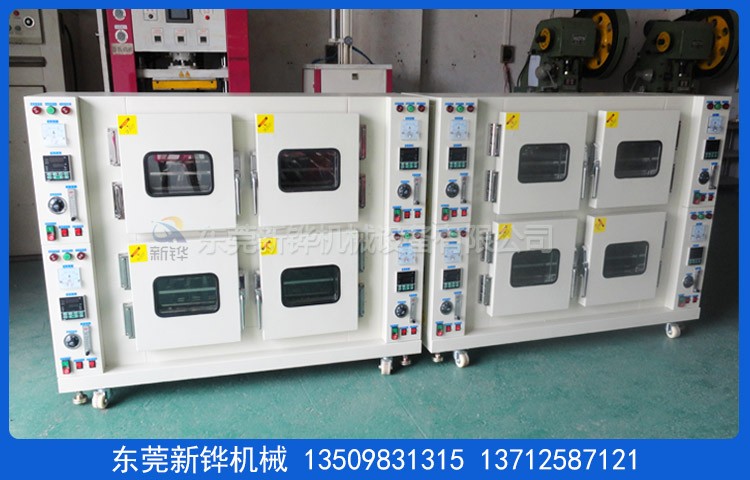

固晶光电烤箱
产品编号:
固晶光电烤箱
适用范围:
固晶光电烤箱主要用于光电行业固化烘烤,广泛用于点阵,数码管,LED发光二极管,SMD,大功率,贴片等固化; 固晶光电烤箱独有的性质配置单门/双门或多门单独控制,可编程多段温控时间控制,使用上更节能,更人性化.

设备名称:固晶光电烤箱

设备型号:XHMO-4D

机台电源:AC380V  50HZ  16KVA

内箱尺寸:长600×宽500×高450mm

外箱尺寸:长1560×宽720×高1000mm(以实物为准)

温度范围:RT-200℃

升温时间:固晶光电烤箱常温升至设定温度约20min

机台定位:安装承重M20脚杯, 3寸脚杯方便设备的固定和多段拼接。

内箱材质:SUS430#(SUS304#)镜面不锈钢。

外箱材质:SS41#钢板轻防锈处理后高温粉体烤粉。

均匀度:±1.5%(空载测试)

机台颜色:经防锈处理后静电高温粉体涂装,整机为邹纹灰白色。

保温材料:白色硅酸铝保温,保温层厚度100mm,保温罩厚度40mm

密封性能:内胆采用全密封满焊,专用密封条不用拉钉固定,更换方便。

温控系统:采用智能温度控制器,PID自动演算,LED显示,配合SSR固态继电器输出控制加热,控温精度高。

保护装置:漏电开关、相序保护、超温保护、马达过电流保护、控制线路保险丝等所有电气配件均采用符合国家标准原厂正品。

运风方式:水平送风。

运风电机:长轴型高温马达4组配强力型多翼式风轮。

进排风口:进风口:¢90mm调节风盘,排风口:¢90mm可调节风阀。

加热方式:固晶光电烤箱采用不锈钢电热管。

加热功率:16KW,恒温状态功率:8KW。

升温速率:约5℃/min,空炉常温~200℃约需时间20分钟。

安全保护:超温停止加热并警报装置、马达、电热过电流保护、控制回路短路及过载保护、漏电断路器、电源逆向防止器等…合乎国际安全标准。

防护标识:所有带电外露部位加装绝缘保护罩,危险处贴有警示标识,电柜防护等级IP54。

使用条件 主电源采用AC 220V/380V/ 50Hz 三相五线制,环境相对湿度40%-50%,温度为20-30摄氏度。

清洁方式:炉内两侧+顶部内板采用抽屉式导槽结构不用螺丝固定方便清洁。

东莞新铧机械设备厂家生产:固晶光电烤箱,光电烤箱,LED光电烤箱,LED固晶光电烤箱,光伏光电烤箱,光电芯片烤箱,热风烤箱,精密热风烤箱,真空烤箱,高温烤箱,PCB/PET丝印烤箱,LCD压合烤箱,防爆/升降烤箱,无尘烤箱,无氧化烤箱,硅胶二次硫化烤箱,老化房等设备研发制造。


标准规格型号选配项目产品视频根据客户要求设计,非标定制不同规格


产品介绍
独特性能客户可选配置

内胆全不锈钢氩弧焊满焊,防止机台自身产生灰尘;内部洁净无尘;

双重超温保护,安全更可靠;

内部热风循环,烘烤物件受热均匀;

升温时间快,温度稳定精准;

国内一流的隔热、断热、保温技术,密封效果优;

机体外壳温度低,对室内环境温度影响较小;

多种加热及运风方根据产品设定;节能省电、安全环保。

可充氮气气氛保护,达成无氧化烘烤环境。

控制系统、料盘、推车可依客户需要选择配备。

颜色选择图例


客户可以依照色卡指定色彩制作。

※根据烘烤产品搭配不同料盘/台车,材质有烤漆、电镀彩锌、不锈钢等,尺寸、规格可非标订制,欢迎来电咨询。

温控选购配备

温控器(单段/8段-256段可编程式)
台湾宇电温控表日本欧姆龙智能型温控表
日本进口256段可编程式欧姆龙温控仪日本OMRON温控器
温度记录仪
进口多通道彩屏无纸记录仪进口多通道有纸记录仪
进口PARTLOW圆图温度记录仪进口YOKOGAWA 48通道温度记录仪
记录组
手提式温度记录器组 6点IR 电脑温度记录器组6点~12点
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。
电力输出,可按照SSR、SCR、SSPR等电力自动调整器。

触摸屏+PLC
威伦7寸Proface
三菱西门子
工控机以太网远程监控
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。
电力输出 可安装SSR、SCR、SSPR等电力自动调整器。

风路循环图例

单面送风型双面送风型双面送风防爆热辐射上升型
四面辐射型热辐射照射型热风辐射型热风辐射型

料盘、推车选配项目

料盘形式




冲孔盘筛网盘栅格盘
活动推车




烤架烤箱推车+托盘子母推车
