产品中心PRODUCT
下吸风隧道炉
产品编号:

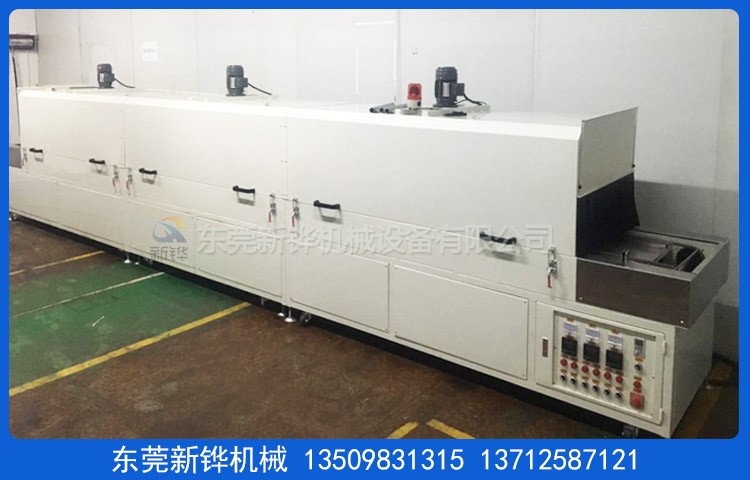

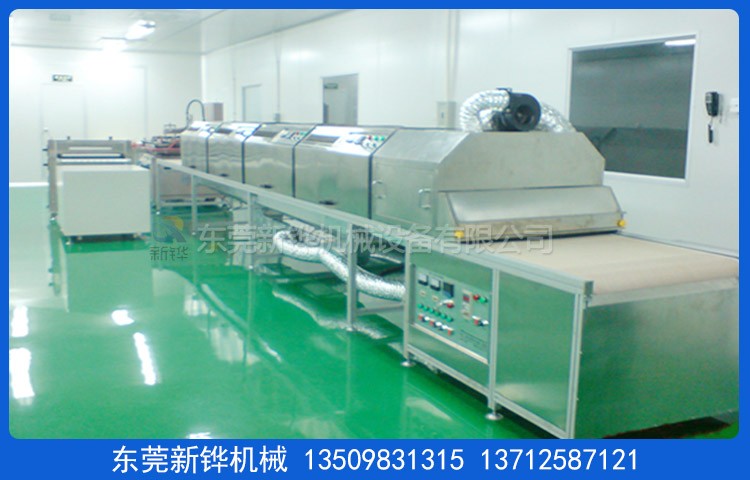

下吸风隧道炉
适用范围:
下吸风隧道炉应用于:PCB,电脑键盘,薄膜开关,硅胶按键,光学镜片,光伏玻璃,线圈,化工,运动鞋,商标印刷,纸张印刷等产品烘烤制程.

设备名称:下吸风隧道炉

设备型号:XHSO-8-1-4R

机台电源:AC380V  3φ  50HZ  48KVA

烘烤尺寸:长8000×宽1050×高50mm

输送尺寸:长10000×宽1250×高1650mm(以实物为准)

机台结构:入料口高度:0-50mm,进料段:1000mm,恒温段:2000mm(4节),出料段:1000mm.

机台定位:安装承重M20脚杯,3寸脚杯方便设备的固定和多段拼接.

内箱材质:T1.2mm厚SUS304#不锈钢板全密封满焊保证炉内清洁.

外箱材质:T1.5mm厚冷板折弯加工制作.

机架材质:T2.0*40*40mm 铁方通焊接成型,机架四周封板.

机台颜色:下吸风隧道炉经防锈处理后静电高温粉体涂装,整机为邹纹灰白色.

保温材料:白色硅酸铝保温,保温层厚度100mm.

门密封条:2条*₵20mm耐高硅胶密封条密封处理,美观无污染.

温度范围:常用温度180℃,最高温度:常温~MAX200℃可调.

温控系统:智能温控器配合SSR控制,具备PID自整定参数平衡调温校正功能,输入模式为K型热电偶.

运风方式:经过风道分散后水平运风,循环运风设计,均匀性佳.

运风电机:长轴型高温马达多组配强力型多翼式风轮.

进排风口:进风口:¢90mm调节风盘,排风口:¢90mm可调节风阀

加热器:下吸风隧道炉采用红外线电热管+热风循环

加热功率:升温状态:48KW,恒温状态:24KW.

升温速率:约6℃/min,空炉常温~200℃约需时间30分钟

输送链板:宽1000mmC2052碳钢+串杆+1.5mm不锈钢网带.

输送速度:变频器调速控制减速电机,常用速度10~100mm/min任意调节,速度表显示.

安全保护:超温停止加热并警报装置、马达、电热过电流保护、控制回路短路及过载保护、漏电断路器、电源逆向防止器等…合乎国际安全标准.

防护标识:所有带电外露部位加装绝缘保护罩,危险处贴有警示标识,电柜防护等级IP54.

使用条件:主电源采用AC 220V/380V/50Hz三相五线制,环境相对湿度40%-50%,温度为20-30摄氏度.

注意事项:烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂.

售后服务:设备自送货之日起质保期为壹年,质保期内发生非人为质量问题免费维修.

培训服务:免费提供日常维护、技术咨询、故障处理等培训内容,不定期对设备使用状况进行质量跟踪.

验收标淮:本机台不含供电电源线、排风管道,以双方签定的技术协议书为标淮.

验收时间:设备调试完成3-5天内为验收时间.

随机资料:设备交付时附设备使用说明书、主要部件说明书、软件备份各1份.

交货日期:签定合同收到订金之日起30个工作日完成.

安装调试:安装调试时间为货到工厂之日 1 个工作日内完成.

东莞新铧隧道炉设备厂家生产:工业烘箱,下吸风隧道炉,下吸风结构隧道炉,吸风隧道炉,薄膜下吸风隧道炉,下吸风干燥炉,热风隧道炉,热风烘干炉,隧道式热风烘烤线,精密热风烘干炉,热风烘烤隧道炉,电热隧道炉,洁净隧道式烘箱,光伏玻璃隧道式烘干线,电机胶水隧道烘干线等设备研发制造.


标准规格型号选配项目产品视频根据客户要求设计,非标定制不同规格


产品介绍
独特性能客户可选配置

内胆全不锈钢氩弧焊满焊,防止机台自身产生灰尘;内部洁净无尘;

双重超温保护,安全更可靠;

内部热风循环,烘烤物件受热均匀;

升温时间快,温度稳定精准;

国内一流的隔热、断热、保温技术,密封效果优;

机体外壳温度低,对室内环境温度影响较小;

多种加热及运风方根据产品设定;节能省电、安全环保。

可充氮气气氛保护,达成无氧化烘烤环境。

控制系统、料盘、推车可依客户需要选择配备。

颜色选择图例


客户可以依照色卡指定色彩制作。

※根据烘烤产品搭配不同料盘/台车,材质有烤漆、电镀彩锌、不锈钢等,尺寸、规格可非标订制,欢迎来电咨询。

温控选购配备

温控器(单段/8段-256段可编程式)
台湾宇电温控表日本欧姆龙智能型温控表
日本进口256段可编程式欧姆龙温控仪日本OMRON温控器
温度记录仪
进口多通道彩屏无纸记录仪进口多通道有纸记录仪
进口PARTLOW圆图温度记录仪进口YOKOGAWA 48通道温度记录仪
记录组
手提式温度记录器组 6点IR 电脑温度记录器组6点~12点
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。
电力输出,可按照SSR、SCR、SSPR等电力自动调整器。

触摸屏+PLC
威伦7寸Proface
三菱西门子
工控机以太网远程监控
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。
电力输出 可安装SSR、SCR、SSPR等电力自动调整器。

风路循环图例

单面送风型双面送风型双面送风防爆热辐射上升型
四面辐射型热辐射照射型热风辐射型热风辐射型

料盘、推车选配项目

料盘形式




冲孔盘筛网盘栅格盘
活动推车




烤架烤箱推车+托盘子母推车
