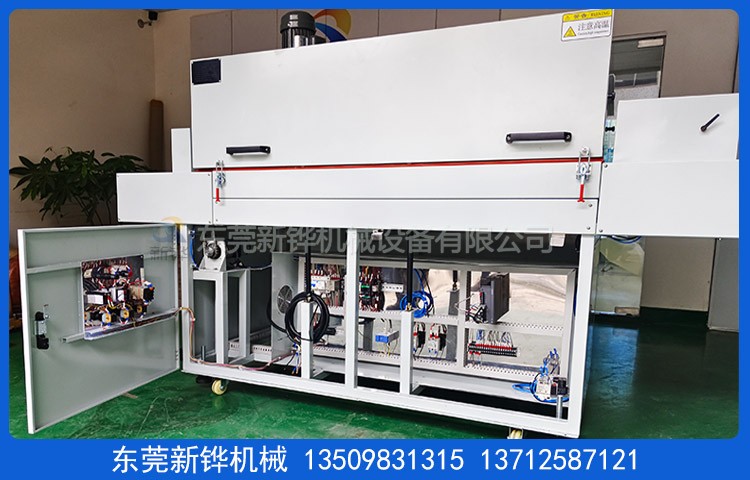

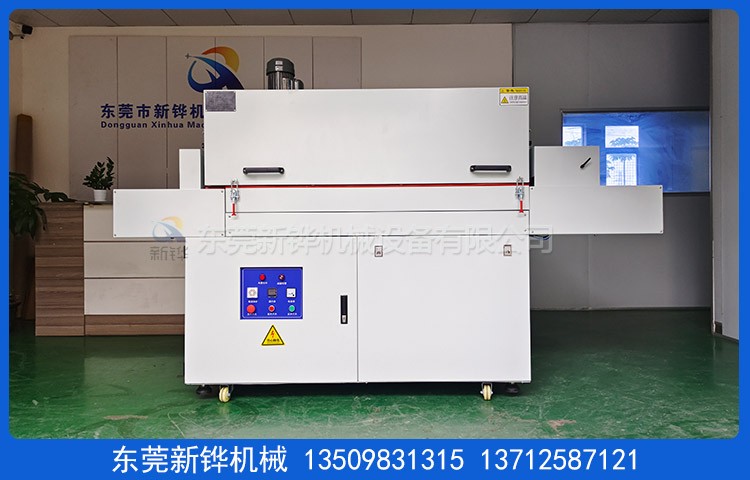

设备名称:功率电感隧道炉
设备型号:XHSO-5.2-1.5-4R
机台电源:AC380V 3φ 50HZ 54KVA
烘烤尺寸:长4000×宽1150×高100mm
输送尺寸:长5200×宽1500×高1900mm（以实物为准）
机台结构:入料口高度:0-100mm,进料段:500mm,恒温段:2000mm(分2段加热）,冷却段:700mm
安装定位:底部安装承重3寸脚轮、M18脚杯高度可调+50mm.
气动门:进出料安装气动门,光电检测来料后自动开关.

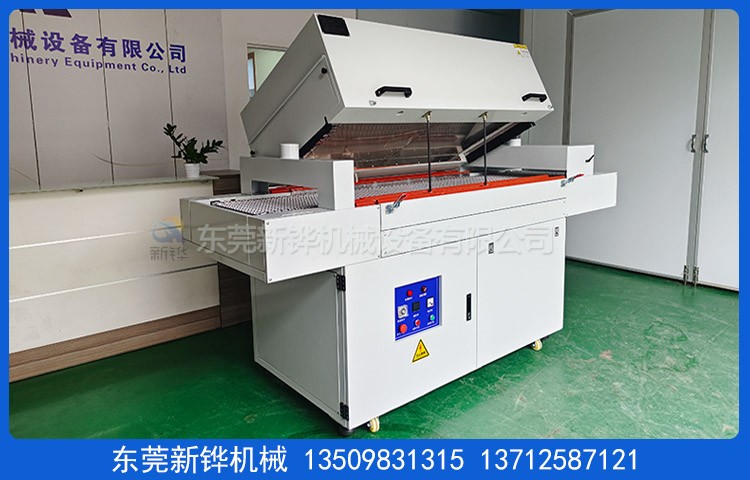

检修方式:炉盖电动推杆掀开+手动撑杆保护检修方式设计.
内箱材质:SUS304#T1.2mm不锈钢
外箱材质:SS304#T1.5mm钢板经防锈处理后高温烤粉
机架材质:T2.0*40*40mm铁方通,两侧整体活动封板.
机台颜色:功率电感隧道炉经防锈处理后静电高温粉体涂装,整机为邹纹灰白色.
保温结构:采用耐高温白色硅酸铝棉,保温层厚度100mm.
密封条:采用₵20mm耐高温双硅胶密封条密封处理,美观无污染.
温度范围:室温~MAX250℃,常用温度150℃.
操作方式:10.4寸触讯显示器+松下可编程控制器+扫码功能.
温度控制器:智能温度控制器,数字设定,LED显示,PID自动演算,配合SSR输出控制,K型热电偶检测温度.
温度均匀度:空炉150℃恒温15min后温差±5℃.
运风方式:经过风道分散后水平循环运风设计,均匀性佳.
运风电机:长轴型烤箱专用马达4组配强力型多翼式镀锌风轮.
高效过滤器:采用二级过滤,进风口加装初效过滤器,炉内加装耐高温有隔板高效过滤器,双面防护网为不锈钢方格网SUS304；风量:2000m3/h；
加热方式:功率电感隧道炉采用不锈钢电热管,顶部加热方式.
加热功率:12KW,恒温状态功率:6KW.
升温速率:约5℃/min,空炉常温～150℃约需时间35分钟.
冷却方式:2排可调节角度轴流风扇.
输送网带:功率电感隧道炉输送宽1100mm*4*4mm咖啡色铁复龙网带.
网带除尘:进料段安装除尘粘滚.
输送速度:减速电机配合变频器调速1-5m/min任意调节.
输送高度:输送带表面距离地面750±30mm可调.
输送动力:370W减速电机配合易能变频器调速.
安全保护:漏电断路器、电源逆向防止器、超温停止加热、马达及电热过电流、控制回路短路及过载、三色信号指示灯（红色故障,黄色待机,绿色运行）等保护并警报装置…合乎国际安全标准.
防护标签:所有带电外露部位加装绝缘保护罩,危险处贴有高温,防触电警示标识,电柜防护等级IP54.
机台电源:主电源采用AC220V/380V/50Hz三相五线制.
使用条件:环境相对湿度40%-50%,温度为20-30摄氏度.
注意事项:烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂.
执行标准:炉温均匀度按GB9452-1988或JB/T6049-1992,电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行.
参考标准:JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》,GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部分》.
东莞市新铧机械设备有限公司生产:功率电感隧道炉,电感隧道炉,贴片电感隧道炉,绕线电感隧道炉,衰减器隧道炉,触发器隧道炉,红外线隧道炉,充氮隧道炉,洁净隧道炉,固化隧道炉,烘烤隧道炉,卷对卷隧道炉,涂布隧道炉,水份烘干隧道炉隧道炉厂家等设备研发制造.
联系方式:蓝生13509831315赖小姐13712587121
生产地址:中国东莞市万江区滘联创富工业园
新铧官网:http://www.dgxhua.com
新铧邮箱:dgxhua@126.com
| 独特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊，防止机台自身产生灰尘；内部洁净无尘； 双重超温保护,安全更可靠； 内部热风循环，烘烤物件受热均匀； 升温时间快,温度稳定精准； 国内一流的隔热、断热、保温技术，密封效果优； 机体外壳温度低，对室内环境温度影响较小； 多种加热及运风方根据产品设定；节能省电、安全环保。 | 可充氮气气氛保护,达成无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※根据烘烤产品搭配不同料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可按照SSR、SCR、SSPR等电力自动调整器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
