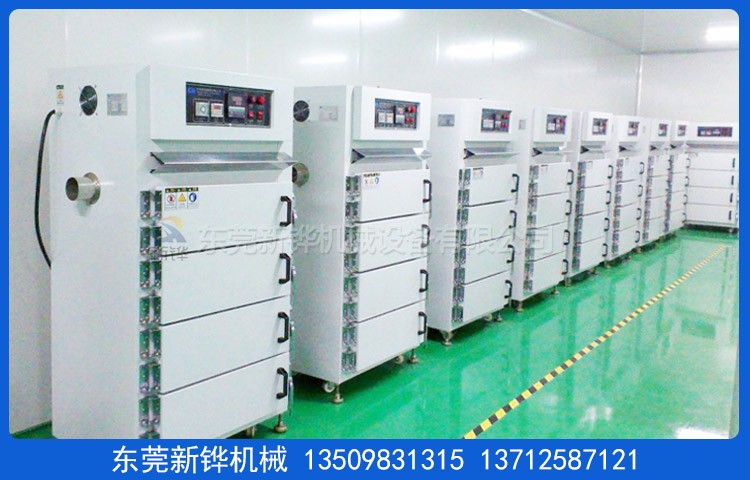

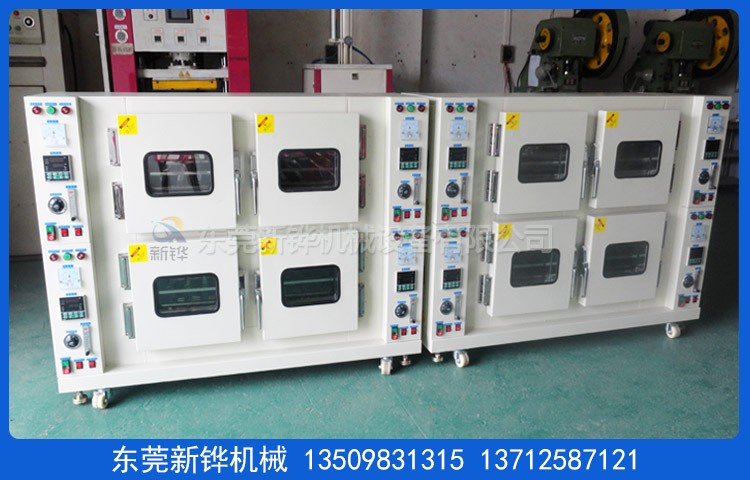

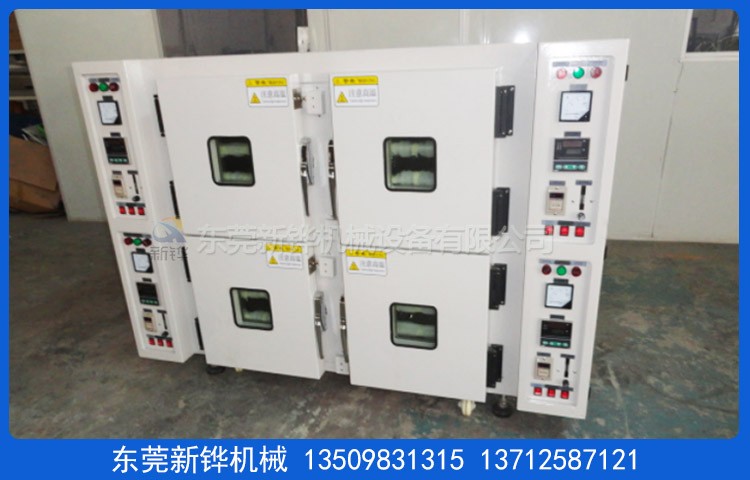

多门烤箱
产品编号:
多门烤箱
适用范围:
多门烤箱应用于:电子业(半导体,LCM,LCD,LED,MLCC,TFT,精密陶瓷,石英振荡器),PCB,FPC,电子,电感,电容,电机,通讯,电镀,塑料,五金化工,食品,印刷,制药,PC板,粉体,含浸,喷涂,玻璃,陶瓷,木器建材等精密烘烤,烘干,回火,预热,定型等加工.

设备名称:多门烤箱

机台型号:XHMO-1F-3R

机台电源:AC380V  3∮ 50HZ  10.5KVA

尺寸:420×深310×高 300㎜*3箱(每箱独立控制)

外箱尺寸:1080×深850×高1470㎜(以实物为准)

开门方式:三个单开门、侧门扣、电箱置于右侧方。

安装定位:万向脚轮脚杯(客户提供)。

层架:每箱分3层,固定托架层高约80mm;

托盘:20个,采用201#冲孔8*20mm,宽400*宽300*高20mm。

内箱材质:T1.2mm厚SUS430#不锈钢板加工、全密封氩弧焊、保证炉内清洁。

外箱材质:T1.5mm 厚SS41#冷轧钢板折弯加工制作。
机台颜色:经防锈处理后静电高温粉体涂装(粉体客户提供)。

保温棉:采用优质白色硅酸铝棉,保温层厚度80-100mm。

箱门密封条:多层烤箱采用₵20mm耐高硅胶密封条密封处理,美观无污染。

防护标签:设备高温部分加贴高温警示标识。

温度范围:室温~MAX180℃,常用温度130℃。

温度控制器:采用欧姆龙温控器配合SSR继电器控制温度,温度通讯至触摸屏可查看实时温度数据,触摸屏配32GU盘保存温度数据记录6个月,提供以太网供MES系统读取数据,輸入模式為精密 K型熱电偶,温控系统具备自动整定和PID参数的自动校正功能。

温度均匀度:空炉130℃恒温20min后温差±5℃% 。

触摸屏:7寸威纶。

可编程控制:基恩士。

运风方式:经过风道分散后水平循环运风设计,均匀性佳。

运风电机:长轴型烤箱专用马达1组配强力型多翼式镀锌风轮。

加热器:多层烤箱采用高温不锈钢电热器

加热功率:9KW,单箱功率3KW。

计时方式:恒温到达自动计时,计时完成报警提示并切断加热。

安全保护:漏电断路器、电源逆向防止器、超温停止加热、马达及电热过电流、控制回路短路及过载等保护并警报装置…合乎国际安全标准;所有带电外露部位加装绝缘保护罩,危险处贴有警示标识,电柜防护等级IP54。

使用条件:主电源采用AC 220V/380V/ 50Hz 三相五线制;环境相对湿度40%-50%,温度为20-30摄氏度;烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂。

参考标准:炉温均匀度按GB9452-1988或JB/T6049-1992执行;电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行;JB/T7629-94A/DQ5071-92《耐火纤维炉衬的设计和安装规范/筑炉守则》;GB10067.1/4-88《电热设备/间接电阻炉基本技术条件和通用部分》

售后服务:设备自送货之日起质保期为1,质保期内发生非人为质量问题免费维修质保期外设备配件损耗造成的故障本公司酌情收取工本费免费提供设备的程序编写及输入、故障排除、操作、日常维护等培训内容免费提供日常技术咨询和故障处理服务,不定期对设备使用状况进行质量跟踪。

验收标淮:设备调试完成3天内为验收时间,以双方签定的技术协议书为标淮;设备交付时附设备说明书、操作手册、主要部件说明书、软件备份各1份。

东莞新铧隧道烤箱设备厂家生产:烤箱,多门烤箱,老化箱,隧道烤箱,工业烤箱,试验烤箱,干燥烤箱,三门三控烤箱,自动升降烤箱,真空烤箱,充氮烤箱,台车烤箱,无氧化烤箱,无尘洁净烤箱,多门烘干箱,高温老化箱等设备研发制造。


标准规格型号选配项目产品视频根据客户要求设计,非标定制不同规格


产品介绍
独特性能客户可选配置

内胆全不锈钢氩弧焊满焊,防止机台自身产生灰尘;内部洁净无尘;

双重超温保护,安全更可靠;

内部热风循环,烘烤物件受热均匀;

升温时间快,温度稳定精准;

国内一流的隔热、断热、保温技术,密封效果优;

机体外壳温度低,对室内环境温度影响较小;

多种加热及运风方根据产品设定;节能省电、安全环保。

可充氮气气氛保护,达成无氧化烘烤环境。

控制系统、料盘、推车可依客户需要选择配备。

颜色选择图例


客户可以依照色卡指定色彩制作。

※根据烘烤产品搭配不同料盘/台车,材质有烤漆、电镀彩锌、不锈钢等,尺寸、规格可非标订制,欢迎来电咨询。

温控选购配备

温控器(单段/8段-256段可编程式)
台湾宇电温控表日本欧姆龙智能型温控表
日本进口256段可编程式欧姆龙温控仪日本OMRON温控器
温度记录仪
进口多通道彩屏无纸记录仪进口多通道有纸记录仪
进口PARTLOW圆图温度记录仪进口YOKOGAWA 48通道温度记录仪
记录组
手提式温度记录器组 6点IR 电脑温度记录器组6点~12点
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。
电力输出,可按照SSR、SCR、SSPR等电力自动调整器。

触摸屏+PLC
威伦7寸Proface
三菱西门子
工控机以太网远程监控
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。
电力输出 可安装SSR、SCR、SSPR等电力自动调整器。

风路循环图例

单面送风型双面送风型双面送风防爆热辐射上升型
四面辐射型热辐射照射型热风辐射型热风辐射型

料盘、推车选配项目

料盘形式




冲孔盘筛网盘栅格盘
活动推车




烤架烤箱推车+托盘子母推车
