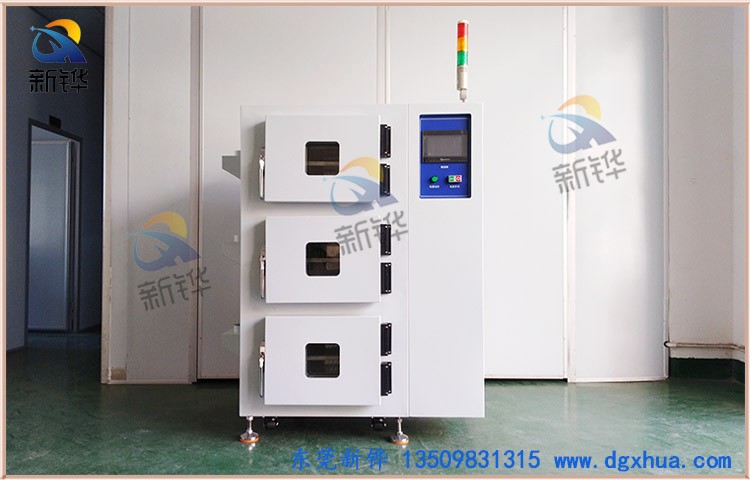

设备名称:三门热风烤箱

设备型号:XHMO-1F-3R

机台电源:AC380V  3∮  50HZ  10.5KVA

内箱尺寸:长420×宽310×高300mm*3箱（每箱独立控制）

外箱尺寸:长1080×宽850×高1470mm（以实物为准）

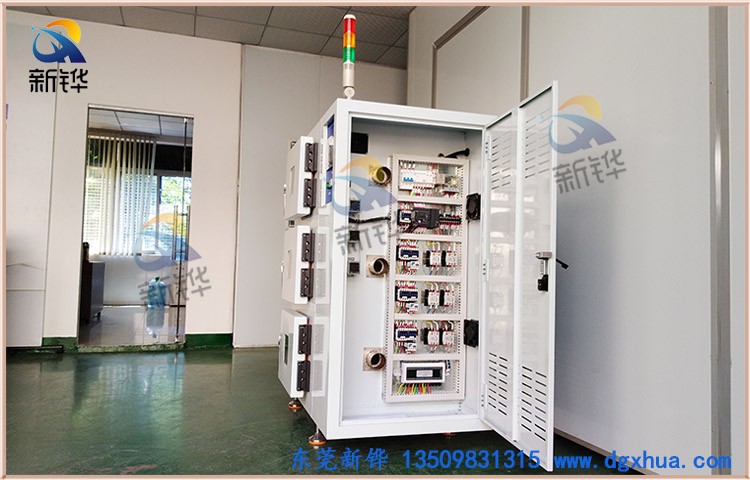

开门方式:三个单开门,侧门扣,电箱置于右侧方.

安装定位:万向脚轮脚杯（客户提供）.

托盘:20个,采用201#冲孔8*20mm,宽400*宽300*高20mm

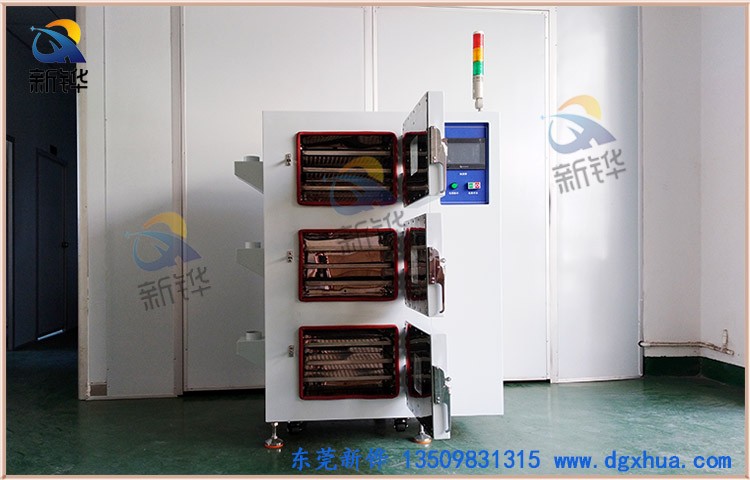

层架:每箱分3层,固定托架层高约80mm

机台定位:安装承重M20脚杯,3寸脚杯方便设备的固定和多段拼接.

内箱材质:T1.2mm厚SUS430#不锈钢板加工,全密封氩弧焊,保证炉内清洁.

外箱材质:T1.5mm厚SS41#冷轧钢板折弯加工制作.

均匀度:±2%（空载测试）

机台颜色:经防锈处理后静电高温粉体涂装,整机为邹纹灰白色.

保温材料:白色硅酸铝保温,保温层厚度80-100mm.

门密封条:₵20mm耐高硅胶密封条密封处理,美观无污染.

温度范围:室温~MAX180℃,常用温度130℃.

温度控制器:采用欧姆龙温控器配合SSR继电器控制温度,温度通讯至触摸屏可查看实时温度数据,触摸屏配32GU盘保存温度数据记录6个月,提供以太网供MES系统读取数据,輸入模式為精密 K型熱电偶,温控系统具备自动整定和PID参数的自动校正功能.

运风方式:经过风道分散后左右运风,循环运风设计,均匀性佳.

运风电机:长轴型高温马达4组配强力型多翼式风轮.

触摸屏:7寸威纶.

可编程控制器:基恩士.

进排风口:进风口:￠90mm调节风盘,排风口:￠90mm可调节风阀.

加热器:高温不锈钢电热器.

加热功率:9KW,单箱功率3KW.

计时方式:恒温到达自动计时,计时完成报警提示并切断加热.

安全保护:漏电断路器,电源逆向防止器,超温停止加热,马达及电热过电流,控制回路短路及过载等保护并警报装置…合乎国际安全标准.

防护标识:所有带电外露部位加装绝缘保护罩,危险处贴有警示标识,电柜防护等级IP54.

使用条件:主电源采用AC 220V/380V/50Hz三相五线制,环境相对湿度40%-50%,温度为20-30摄氏度,烘烤的产品不能含有高浓度易燃,易爆挥发性气体或溶剂.

参考标准:炉温均匀度按GB9452-1988或JB/T6049-1992执行;电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行;JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》;GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部分》.

售后服务:设备自送货之日起质保期为1年,质保期内发生非人为质量问题免费维修;质保期外设备配件损耗造成的故障本公司酌情收取工本费;免费提供设备的程序编写及输入,故障排除,操作,日常维护等培训内容;免费提供日常技术咨询和故障处理服务,不定期对设备使用状况进行质量跟踪.

验收标淮:设备调试完成3天内为验收时间,以双方签定的技术协议书为标淮;设备交付时附设备说明书,操作手册,主要部件说明书,软件备份各1份.
