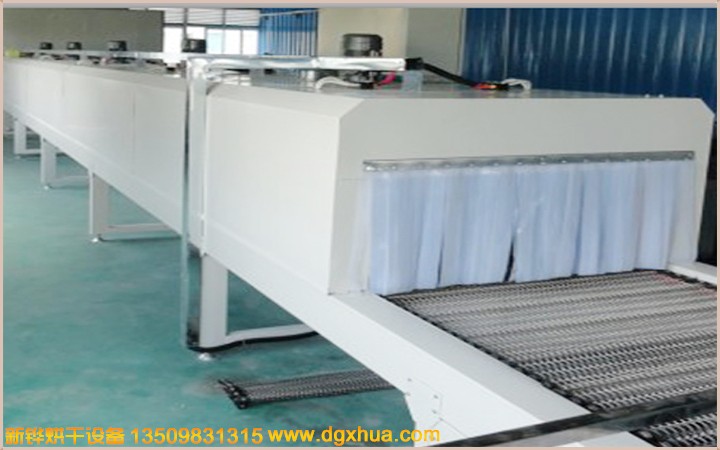

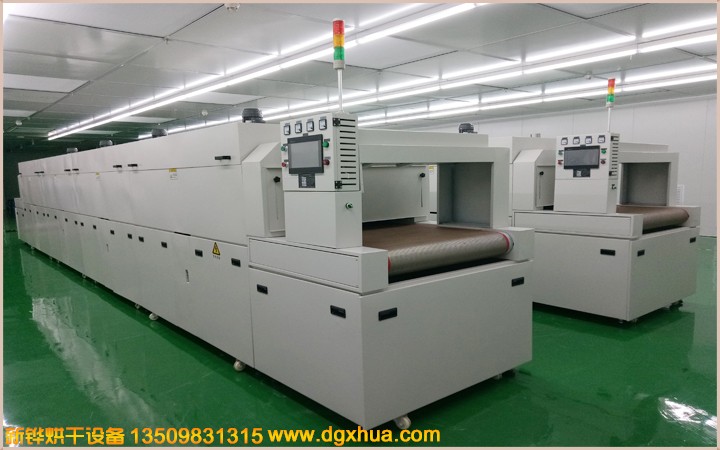

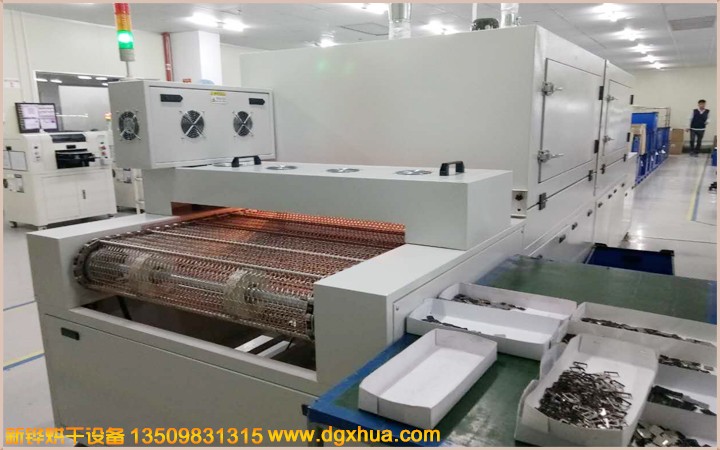

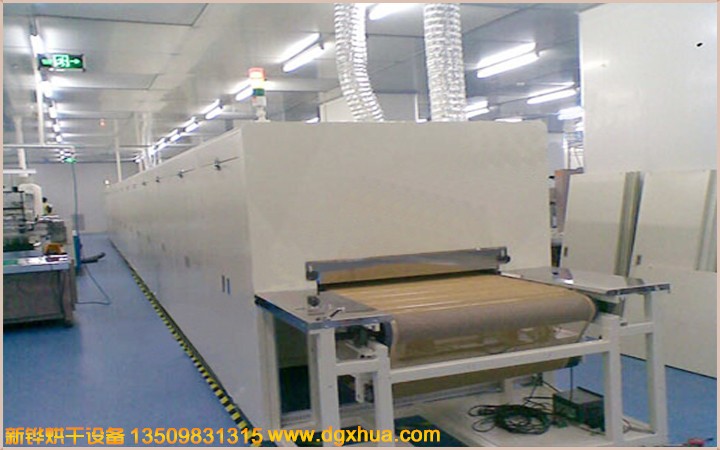

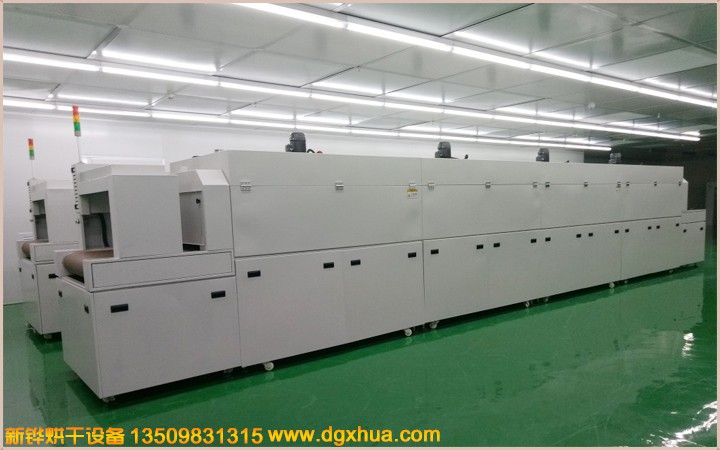

设备名称：精密电子产品隧道炉

机器型号：XHSO-120-5R

机台电源：AC380V   50HZ  69KVA

烘烤尺寸：长12500×宽1250×高150mm

输送尺寸：长15000×宽1450×高1650mm（以实物为准）

机台结构：入料口高度：0-200mm,进料段：1000mm,恒温段：2500mm(分5段加热）,出料段：1000mm,冷却段：500mm,输送宽度：1200mm

输送高度：850±50mm

温度范围：RT300℃，均匀度：±2.5%（空载测试）

安装定位：底部安装承重3寸脚轮、M18脚杯高度可调+50mm

检修方式：炉盖电动推杆掀开+手动撑杆保护检修方式设计。

内箱材质：T1.2mm厚SUS430#镜面不锈钢板全密封氩弧焊、保证炉内清洁。

外箱材质：T1.4mm厚SS41#冷轧钢板折弯加工制作。

机架材质：T2.0*40*40mm铁方通,两侧整体活动封板。

机台颜色：经防锈处理后静电高温粉体涂装,整机为邹纹灰白色

保温结构：采用耐高温白色硅酸铝棉,保温层厚度100mm

密封条：采用₵20mm耐高硅胶密封条密封处理,美观无污染。

温度范围：室温~MAX200℃,常用温度150℃

温度控制器：智能温度控制器,数字设定,LED显示,PID自动演算,配合SSR输出控制,K型热电偶检测温度。

运风方式：经过风道分散后水平循环运风设计,均匀性佳。

运风电机：长轴型烤箱专用马达3组配强力型多翼式镀锌风轮。

加热方式：不锈钢电热管+热风循环。

加热功率：50KW, 恒温状态功率：25KW

升温速率：约7℃/min,空炉常温～150℃约需时间35分钟。

冷却方式: 2排可调节角度轴流风扇。

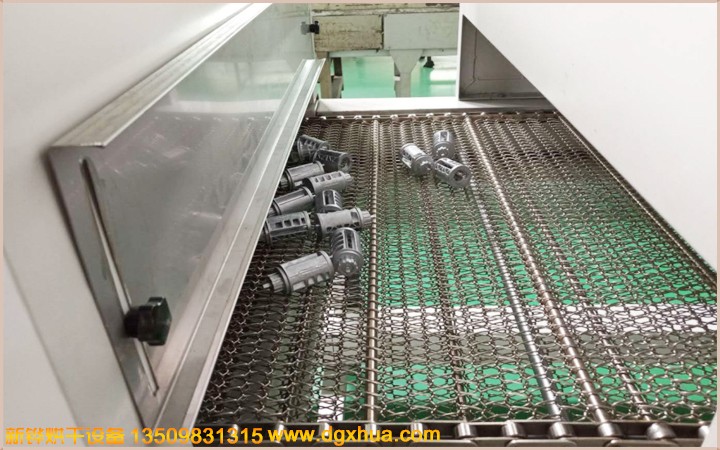

输送网带：宽800mmC2062碳钢链条+201串杆+1.5mm不锈钢网带。

输送速度：减速电机配合变频器调速1-3m/min任意调节。

输送高度：输送带表面距离地面850+50mm可调。

安全保护：漏电断路器、电源逆向防止器、超温停止加热、马达及电热过电流、控制回路短路及超载等保护并警报装置…合乎国际安全标准。

防护标签：所有带电外露部位加装绝缘保护罩,危险处贴有高温,防触电警示标识,电柜防护等级IP54

机台电源：主电源采用AC 220V/380V/ 50Hz 三相五线制。

使用条件：环境相对湿度40%-50%,温度为20-30摄氏度。

注意事项：烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂。

执行标准：炉温均匀度按GB9452-1988或JB/T6049-1992,电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行。

参考标准：JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》

技术标准：GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部分》

售后服务：设备自送货之日起质保期为1年,质保期内发生非人为质量问题免费维修,质保期外设备配件损耗造成的故障本公司酌情收取工本费。

培训服务：免费提供设备的程序编写及输入、故障排除、操作、日常维护等培训内容,免费提供日常技术咨询和故障处理服务,不定期对设备使用状况进行质量跟踪。
