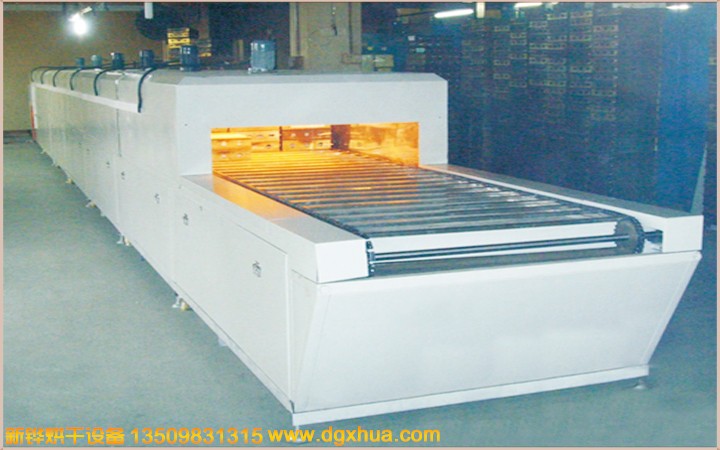

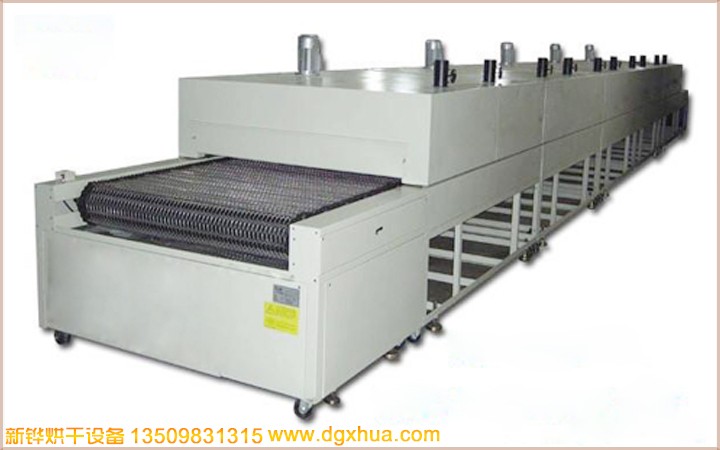

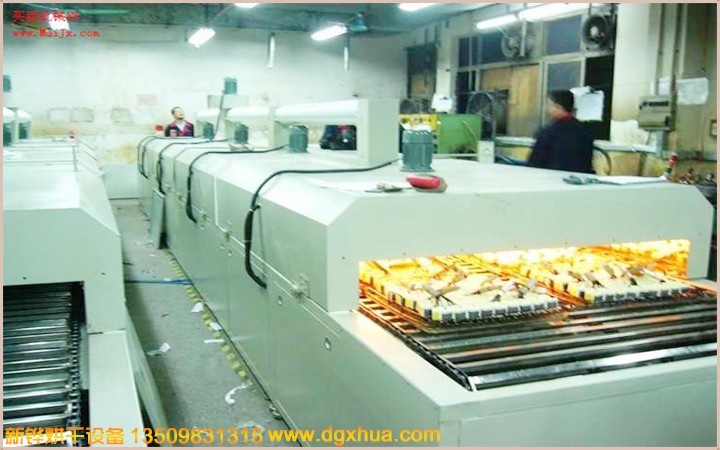

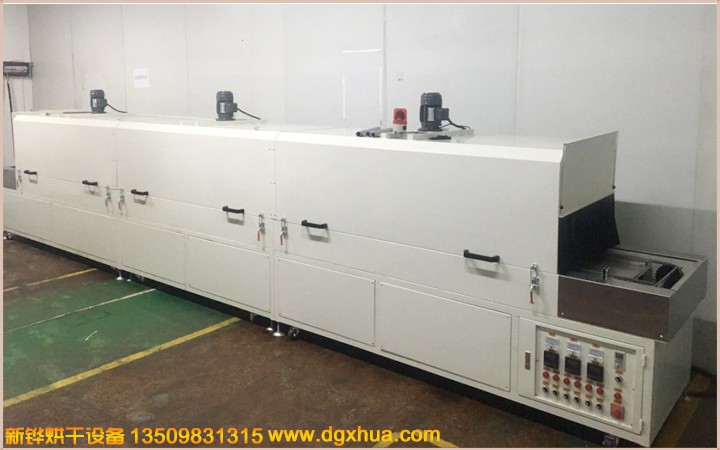

| 设备名称：热风循环隧道炉 |
| 机器型号：XHSO-120-5R |
| 台机电源：AC380V 69KVA |
| 烘烤尺寸：长12500*宽1250*高150mm |
| 输送尺寸：长15000*宽1450*高1650mm（以实物为准） |
| 机台结构：进料口高度：850±50，进料段：1000，加热段：2500mm（分5段加热），出料段：1000mm |
| 安装定位：底部安装承重3寸脚轮、M18脚杯高度可调+50mm。 |
| 检修方式：手动撑杆保护检修方式设计。 |
| 内箱材质：SUS304#T1.5mm镜面不锈钢 |
| 外箱材质：SS41#T1.5mm钢板经防锈处理后高温烤粉 |
| 机架材质: T2.0*40*40mm铁方通，两侧整体活动封板。 |
| 机台颜色：经防锈处理后静电高温粉体涂装，整机为邹纹灰白色。 |
| 保温结构：采用耐高温白色硅酸铝棉，保温层厚度50mm。 |
| 密封条：采用₵20mm耐高硅胶密封条密封处理，美观无污染。 |
| 温度范围：室温~MAX300℃，常用温度150℃。 |
| 温度控制：智能温度控制器，数字设定，LED显示，PID自动演算，配合SSR输出控制，K型热电偶检测温度。 |
| 温度均匀度：空炉150℃恒温15min后温差±3℃ 。 |

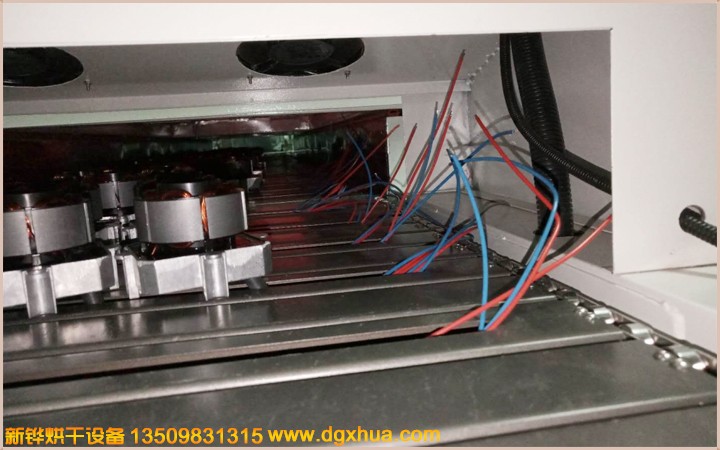

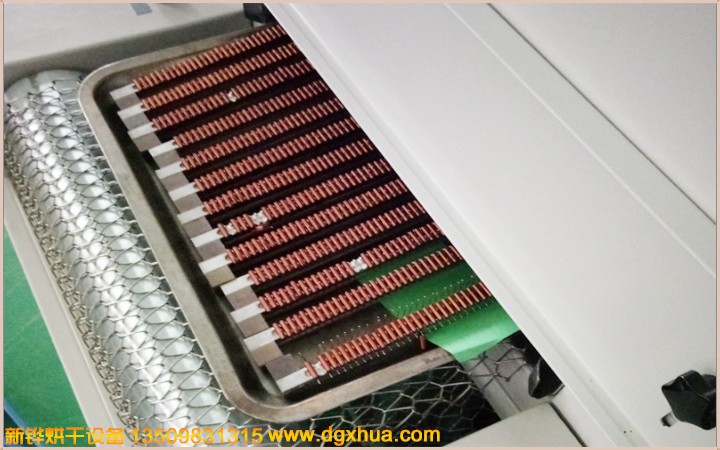

| 加热方式：SUS304#电热器+热风循环。 |
| 加热功率：9KW, 恒温状态功率：4.5KW。 |
| 升温速率：约7℃/min,空炉常温～150℃约需时间20分钟。 |
| 冷却方式: 1排可调角度轴流风扇。 |

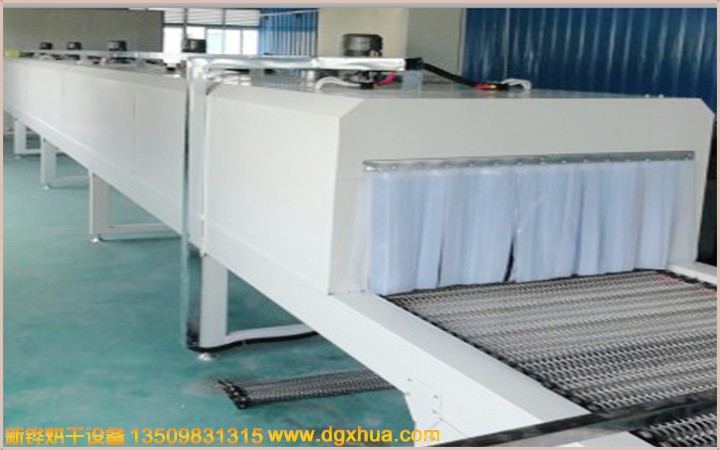

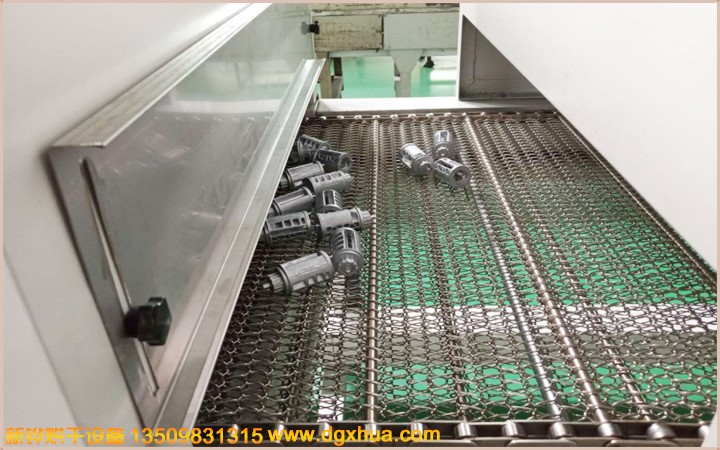

| 输送网带：宽1200mm铁复龙网带配导条纠偏装置。 |
| 网带除尘：进料段安装除尘粘滚。 |
| 输送速度：减速电机配合变频器调速0.5-5m/min任意调节。 |
| 输送高度：输送带表面距离地面850+50mm可调。 |
| 安全保护：漏电断路器、电源逆向防止器、超温停止加热、马达及电热过电流、控制回路短路及超载等保护并警报装置…合乎国际安全标准。 |
| 防护标签：所有带电外露部位加装绝缘保护罩，危险处贴有高温，防触电警示标识，电柜防护等级IP54。 |
| 机台电源：主电源采用AC 220V/380V/ 50Hz 三相五线制。 |
| 使用条件：环境相对湿度40%-50%,温度为20-30摄氏度。 |
| 注意事项：烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂。 |
| 执行标准：炉温均匀度按GB9452-1988或JB/T6049-1992，电热设备的安全性按GB5959.1-1986,GB5959.4-1992执行。 |
| 参考标准：JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和安装规范/筑炉守则》，GB10067.1/4－88《电热设备/间接电阻炉基本技术条件和通用部分》。 |
| 注意事项：烘烤的产品不能含有高浓度易燃、易爆挥发性气体或溶剂。 |
| 培训服务：免费提供设备的程序编写及输入、故障排除、操作、日常维护等培训内容,免费提供日常技术咨询和故障处理服务,不定期对设备使用状况进行质量跟踪。 |
| 售后服务:设备自送货之日起质保期为1年，质保期内发生非人为质量问题免费维修,质保期外设备配件损耗造成的故障本公司酌情收取工本费,免费提供设备的程序编写及输入、故障排除、操作、日常维护等培训内容,免费提供日常技术咨询和故障处理服务,不定期对设备使用状况进行质量跟踪。 |
| 联系方式：蓝生13509831315 赖小姐13712587127 |
| 生产地址：中国东莞市万江区滘联创富工业园 |
| 新铧官网：http://www.dgoven.com |
| 新铧邮箱：dgxhua@126.com |
| 独特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊，防止机台自身产生灰尘；内部洁净无尘； 双重超温保护,安全更可靠； 内部热风循环，烘烤物件受热均匀； 升温时间快,温度稳定精准； 国内一流的隔热、断热、保温技术，密封效果优； 机体外壳温度低，对室内环境温度影响较小； 多种加热及运风方根据产品设定；节能省电、安全环保。 | 可充氮气气氛保护,达成无氧化烘烤环境。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※根据烘烤产品搭配不同料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度记录仪 | |||
| 进口多通道彩屏无纸记录仪 |  | 进口多通道有纸记录仪 |  |
| 进口PARTLOW圆图温度记录仪 |  | 进口YOKOGAWA 48通道温度记录仪 |  |
| 记录组 | |||
| 手提式温度记录器组 6点 |  | IR 电脑温度记录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可按照SSR、SCR、SSPR等电力自动调整器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可安装SSR、SCR、SSPR等电力自动调整器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
