产品中心PRODUCT
PCB插件线隧道炉
产品编号:

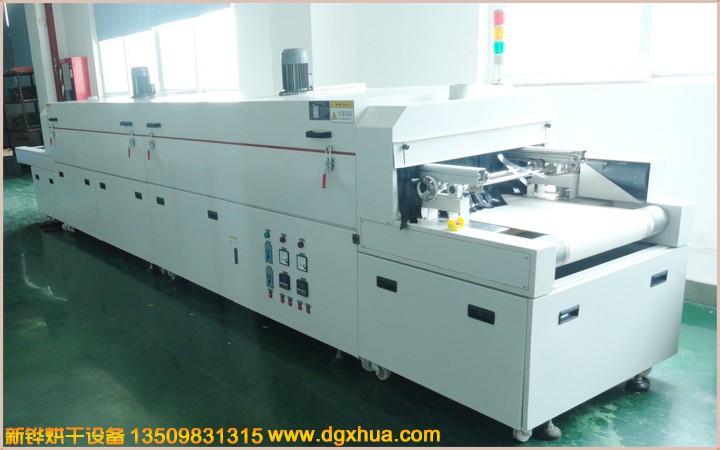

PCB插件线隧道炉
适用范围:

新铧PCB插件线隧道炉

东莞新铧机械设备有限公司满足客户需求。拟定以下设计方案,设计使用便捷、效率高效、节能环保、外观简洁大方、便于掌握的隧道炉机械及其设备,满足各大行业新老客户的需求

新铧PCB插件线隧道炉产品特征

节能环保、方便快捷、使用便利、节能高效、美观大方

颜色为皱纹白色

新铧PCB插件线隧道炉设备信息:

  • 微电脑全自动控制,实践高精密度PID功能,分多区控温,使温度更加均匀,改变了传统的控制方式对电网造成的干扰。

  • 炉膛采用不锈钢板精密焊接而成,不生锈,使炉内清洁、无尘、在高温状态下不变形

  • 配运风马达、离心式运风风轮于炉腔顶部,四面循环上、下(左、右)大风量强制运风方式,配进气、排气口阀门,可调节空气流量,使炉内温度更加均匀。

  • 生产线较短,因加热干燥效率高,只需要几十分钟即可完成,因而可节省空间,缩短生产流程。节省劳动力和工厂的劳力成本。加热时间的缩短意味着能源的节约,达到以缩短加热时间是节能的有效途径。

    够同步控制,减少不良率加热设备可与生产线同步控制,减少因停线而炉内产品一直在加热情况而使产品变形或起泡。加热设备可在1、2秒内送出热辐射达到加热效果,生产线停止,亦可马上解除加热,以免造成产品不良。

  • 可分段控制,增加适用性并能达到温度均匀.稳定干净的加热过程。温度控制容易、且升温迅速,并较具安全性;红外线隧道炉的热惯性小,不需要暖机,节省人力,更为企业节省成本

  •  具有独立的超温保护装置,提高了产品的可靠性和安全性;

新铧PCB插件线隧道炉机台结构:(数据仅供参考)

  • 进料段:1000mm(手动调节门+垂帘),烘干段:4000mm(分2段加热控制),冷却段:200mm(4排风扇), 出料段:800mm(手动调节门+垂帘)。

  • 检修方式:每2米1支电动推杆掀开检修,掀开高度450mm.

  • 机台材质:内箱材质:T1.2mm厚SUS201#不锈钢板加工製作, 氬弧焊接。

  • 外箱材质:T1.5mm 厚SS41#冷轧钢板折弯加工製作。

  • 机架材质:T2.0*40*40mm 铁方通焊接成型,机架四面不封板,底部安裝腳轮腳杯高度可調, 方便設備的固定和對接。
    机台颜色:经防锈处理后靜電高溫粉體塗裝,整机为邹纹灰白色。

  • 保温结构:保温棉:高密度保温岩棉隔热保温,保温层厚度150mm。


标准规格型号选配项目产品视频根据客户要求设计,非标定制不同规格

新铧PCB插件线隧道炉欢迎咨询!


产品介绍
独特性能客户可选配置

内胆全不锈钢氩弧焊满焊,防止机台自身产生灰尘;内部洁净无尘;

双重超温保护,安全更可靠;

内部热风循环,烘烤物件受热均匀;

升温时间快,温度稳定精准;

国内一流的隔热、断热、保温技术,密封效果优;

机体外壳温度低,对室内环境温度影响较小;

多种加热及运风方根据产品设定;节能省电、安全环保。

可充氮气气氛保护,达成无氧化烘烤环境。

控制系统、料盘、推车可依客户需要选择配备。

颜色选择图例


客户可以依照色卡指定色彩制作。

※根据烘烤产品搭配不同料盘/台车,材质有烤漆、电镀彩锌、不锈钢等,尺寸、规格可非标订制,欢迎来电咨询。

温控选购配备

温控器(单段/8段-256段可编程式)
台湾宇电温控表日本欧姆龙智能型温控表
日本进口256段可编程式欧姆龙温控仪日本OMRON温控器
温度记录仪
进口多通道彩屏无纸记录仪进口多通道有纸记录仪
进口PARTLOW圆图温度记录仪进口YOKOGAWA 48通道温度记录仪
记录组
手提式温度记录器组 6点IR 电脑温度记录器组6点~12点
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。
电力输出,可按照SSR、SCR、SSPR等电力自动调整器。

触摸屏+PLC
威伦7寸Proface
三菱西门子
工控机以太网远程监控
计时器 30分,999分(标准配备),24H,99H,年月日可程式计时器。
电力输出 可安装SSR、SCR、SSPR等电力自动调整器。

风路循环图例

单面送风型双面送风型双面送风防爆热辐射上升型
四面辐射型热辐射照射型热风辐射型热风辐射型

料盘、推车选配项目

料盘形式




冲孔盘筛网盘栅格盘
活动推车




烤架烤箱推车+托盘子母推车
